在Creo Parametric 2.0中，一般视图通常是指放置到页面上的第一视图，它多作为投影视图或其他导出视图的父项视图，下面举例说明一般视图的创建方法。

（1）启动Creo Parametric 2.0，单击工具栏中的【打开】按钮，打开随书光盘源文件|ch09|ch0903|ch090301中的“lingjian.prt”，如图9-34所示。

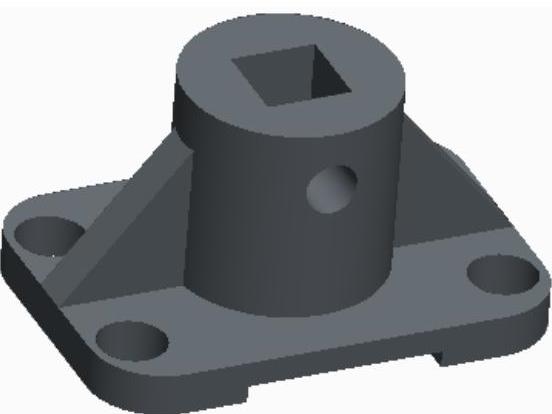

图9-34 零件模型

（2）单击工具栏中的【新建】按钮，弹出【新建】对话框，在【类型】选项框选择【绘图】选项，然后在【名称】输入框中输入工程图的名称“lingjian”，取消选中按钮，如图9-35所示。

（3）单击【确定】按钮，系统弹出【新建绘图】对话框，系统默认已经打开的零件作为生成工程图的三维模型，在【标准大小】中选择A4图纸大小，其他接受系统默认的选项，如图9-36所示，单击【确定】按钮，进入工程图界面。

（4）在工具栏中单击【常规】按钮，在图纸框内选择放置一般视图的位置，单击后弹出图9-37所示的【选择组合状态】对话框，选择对话框中的【无组合状态】选项，然后单击【确定】按钮。

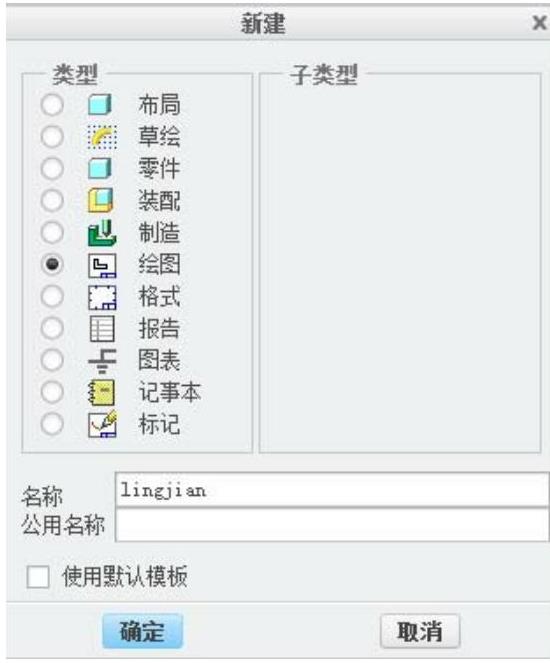

图9-35 新建对话框

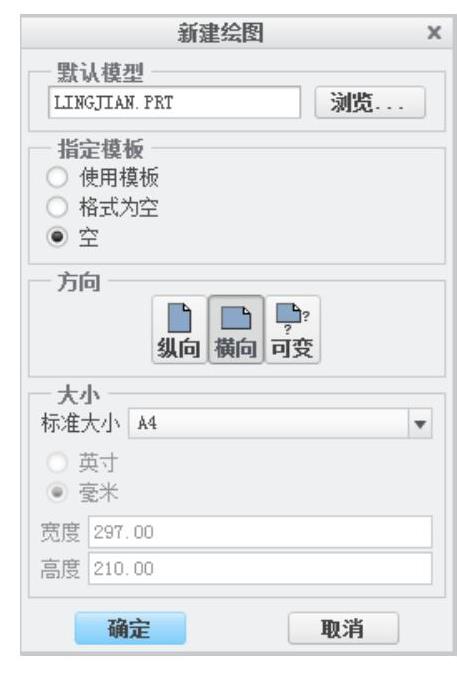

图9-36 新建绘图对话框

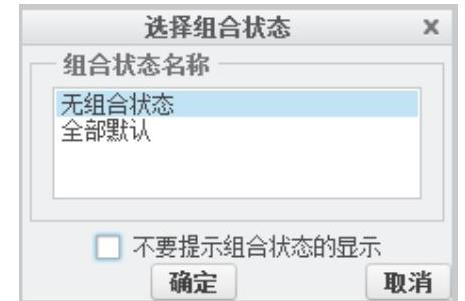

图9-37 选择组合状态对话框(www.daowen.com)

（5）确定视图类型。在图纸上单击选取合适视图的放置中心后，系统弹出【绘图视图】对话框，单击【类别】中的【视图类型】，在【模型视图名】中选择TOP视图，单击对话框中的按钮，如图9-38所示。

（6）修改视图比例。单击【类别】中的【比例】按钮，选中选项，输入比例值0.07，然后单击对话框中的【应用】按钮，如图9-39所示。

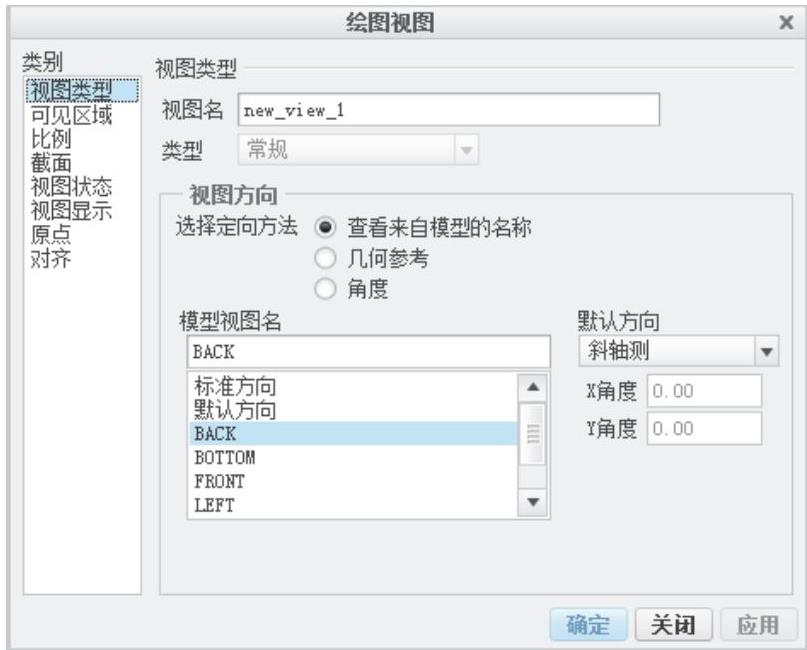

图9-38 绘图视图对话框

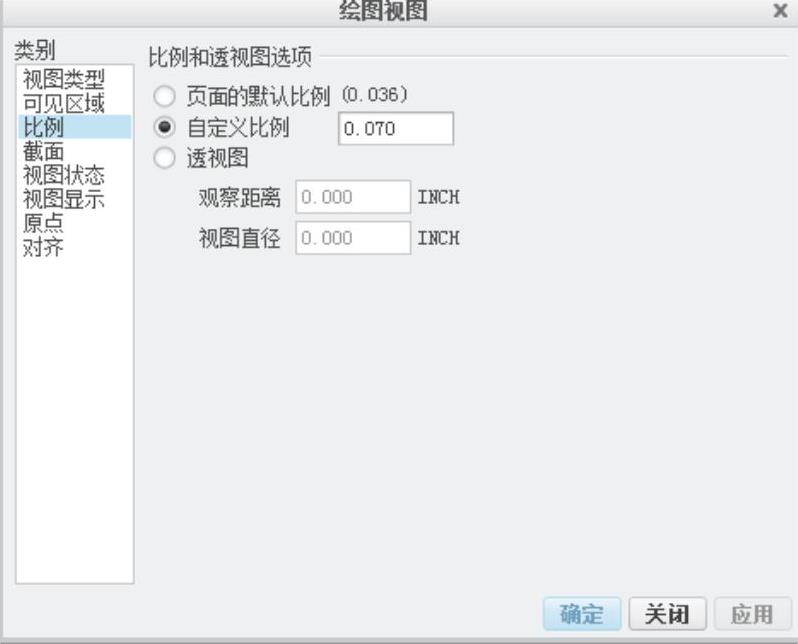

图9-39 比例选项卡

（7）创建消隐视图。单击【类别】中的【视图显示】按钮，在【显示样式】下拉列表中选择【消隐】选项，在【相切边显示样式】下拉列表中选择【无】选项，如图9-40所示，单击对话框中的【确定】按钮，消隐后的一般视图如图9-41所示，完成一般视图的创建。

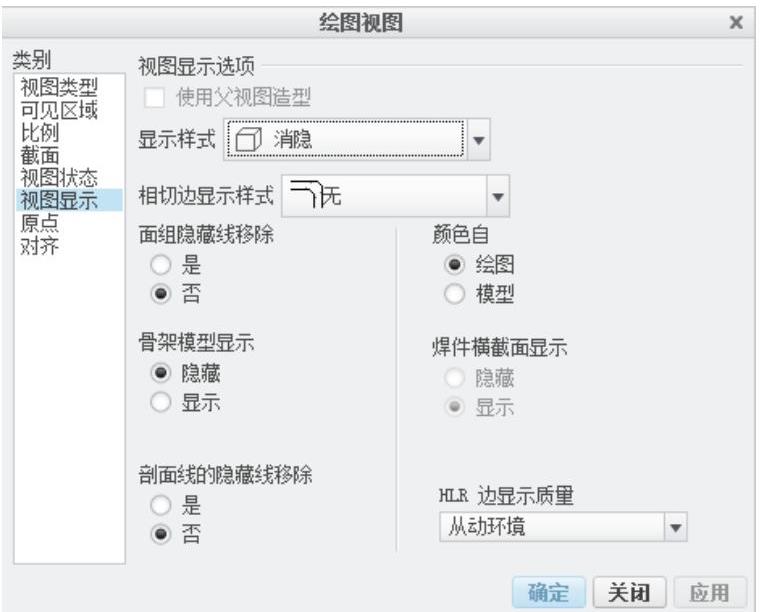

图9-40 视图显示选项卡

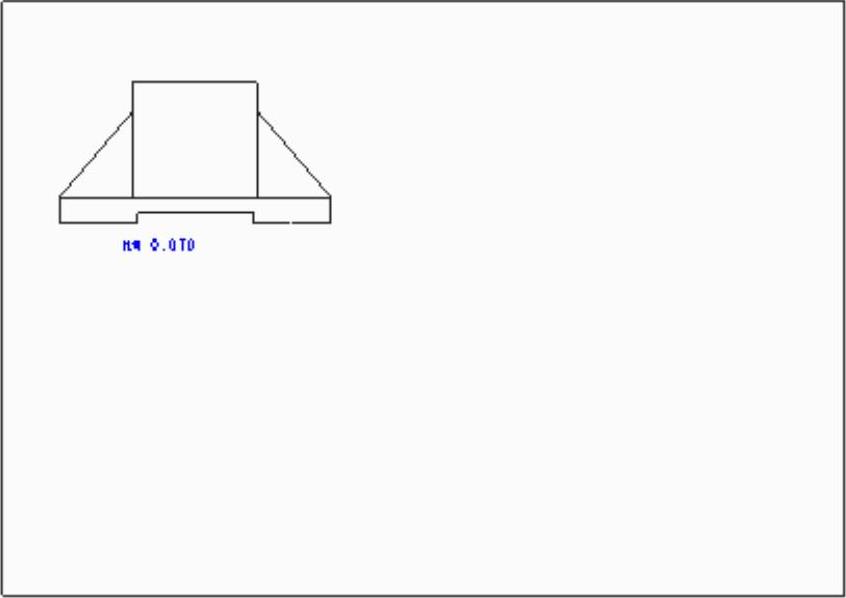

图9-41 消隐后的一般视图
