CreoParametric2.0工程图环境设置

Creo Parametric 2.0工程图模块中视图默认采用第三角法,而中国标准是采用第一角法,并且在软件中工程图的公差默认是不显示的,因此要通过设置工程图的环境来改变上述两个默认选项,以满足制图的需要。本小节将介绍如何改变工程图环境。

1.设置第一角法

进入工程图界面后,单击【选项卡】中的【文件】选项,弹出下拉列表,单击【准备】选项里的【绘图属性】按钮,弹出【绘图属性】对话框,单击对话框中【详细信息选项】后的【更改】按钮,弹出图9-7所示的对话框,在对话框中的【选项】输入框中输入“projection_type”,单击【值】输入框后的倒三角符号,选择【first_angle】选项,如图9-8所示,单击【978-7-111-42982-1-Chapter09-10.jpg】按钮,然后单击【绘图属性】对话框中的【关闭】按钮,完成第一角法的设置。

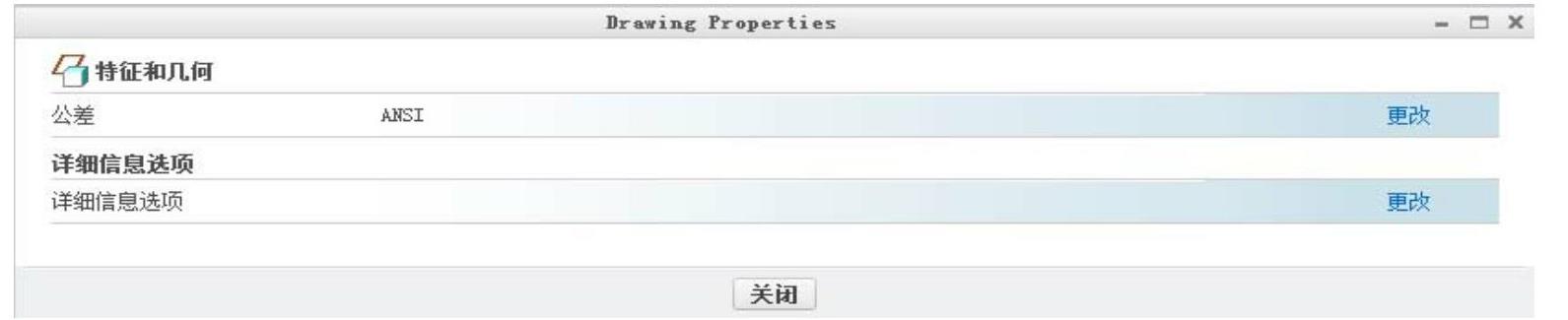

图9-7 978-7-111-42982-1-Chapter09-12.jpg对话框

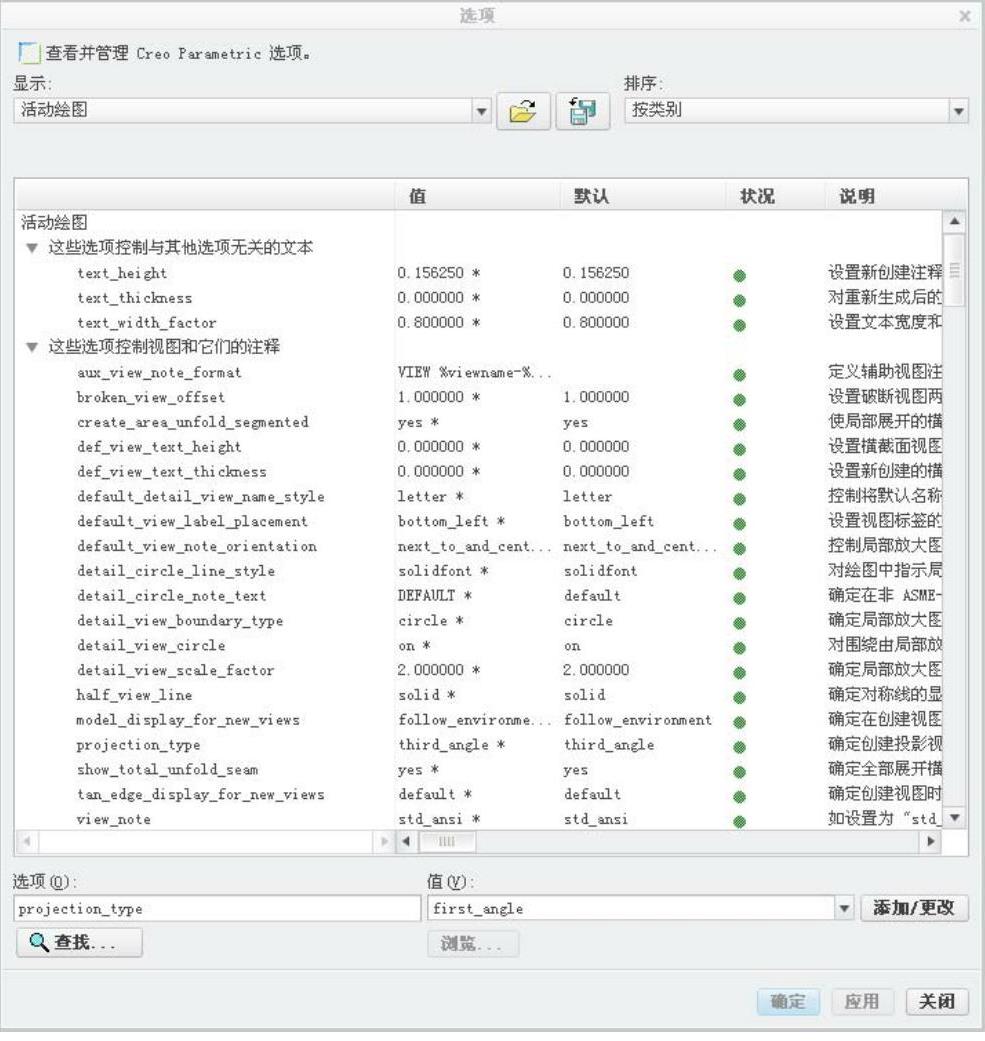

图9-8 选项对话框

2.设置显示公差

单击【选项卡】中的【文件】选项,弹出下拉列表,单击【准备】选项里的【绘图选项】按钮,弹出【978-7-111-42982-1-Chapter09-14.jpg】对话框,单击对话框中【详细信息选项】后的【更改】按钮,弹出【选项】对话框,在【选项】输入框中输入“tol_display”,在【值】输入框中输入“yes”,如图9-9所示。单击978-7-111-42982-1-Chapter09-15.jpg按钮,再单击【确定】按钮,然后单击【978-7-111-42982-1-Chapter09-16.jpg】对话框中的【关闭】按钮,完成显示尺寸公差的设置。

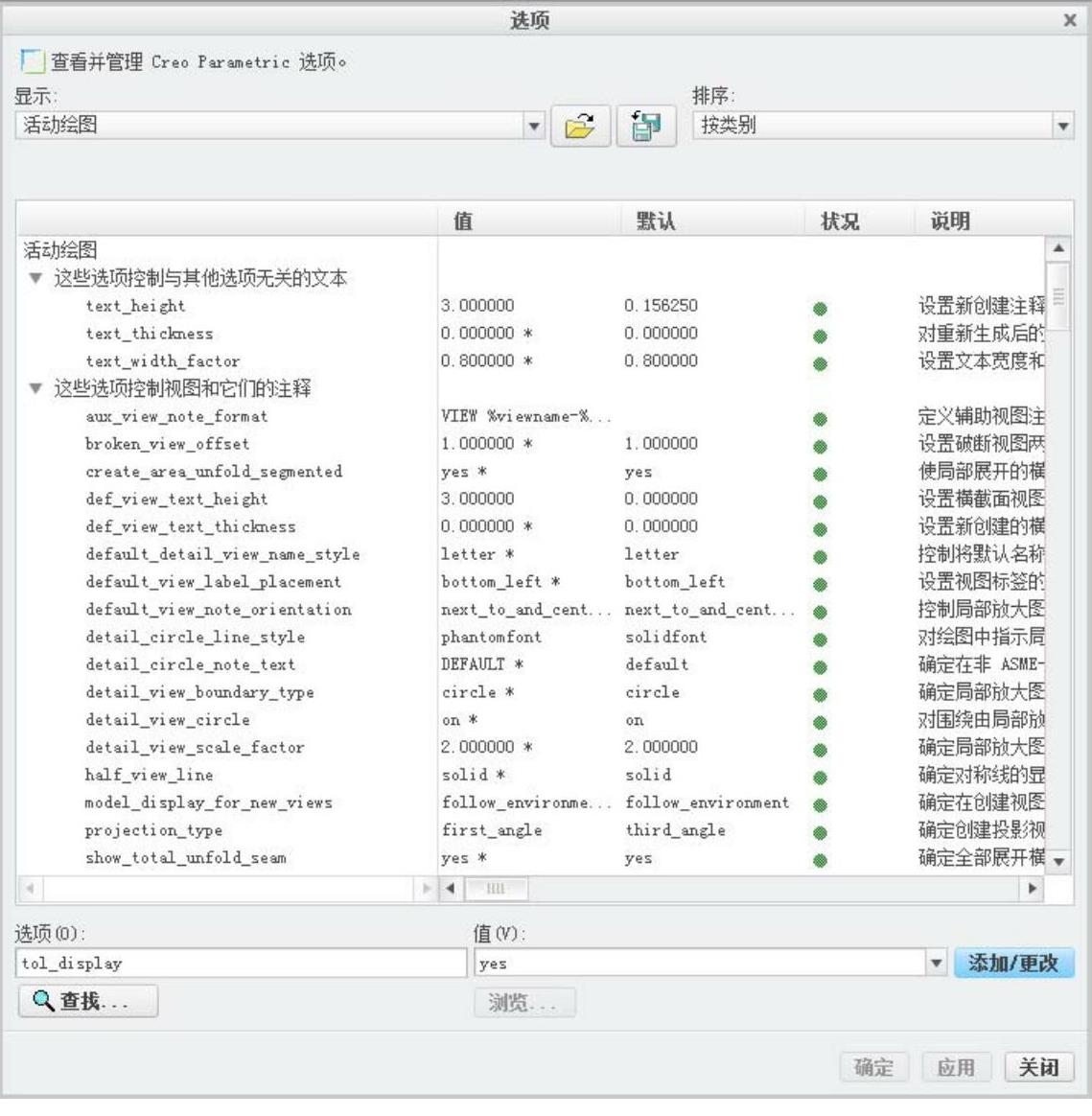

图9-9 选项对话框

3.设置系统配置文件选项

在系统配置文件config.pro中设置drawingsetupfile的路径值,可以调用指定标准的数据,下面以设置工程图永久采用公制单位为例说明如何设置drawingsetupfile的路径值。

(1)单击【选项卡】中的【文件】→【选项】按钮,系统弹出图9-10所示的【978-7-111-42982-1-Chapter09-18.jpg】对话框。

(2)单击对话框中的【配置编辑器】按钮,然后单击对话框中的【查找】按钮,弹出【查找选项】对话框,在【输入关键字】输入框中输入〖drawingsetupfile〗,并单击978-7-111-42982-1-Chapter09-19.jpg按钮,此时对话框如图9-11所示。单击【设置值】右侧的【浏览】按钮,弹出【选择文件】对话框,选择光盘源文件|ch09|ch0901|978-7-111-42982-1-Chapter09-20.jpg,并单击【打开】按钮,回到【查找选项】对话框。单击978-7-111-42982-1-Chapter09-21.jpg按钮,然后单击【关闭】按钮,完成drawing_setup_file路径值的设置,此时工程图将永久采用公制单位。

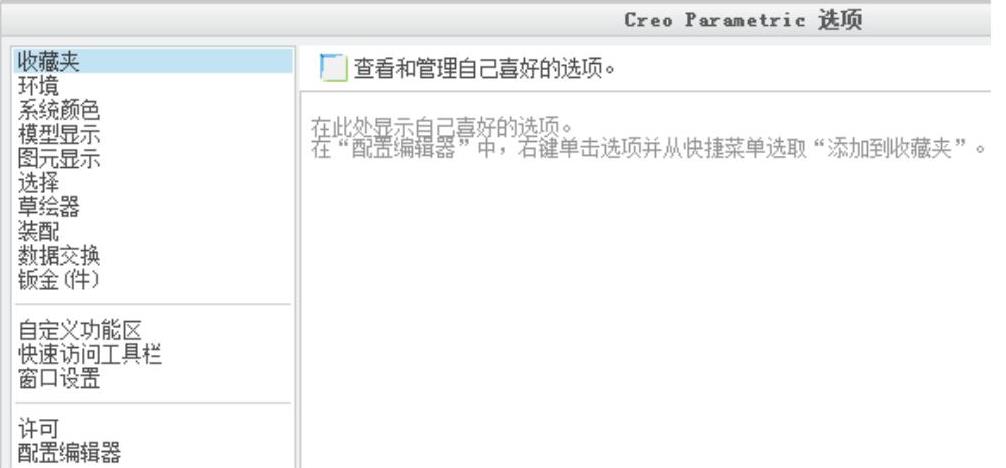

图9-10 CreoParametric选项对话框

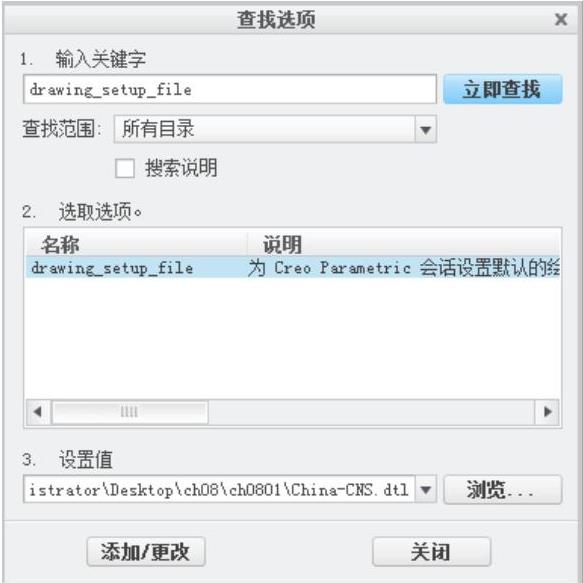

图9-11 查找选项对话框
