定时视图是指在特定的时间从特定的视图方向创建动画,以便于从不同的方向观察模型结构,使动画更加可视化。
定义定时视图之前,首先要建立命名视图。单击选项卡上的【视图】按钮,进入视图模块,单击【重定向】按钮,系统弹出【方向】对话框,如图8-55所示。在【类型】中选择【按参考定向】或【动态定向】,定义好视图后,单击【已保存的视图】上的三角符号,在【名称】输入框中输入视图名称,然后单击【保存】按钮,完成命名视图的建立。
定义好动画关键帧后,接下来定义定时视图。单击工具栏上的【定时视图】按钮,系统弹出【定时视图】对话框,如图8-56所示,在【名称】选项里选择定时视图,然后输入时间值,时间值表示动画开始之后到这一时间值显示指定的视图。单击【应用】按钮,完成定时视图的定义,将定时视图应用到动画中,在时间线上将显示定时视图的符号。

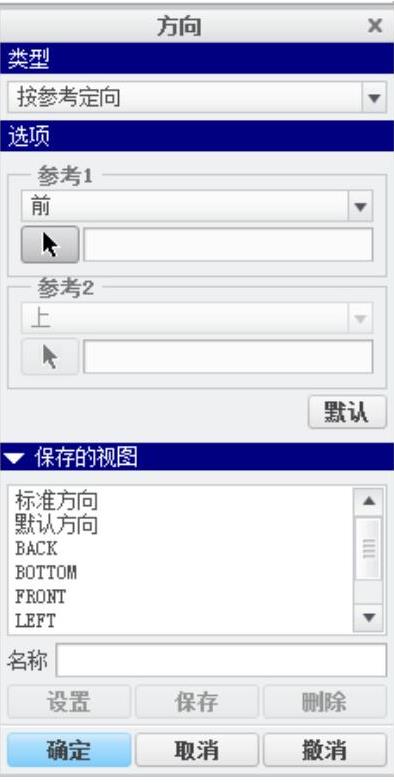

图8-55 方向对话框
图8-56 定时视图对话框
下面以实例来说明在动画创建中定义定时视图的一般方法。
1.打开模型
启动Creo Parametric 2.0,单击工具栏中的【打开】按钮,弹出【打开】对话框,打开随书光盘中的源文件|ch08|ch0804文件中的“seat.asm”。
2.创建命名视图
(1)单击选项卡上的【视图】按钮,进入视图模块,在快速工具栏中【已命名视图】按钮下拉列表中选择【重定向】按钮,系统弹出【方向】对话框,在【类型】中选择【动态定向】。
(2)单击【选项】中的【旋转】按钮,将模型调整至图8-57a所示的状态,单击对话框中的【保存视图】按钮,在【名称】输入框输入1,单击【保存】按钮。
(3)在Z轴的旋转角度中输入90,在【名称】输入框输入2,单击【保存】按钮,得到如图8-57b所示的状态。
(4)同理,在Z轴的旋转角度中分别输入180、-90、0,在【名称】输入框中分别输入3、4、5,单击【保存】按钮,得到如图8-57c、d、e所示的状态。此时【方向】对话框如图8-58所示,最后单击【确定】按钮。

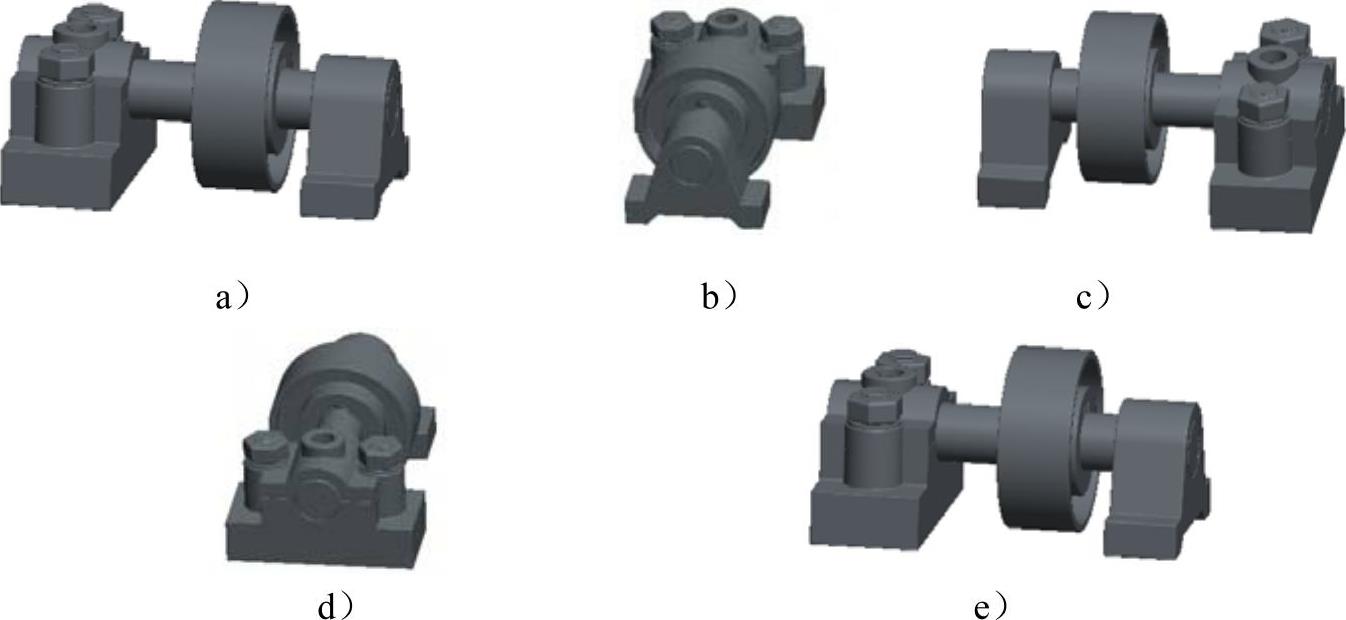

图8-57 视图
3.新建动画
(1)单击【应用程序】→【动画】命令,进入动画设计模块。
(2)单击工具栏中的【新建动画】下方的倒三角符号,选择【快照】按钮,然后单击此按钮,系统弹出【定义动画】对话框,如图8-59所示,单击【确定】按钮建立动画“Animation2”。

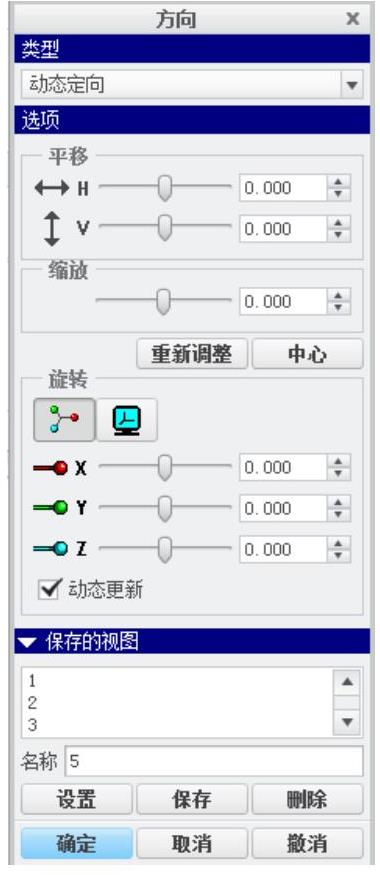

图8-58 方向对话框

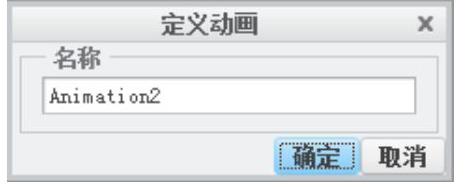

图8-59 定义动画对话框
4.定义主体
(1)单击工具栏中的【主体定义】按钮,弹出【主体】对话框,如图8-60所示。
(2)单击【每个主体一个零件】按钮,单击【封闭】按钮,完成主体的定义。
5.定义快照(www.daowen.com)
(1)单击工具栏中的【拖动元件】按钮,系统弹出【拖动】及【选择】对话框。
(2)利用【高级拖动选项】里的Y、Z方向将模型拖动到如图8-61a所示的状态,单击【拖动】对话框中的【快照】按钮,得到照片【snapshot1】。
(3)同理,拖动模型到图8-61中所示的其他状态,分别拍照得到【snapshot2】、【snapshot3】、【snapshot4】、【snapshot5】、【snapshot6】、【snapshot7】。

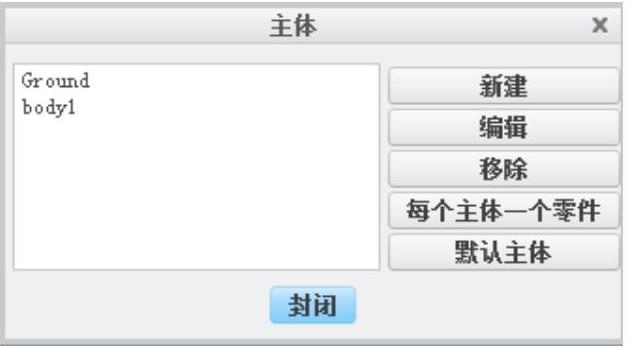

图8-60 主体对话框

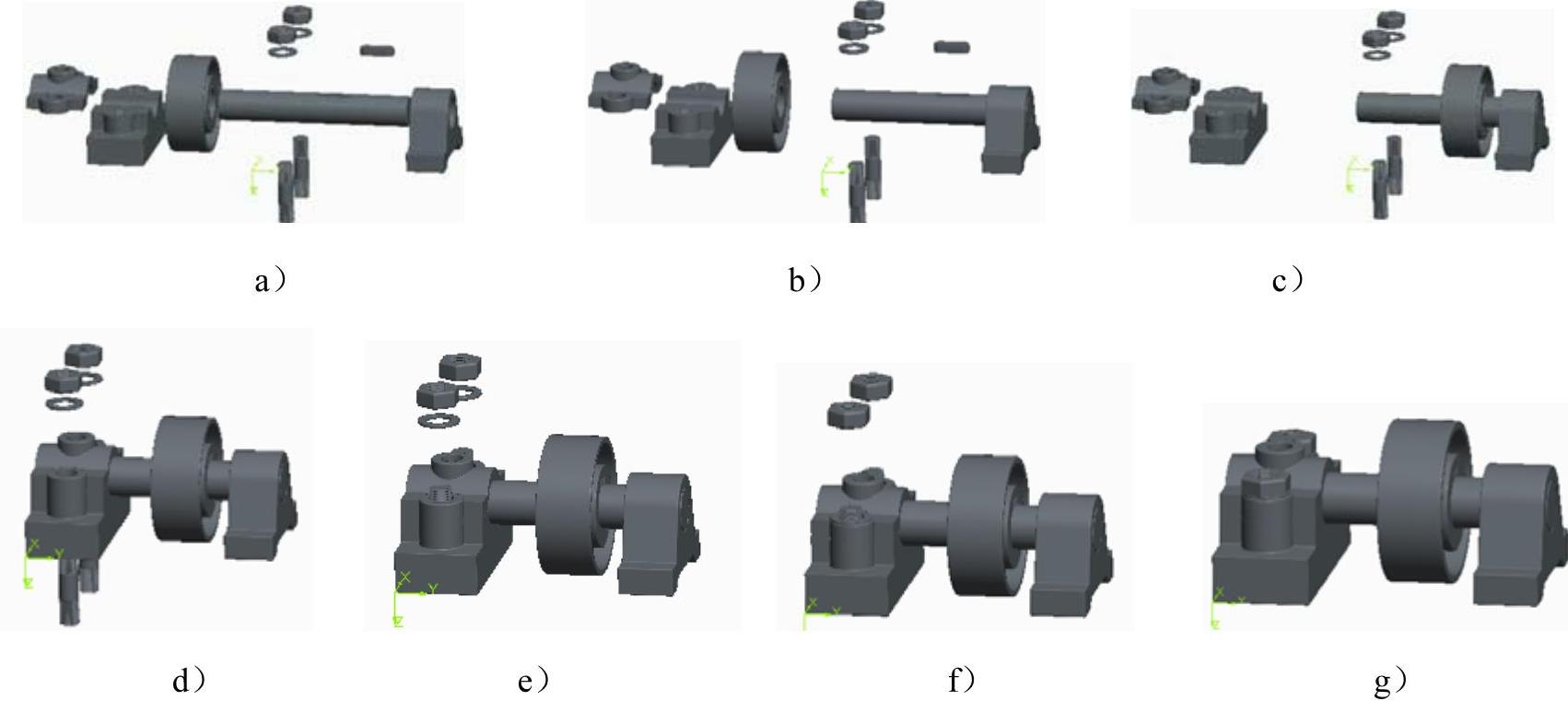

图8-61 快照
6.定义关键帧序列
(1)单击【关键帧序列】按钮,系统弹出【关键帧序列】对话框。
(2)接受默认的关键帧序列名称,单击【序列】选项卡,单击【关键帧】三角符号弹出已经定义好的快照下拉列表,选择【snapshot1】快照,然后单击【快照预览】按钮预览选定的快照,并在【时间】输入框输入该快照在动画中的显示时间0s,单击右侧的【添加关键帧】按钮,将快照添加到关键帧序列列表中。
(3)同理,按照步骤(2)将快照【snapshot2】、【snapshot3】、【snapshot4】、【snapshot5】、【snapshot6】、【snapshot7】添加到关键帧序列列表中,并将快照在动画中的显示时间分别设置为2s、4s、6s、8s、10s、12s,此时【关键帧序列】对话框如图8-62所示。
(4)单击对话框中的【确定】按钮,完成关键帧序列的定义。
7.定义定时视图
(1)单击工具栏上的【定时视图】按钮,系统弹出【定时视图】对话框,如图8-63所示,在【名称】选项里选择定时视图1,然后输入时间值0,单击【应用】按钮。
(2)同理,分别在【名称】选项里选择定时视图2、3、4、5,然后输入时间值3、6、9、12,单击【应用】按钮,完成定时视图的定义。

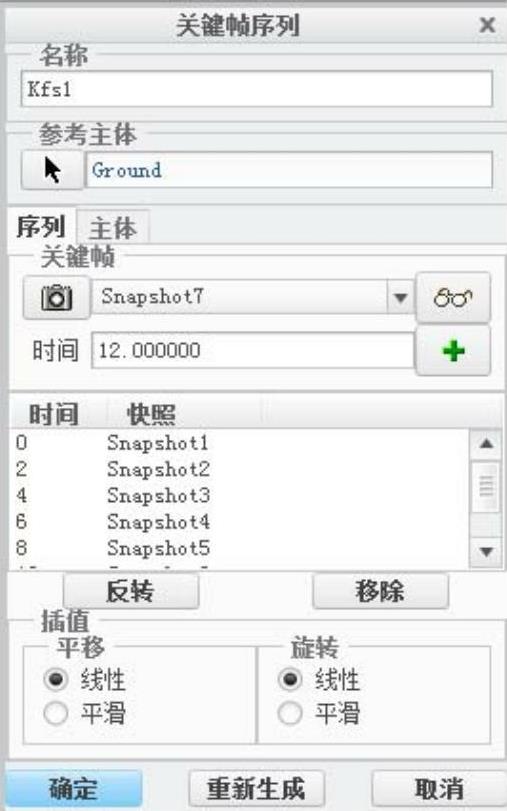

图8-62 关键帧序列对话框

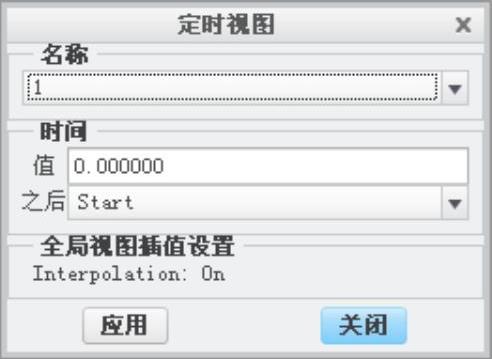

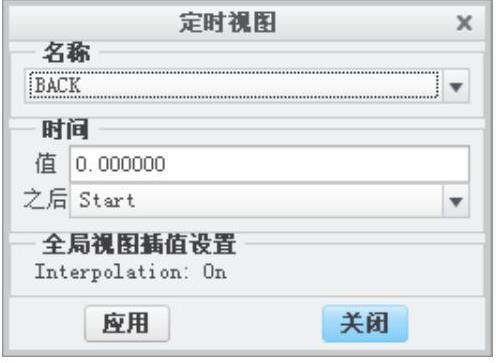

图8-63 定时视图对话框
8.启动、播放并保存动画。
(1)单击时间域上方的【生成并播放动画】按钮,可以看到机构旋转运动起来。单击工具栏中的【回放】按钮,系统弹出【回放】对话框,如图8-64所示,单击对话框中的【保存】按钮,将当前结果集保存到磁盘指定的位置。
(2)单击时间域中的【回放】按钮,然后单击时间域左上方的【保存】按钮,系统弹出如图8-65所示的【捕获】对话框,单击【浏览】按钮设置视频的保存位置,并设置好对话框的其他参数后,单击【确定】按钮,完成视频保存。

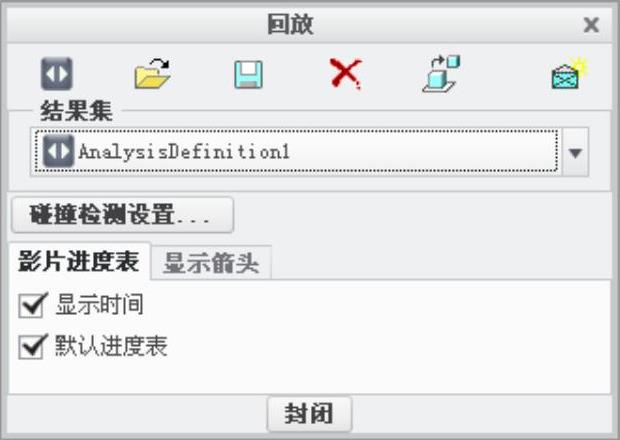

图8-64 回放对话框

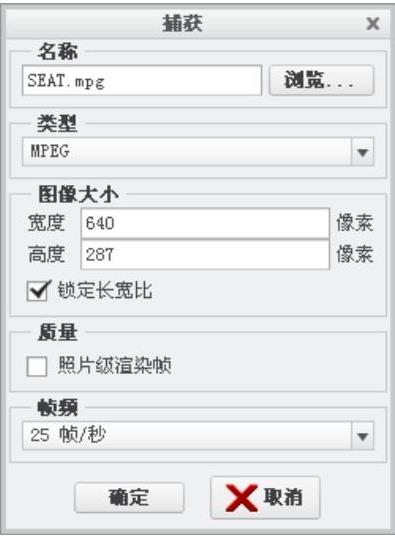

图8-65 捕获对话框
