上一节讲述通过使用关键帧创建动画,这一节将介绍如何使用伺服电动机创建动画。其创建的一般过程如下:
(1)打开模型,进入动画模块。
(2)新建一个动画。
(3)定义主体。
(4)建立伺服电动机。
(5)启动、播放并保存动画。
注意
如果使用已经定义好伺服电动机的运动仿真结果,则可以跳过以上的(3)、(4)步,直接利用已经定义好的伺服电动机创建动画。
选择【快照】动画,新建好动画后,单击工具栏上的【管理伺服电动机】按钮,系统弹出【伺服电动机】对话框,如图8-44所示,选择需要的电动机,然后单击【包括】按钮,则在时间线上显示电动机的作用时间。

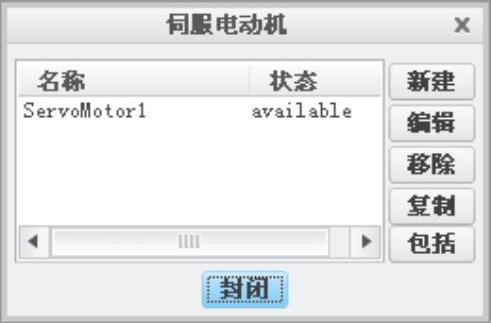

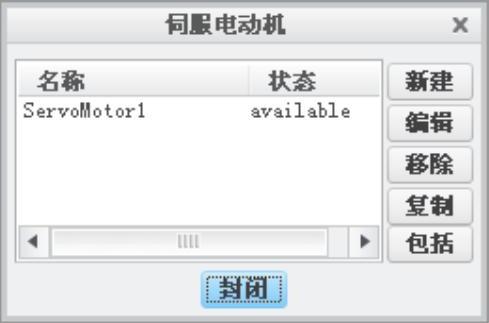

图8-44 伺服电动机对话框
双击图8-45所示的电动机“SeverMotor1.1”上的时间线,系统弹出【伺服电动机时域】对话框,如图8-46所示,在此可以改变电动机的作用时间。

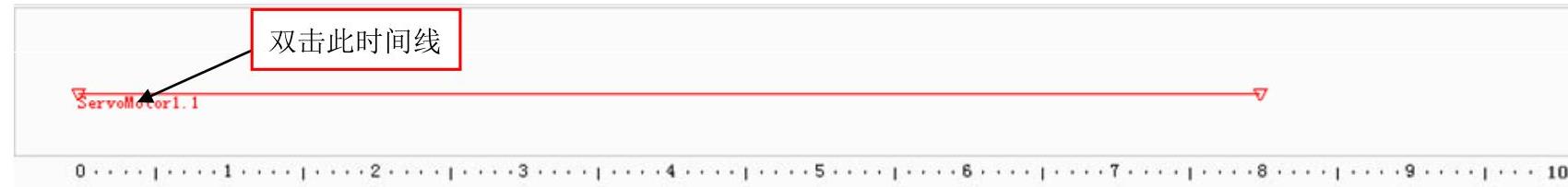

图8-45 双击时间线

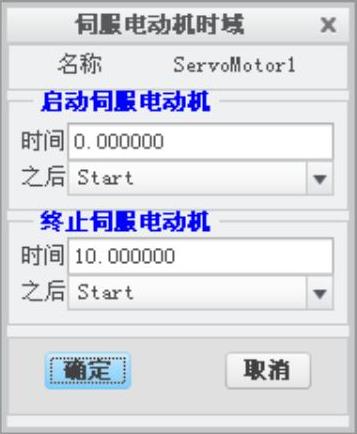

图8-46 伺服电动机时域对话框
双击图8-47所示的时域,系统弹出【动画时域】对话框,如图8-48所示,在此可以改变整个动画的开始与终止时间。

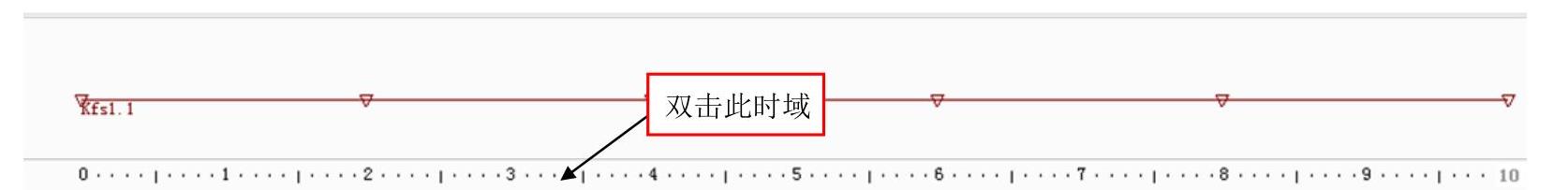

图8-47 时域

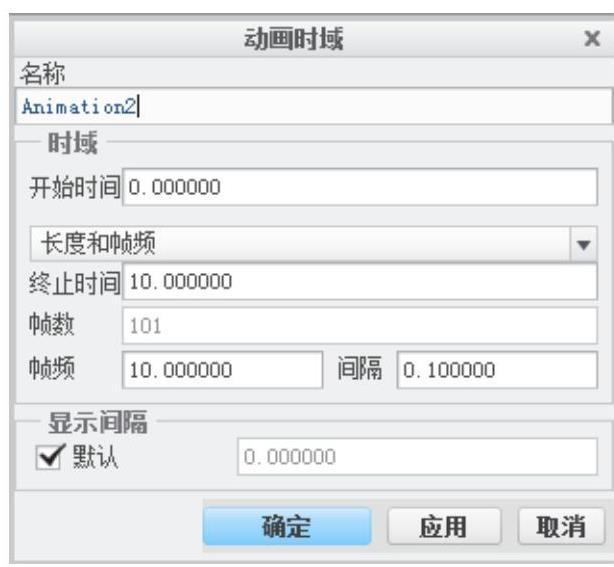

图8-48 动画时域对话框
下面以已经定义好伺服电动机的曲柄连杆为例,说明使用伺服电动机创建动画的一般过程。
1.打开定义好伺服电动机的曲柄连杆(www.daowen.com)
(1)启动Creo Parametric 2.0,单击工具栏中的【打开】按钮,弹出【打开】对话框,打开随书光盘中的源文件|ch08|ch0803文件中的“crankrocker.asm”,模型如图8-49所示。
(2)单击选项卡中的【应用程序】→【动画】命令,进入动画设计模块。
2.新建动画
单击工具栏中的【新建动画】下方的三角符号,选择【快照】按钮,系统弹出【定义动画】对话框,如图8-50所示,单击【确定】按钮建立动画“Animation2”。

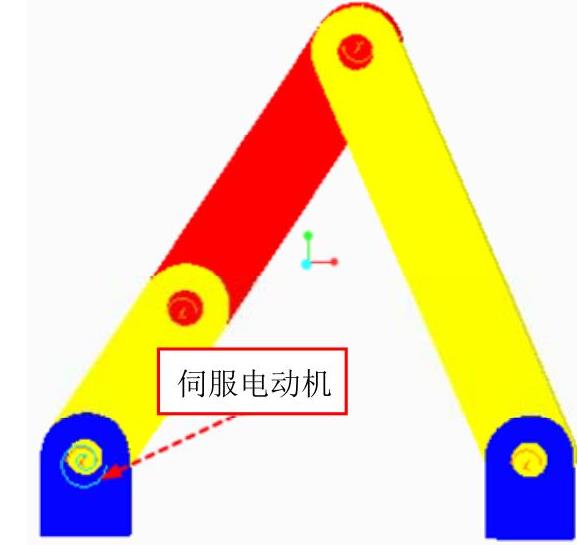

图8-49 曲柄连杆

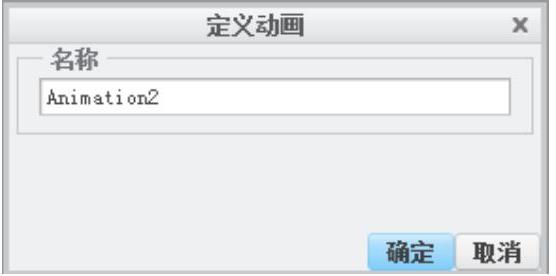

图8-50 定义动画对话框
3.编辑伺服电动机
(1)单击工具栏上的【管理伺服电动机】按钮,系统弹出【伺服电动机】对话框,如图8-51所示,选择电动机【SeverMotor1】,然后单击【包括】按钮,则在时间线上显示电动机的作用时间。
(2)双击电动机【SeverMotor1.1】上的时间线,系统弹出【伺服电动机时域】对话框,在【终止伺服电动机】的【时间】文本框中输入8s,如图8-52所示,表示电动机运行8s停止,单击【确定】按钮,完成伺服电动机的编辑。
图8-51 伺服电动机对话框

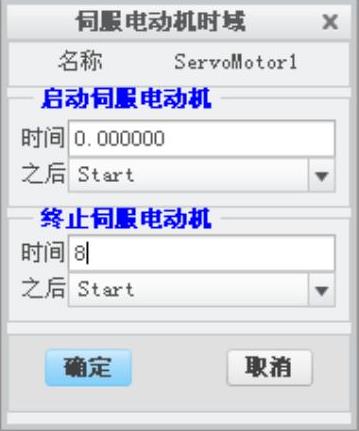

图8-52 伺服电动机时域对话框
4.启动、播放并保存动画
(1)单击时间域上方的【生成并播放动画】按钮,可以看到曲柄连杆运动起来。单击工具栏中的【回放】按钮,系统弹出【回放】对话框,如图8-53所示,单击对话框中的【保存】按钮,将当前结果集保存到磁盘指定的位置。
(2)单击时间域中的【回放】按钮,然后单击时间域左上方的【保存】按钮,系统弹出图8-54所示的【捕获】对话框,单击【浏览】按钮设置视频的保存位置。设置好对话框的一些参数后,单击【确定】按钮,完成视频保存。

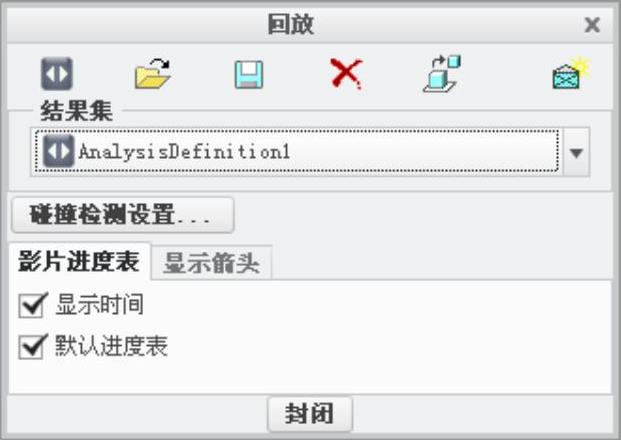

图8-53 回放对话框

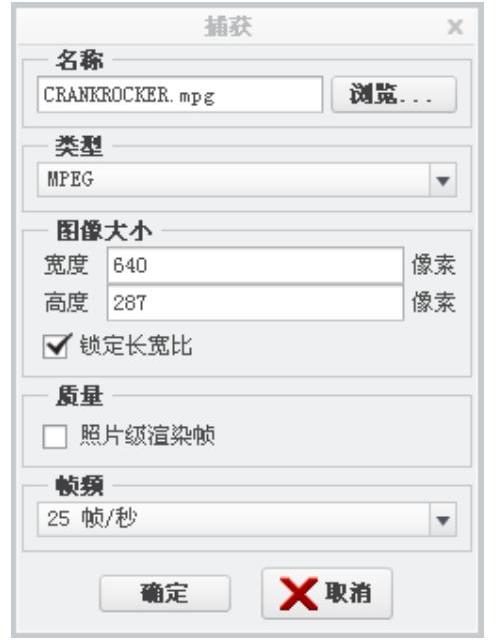

图8-54 捕获对话框
