1.装配齿轮副模型

（1）启动Creo Parametric 2.0，单击工具栏中的【新建】按钮，弹出【新建】对话框，【类型】选项框选择【装配】选项，【子类型】选项框选择【设计】选项，输入【名称】→chilun，取消选中【使用默认模块】，弹出【模板】对话框，选择【mmns_asm_design】模板，进入装配界面。

（2）单击【文件】→【管理会话】→【选择工作目录】，设置工作目录至随书光盘源文件|ch07|ch0704|ch070404。

（3）单击【组装】按钮，弹出【打开】对话框，选择〖pin1.prt〗，单击【打开】按钮，在约束类型中选择【默认】约束，单击【完成】按钮，添加固定元件。

（4）单击【组装】按钮，选择零件“chilun1.prt”，在操控面板的【用户定义】中选择【销】连接，选择如图7-109所示的两根轴为对齐参考，选择图7-110所示的两个面作为平移参考，【约束类型】选择【重合】约束。

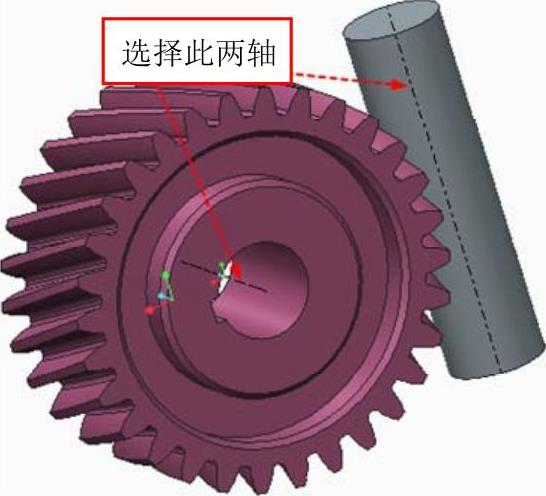

图7-109 选择轴对齐参考

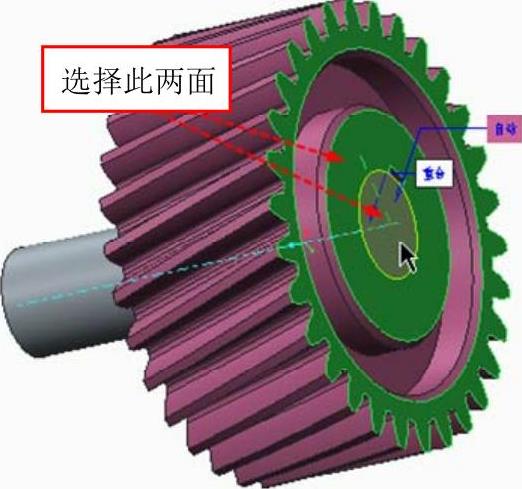

图7-110 选择平移参考

（5）单击【组装】按钮，选择零件“chilun2.prt”，在操控面板的【用户定义】中选择【销】连接，选择图7-111所示的两根轴为对齐参考，选择图7-112所示的两个面作为平移参考，【约束类型】选择【重合】约束，所得装配体如图7-113所示，完成齿轮副的装配。

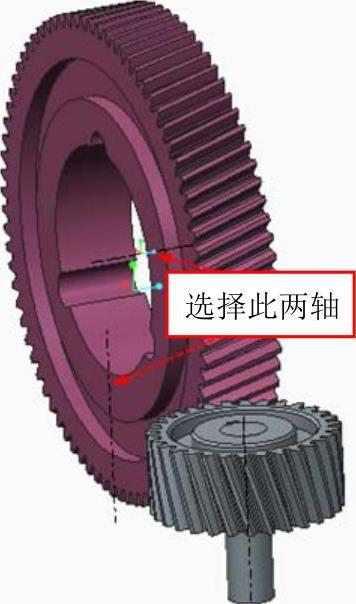

图7-111 选择基准轴

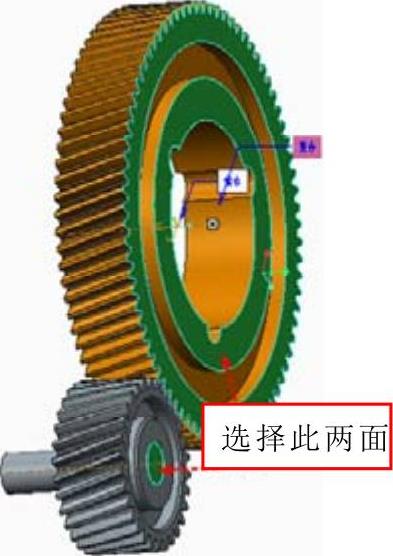

图7-112 选择基准面

图7-113 齿轮连接(www.daowen.com)

2.创建齿轮副

（1）单击【应用程序】→【机构】，进入运动仿真模块。

（2）单击工具栏中的齿轮按钮，系统弹出【齿轮副定义】对话框。

（3）在【类型】下拉列表中选择【一般】，单击【齿轮1】选项卡，单击，选择【Connection_6.axis_1】作为运动轴，如图7-114所示，【直径】输入25，如图7-115所示。

（4）单击【齿轮2】选项卡，单击，选择【Connection_6.axis_1】作为运动轴，如图7-116所示，【直径】输入80，如图7-117所示。

（5）单击【确定】按钮，完成齿轮副的定义。

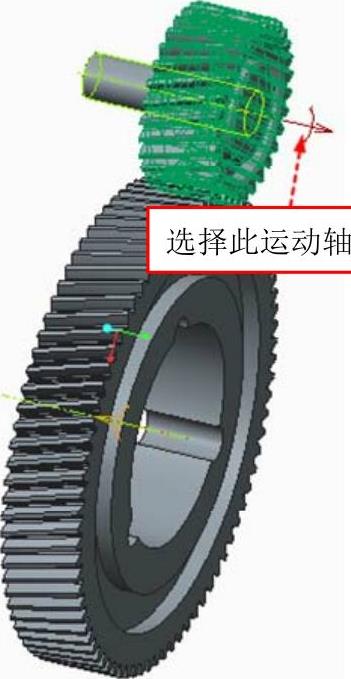

图7-114 选择运动轴

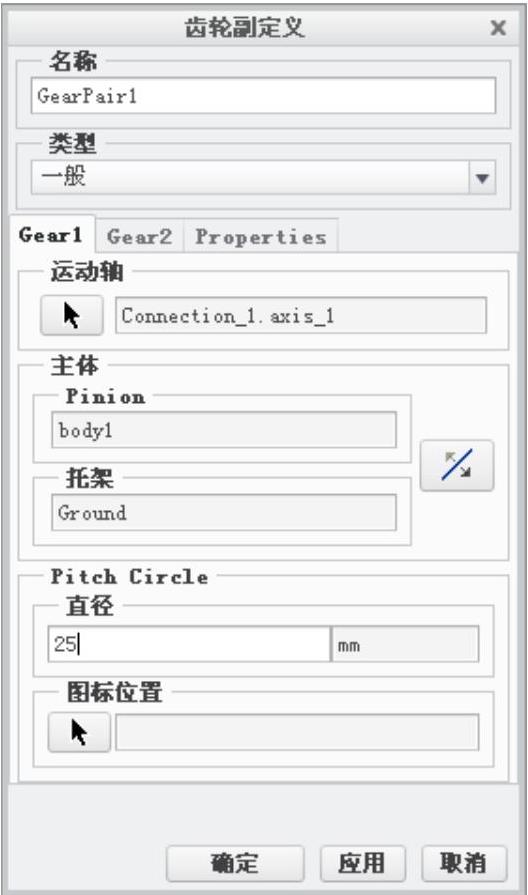

图7-115 齿轮1选项卡

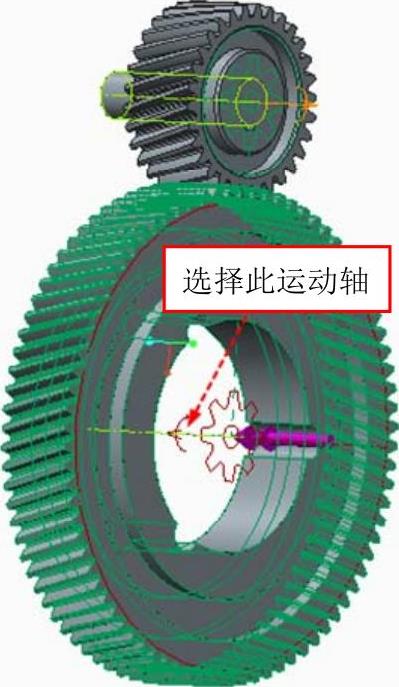

图7-116 选择运动轴

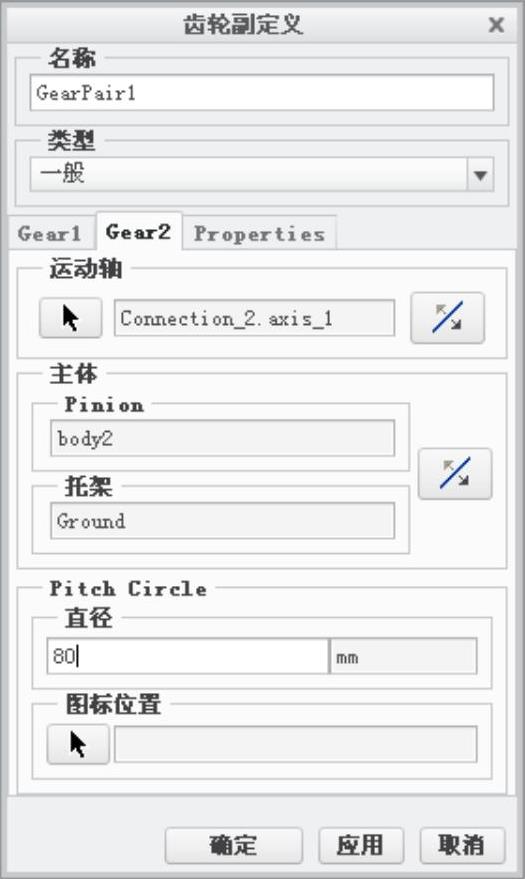

图7-117 齿轮2选项卡
