1.装配凸轮模型

（1）启动Creo Parametric 2.0，单击工具栏中的【新建】按钮，弹出【新建】对话框，【类型】选项框选择【装配】选项，【子类型】选项框选择【设计】选项，输入【名称】→〖tulun〗，取消选中【使用默认模块】，在弹出的【模板】对话框中选择【mmns_asm_design】模板，进入装配界面。

（2）单击【文件】→【管理会话】→【选择工作目录】，设置工作目录至随书光盘源文件|ch07|ch0704|ch070402。

（3）单击【组装】按钮，弹出【打开】对话框，选择“ban.prt”，单击【打开】按钮，在约束类型中选择【默认】约束，单击【完成】按钮，添加固定元件。

（4）单击【组装】按钮，选择零件“huagan.prt”，在操控面板的【用户定义】中选择【滑块】连接，选择图7-92所示的两条轴作为对齐轴以及视图中的两个面作为旋转面，所得装配体如图7-93所示。

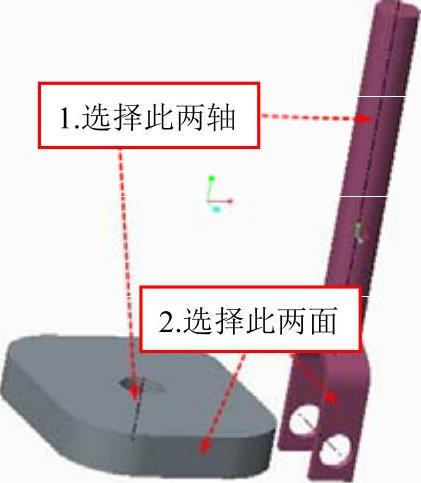

图7-92 选择基准轴和基准面

图7-93 滑块连接

（5）单击【放置】面板中的【平移轴】，选择图7-94所示的两个平面作为参考，设定【当前位置】为54.8，勾选【最小限制】和【最大限制】，并设定【最小限制】为5，【最大限制】为66，放置界面如图7-95所示。单击【完成】按钮，完成运动限制的设定。

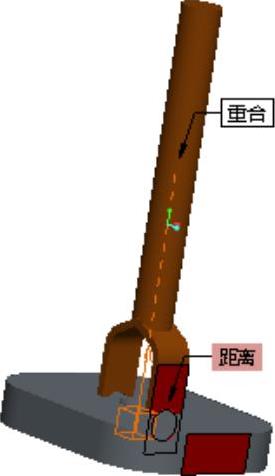

图7-94 装配体

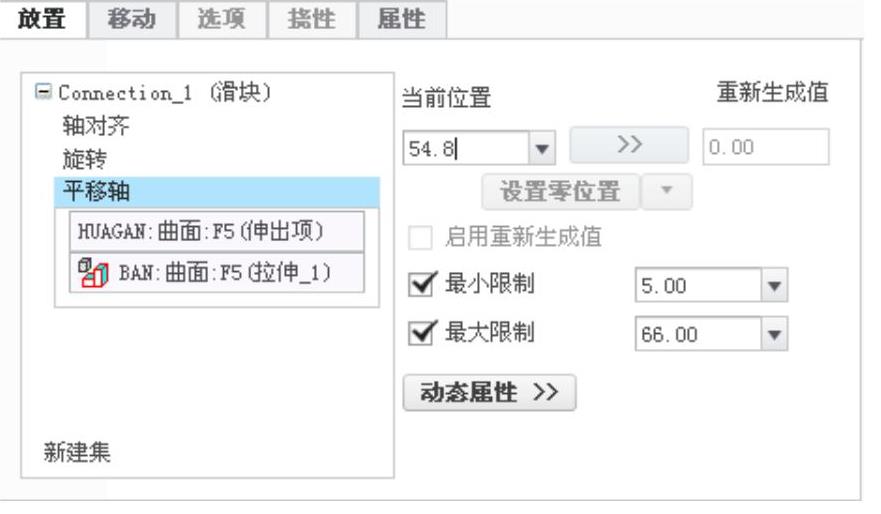

图7-95 放置界面

（6）单击【组装】按钮，选择零件“pin.prt”，单击【放置】按钮，新建3个约束，选择图7-96所示的两个元件的面重合。选择图7-97所示的PIN：FRONT和BAN：TOP面为【距离】约束，偏移值为-96。选择如图7-98所示的PIN：RIGHT和HUAGAN：RIGHT面【重合】约束，所得装配体如图7-99所示。〖pin〗到达上述位置时，在【放置】面板中鼠标右击【删除】按钮，删除上述3个约束，然后在约束类型中选择【固定】约束，使元件固定在当前位置，单击【完成】按钮。

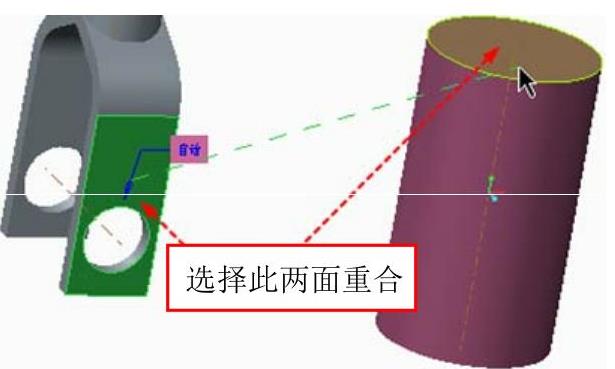

图7-96 选择基准面

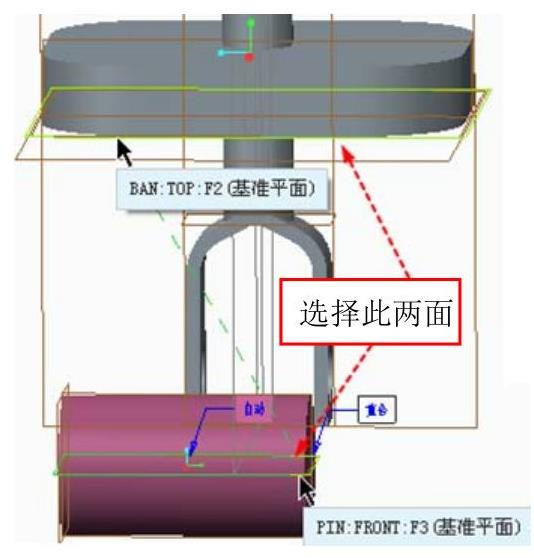

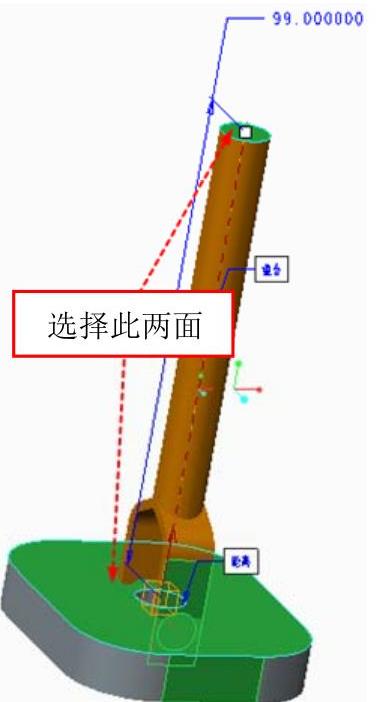

图7-97 选择基准面

（7）单击【组装】按钮，选择零件“tulun1.prt”，在操控面板的【用户定义】中选择【销】连接，选择图7-100所示的两根轴作为对齐参考，选择图7-101所示的TULUN1：FRONT及HUAGAN：FRONT面作为平移参考，所得装配体如图7-102所示。

（8）单击【组装】按钮，选择零件“tulun2.prt”，在操控面板的【用户定义】中选择【销】连接，选择图7-103所示的两根轴为对齐参考，选择TULUN2：FRONT及ASMFRONT面作为平移参考，所得装配体如图7-104所示，完成凸轮模型的创建。

2.定义凸轮机构

（1）单击【应用程序】→【机构】，进入运动仿真模块。

（2）单击工具栏中的【凸轮】按钮，系统弹出【凸轮从动机构连接定义】对话框。如图7-105所示。(www.daowen.com)

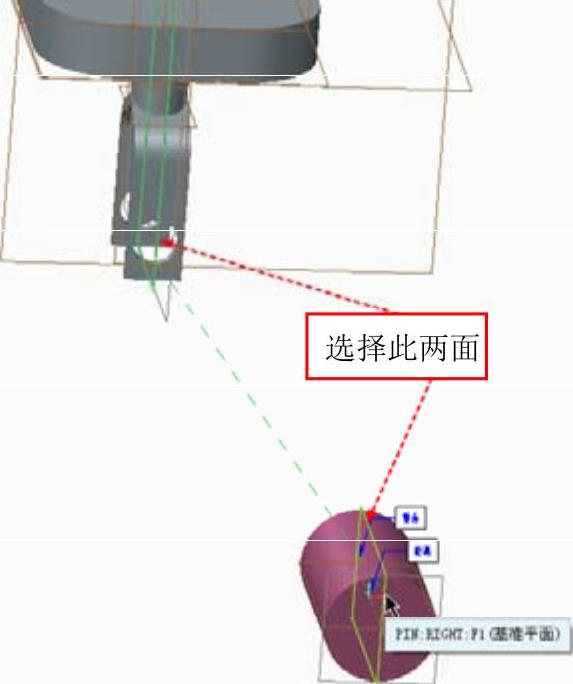

图7-98 选择基准面

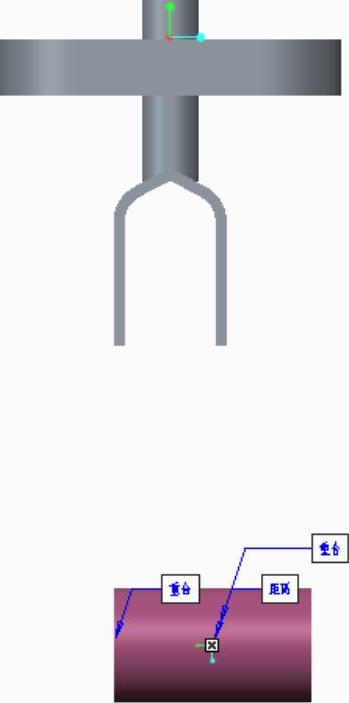

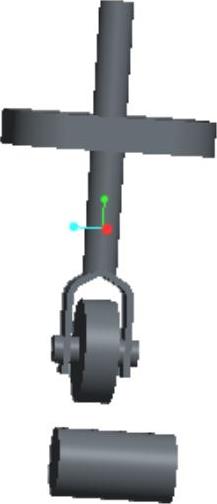

图7-99 装配体

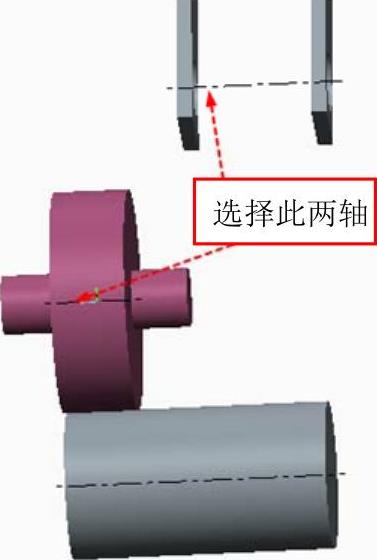

图7-100 选择基准轴

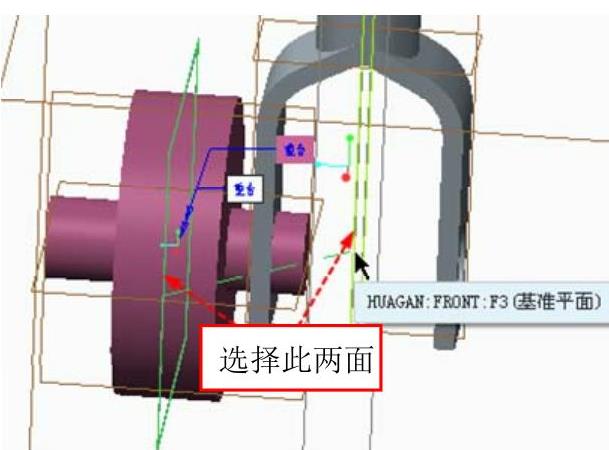

图7-101 选择基准面

图7-102 装配体

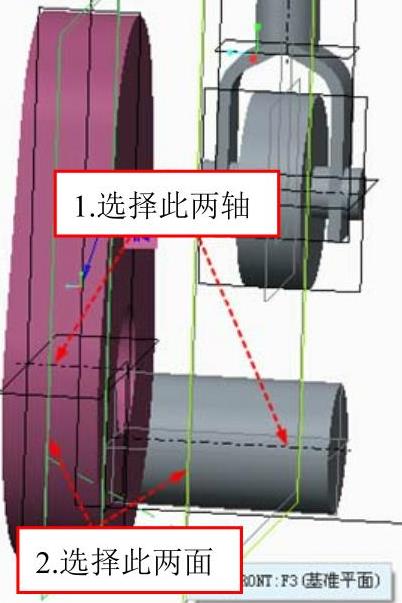

图7-103 选择基准轴和基准面

图7-104 装配体

（3）单击【凸轮1】选项卡，单击按钮，按住ctrl键选择“tulun1.prt”元件上的凸轮边缘曲线，如图7-106所示，单击【选择】对话框中的【确定】按钮，

（4）单击【凸轮2】选项卡，单击按钮，按住ctrl键选择“tulun2.prt”元件上的凸轮边缘曲线，如图7-106所示，单击【选择】对话框中的【确定】按钮。

（5）单击对话框中的【确定】按钮，视图中出现凸轮图标，完成凸轮的定义，拖动凸轮2可以看到凸轮1也运动起来，如图7-107所示。

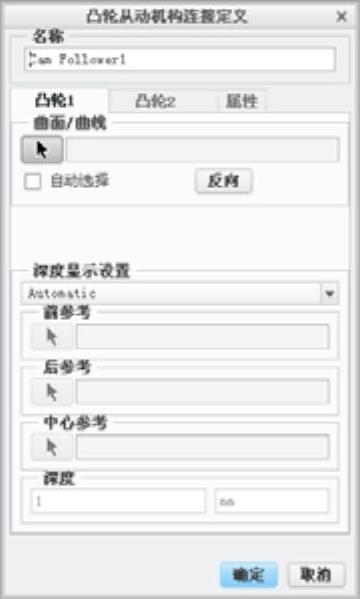

图7-105 凸轮从动机构连接定义对话框

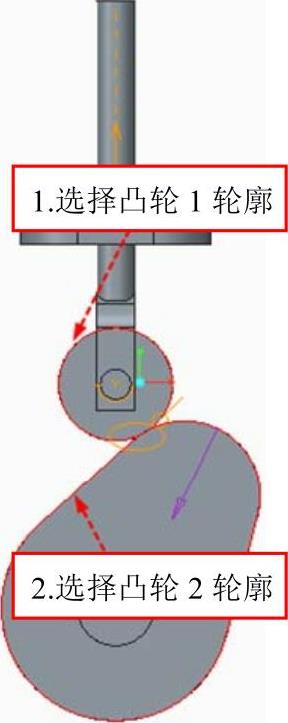

图7-106 选择凸轮轮廓线

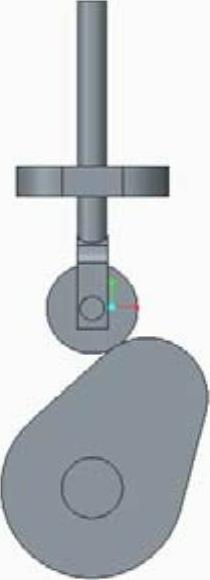

图7-107 凸轮机构
