静力学是力学的一个分支，研究主体平衡时的受力状况。使用静态分析可确定机构在承受已知力时的状态。机构中所有负荷和力处于平衡状态，并且势能为零。静态分析比动态分析能更快地识别出静态配置，因为静态分析在计算中不考虑速度。下面介绍一下进行创建静态分析的一般步骤。

（1）单击工具栏中的【机构分析】按钮，系统弹出【分析定义】对话框。

（2）输入名称或接受默认名称【AnalysisDefinition1】。

（3）在【类型】下拉列表中，选择【静态】。

（4）完成【首选项】、【电动机】及【外部载荷】选项卡，输入所需信息。

（5）单击【运行】按钮，查看创建的分析，然后单击【确定】按钮，完成静态分析的创建。

下面以实例说明创建静态分析的一般过程。

1.打开模型

（1）启动Creo Parametric 2.0，单击工具栏中的【打开】按钮，弹出【打开】对话框，打开随书光盘源文件│ch07│ch0703│ch070308文件中的“ch070308.asm”，如图7-69所示。

（2）单击【文件】→【管理会话】→【选择工作目录】，设置工作目录至ch07│ch0703│ch070308。

2.创建快照

（1）单击【应用程序】→【机构】，进入运动仿真模块。

（2）单击【拖动元件】按钮，弹出【拖动】对话框，如图7-70所示。鼠标左键单击摆杆上一点，拖动摆杆将模型调整至图7-71所示的状态，然后单击对话框中的【快照】按钮，生成【snapshot1】快照。

3.定义力

（1）单击工具栏中的【力/力矩】按钮，系统弹出【力/力矩】对话框。

（2）单击【类型】下拉列表，选择【点力】，并且选择“baiqiu.prt”上的PNT0基准点。

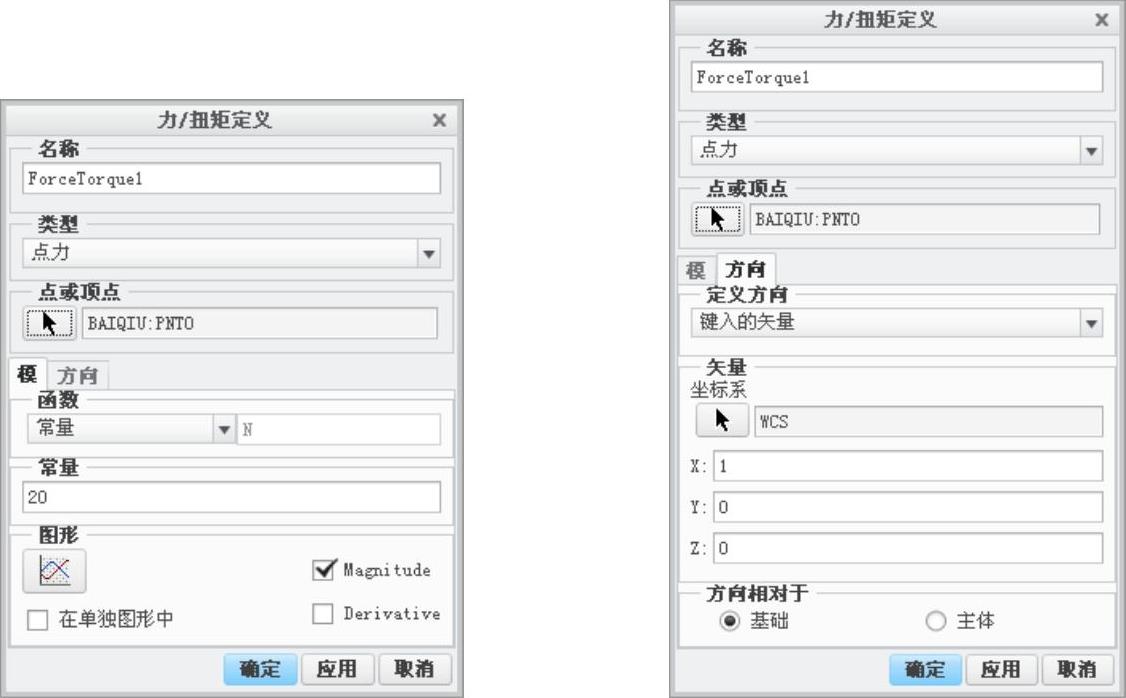

（3）定义力的模与方向。选择【模】下拉列表中的【常数】选项，在【常数】输入框中输入模的大小为20N；单击对话框中的【方向】按钮，弹出【方向】选项卡，在【定义方向】下拉列表中选择【键入的方向】选项，Y和Z方向输入0，X输入1，勾选【基础】选项，如图7-72所示，单击【确定】按钮，完成力的定义。

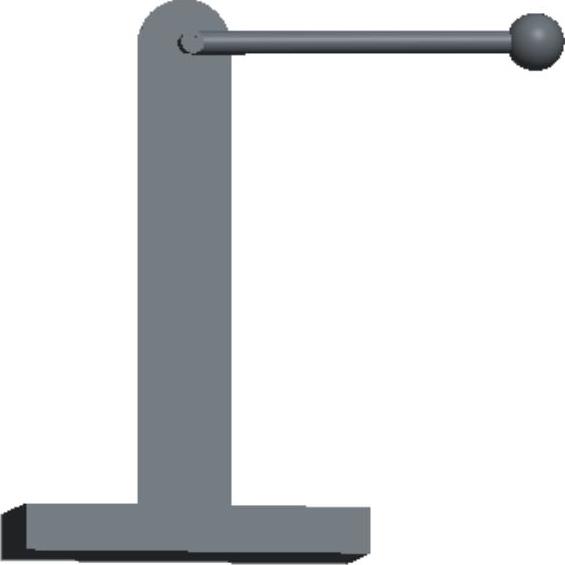

图7-69 装配体

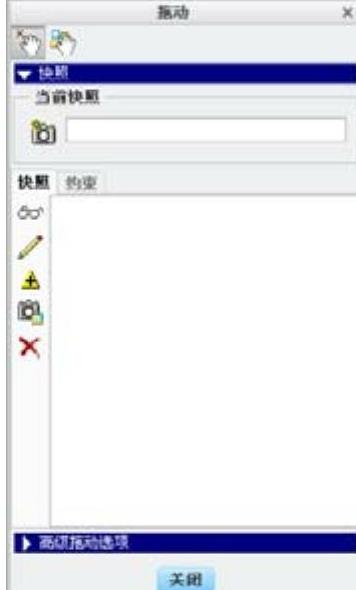

图7-70 拖动对话框

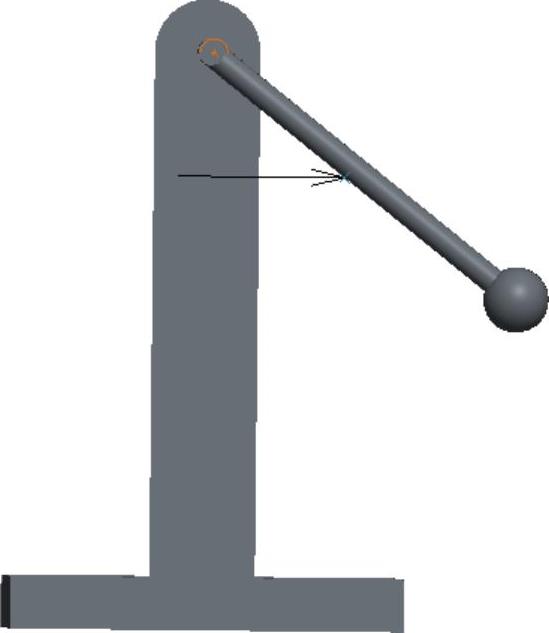

图7-71 模型状态

图7-72 模与方向的定义

4.定义质量属性

（1）单击工具栏中的【质量属性】按钮，系统弹出【质量属性】对话框。

（2）选择【零件】类型，选择“baiqiu.prt”元件，在【定义属性】下拉列表中选择【密度】选项，并设置其密度为7.8e-9，如图7-73所示，单击【确定】按钮。

5.定义重力

（1）进入运动仿真模块后，单击工具栏中的【重力】按钮，系统弹出【重力】对话框。(www.daowen.com)

（2）定义模的大小和重力的方向，X和Y方向输入0，Z方向输入1，单击【确定】按钮，完成重力的定义，如图7-74所示。

6.创建静态分析

（1）单击工具栏中的【机构分析】按钮，系统弹出【分析定义】对话框。

（2）接受默认的分析名称【AnalysisDefinition1】，在【类型】下拉列表中，选择【静态】选项。

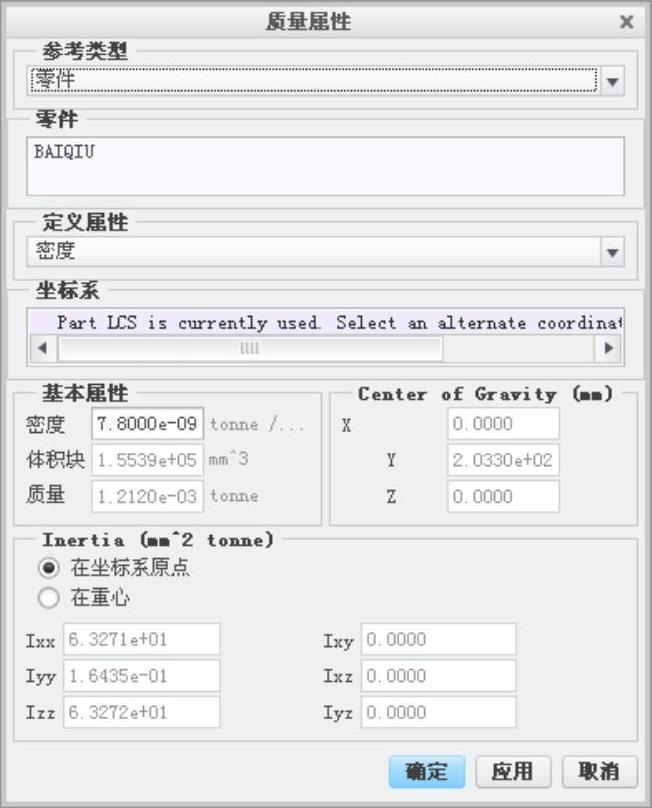

图7-73 质量属性对话框

图7-74 重力对话框

（3）完成电动机首选项，在【初始配置】区域中选中快照【snapshot1】，在【最大步距因子】中取消选中【默认】选项，并输入因子0.01，如图7-75所示。

（4）单击【外部载荷】选项卡，选择【启用重力】复选框，如图7-76所示。

（5）单击【运行】按钮，查看创建的分析，系统弹出【图形工具】对话框，如图7-77所示。主体的加速度逐渐变为0并停止，主体受力平衡，如图7-78所示，然后单击【确定】按钮，完成静态分析的创建。

注意

最大步距因子能够改变静态分析中的默认步长，它是一个处于0 1的常数，在分析具有巨大加速度的机构时，推荐减小此值。

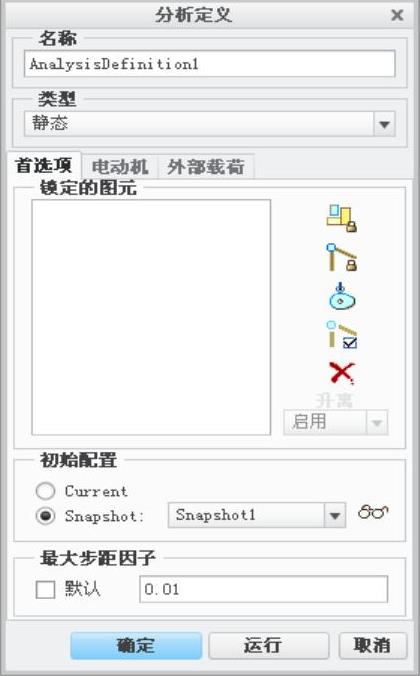

图7-75 首选项选项卡

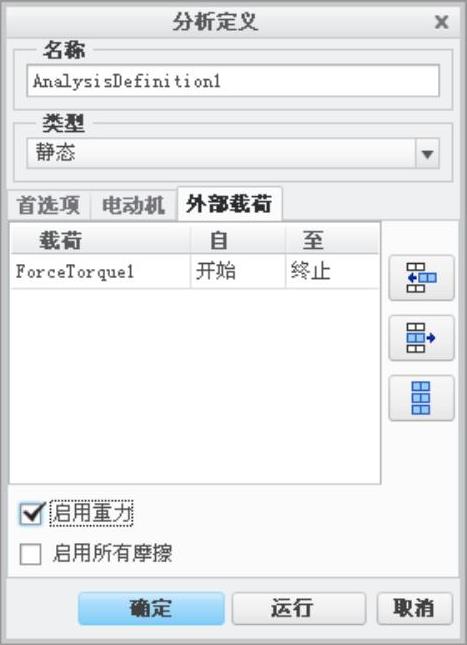

图7-76 外部载荷选项卡

图7-77 图形工具对话框

图7-78 主体受力平衡

7.保存查看模型

（1）单击【回放】按钮，系统弹出【回放】对话框，如图7-79所示。

（2）单击【回放】对话框中的保存按钮，保存分析结果到指定的位置。

（3）在【回放】对话框中单击按钮，系统弹出【动画】对话框，如图7-80所示。单击对话框中的【捕获】按钮，系统弹出【捕获】对话框。单击对话框中的【浏览】按钮，系统弹出【保存副本】对话框，指定保存位置，在【名称】输入框中输入视频名称“ch070308.mpg”，单击【确定】按钮，然后在【捕获】对话框中单击【确定】按钮，生成mpg视频文件。

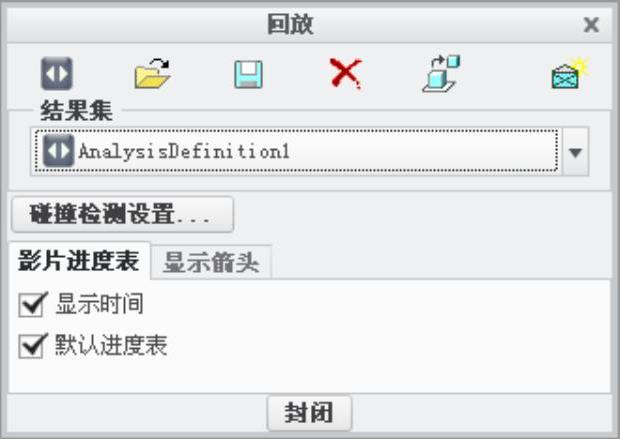

图7-79 回放对话框

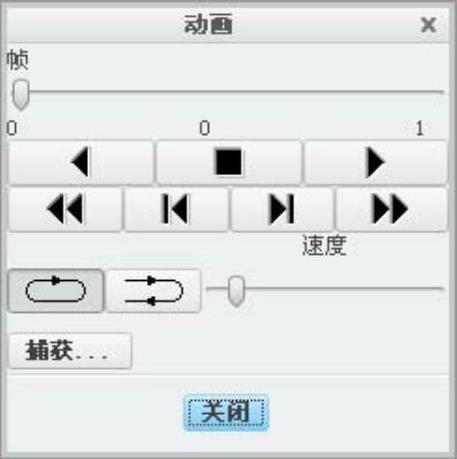

图7-80 动画对话框
