设置初始条件的一般过程

初始条件是为了使用动态分析而分配给机构的初始位置和初始速度。

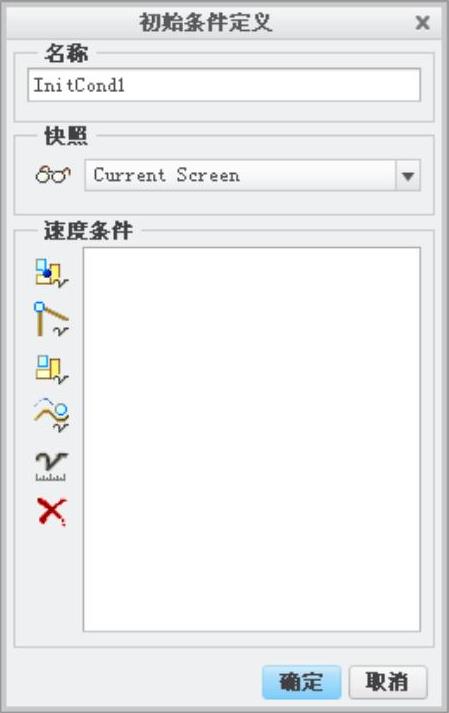

单击工具栏中的【初始条件】按钮978-7-111-42982-1-Chapter07-181.jpg,系统弹出【初始条件定义】对话框,如图7-59所示。

初始条件包括初始位置和初始速度:

➢初始位置:确保分析从特定的位置开始,默认情况下,每次分析都从作为当前屏幕位置(即在屏幕上看到的主体的当前方向)而显示的机构开始。

➢初始速度:以特定的速度开始分析,单击对话框中的978-7-111-42982-1-Chapter07-182.jpg978-7-111-42982-1-Chapter07-183.jpg978-7-111-42982-1-Chapter07-184.jpg978-7-111-42982-1-Chapter07-185.jpg可以定义点、运动轴、角度及切向槽速度设置。

下面以实例来说明设置初始条件的一般过程。

1.打开模型

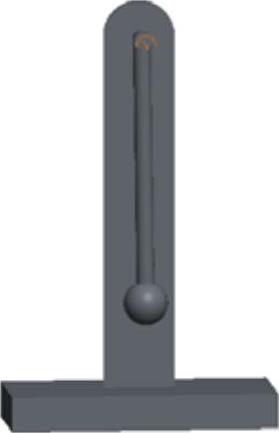

(1)启动Creo Parametric 2.0,直接单击工具栏中的【打开】按钮978-7-111-42982-1-Chapter07-186.jpg,弹出【打开】对话框,打开随书光盘源文件│ch07│ch0703│ch070307文件中的“ch070307.asm”,如图7-60所示。

(2)单击【文件】→【管理会话】→【选择工作目录】,设置工作目录至ch07│ch0703│ch070307。

2.创建快照

(1)单击【应用程序】→【机构】,进入运动仿真模块。

(2)单击【拖动元件】按钮978-7-111-42982-1-Chapter07-187.jpg,弹出【拖动】对话框,如图7-61所示。鼠标左键单击摆杆上一点,拖动摆杆将模型调整至图7-62所示的状态,然后单击对话框中的【快照】按钮978-7-111-42982-1-Chapter07-188.jpg,生成【snapshot1】快照。

3.定义元件初始条件

(1)单击工具栏中的【初始条件】按钮978-7-111-42982-1-Chapter07-189.jpg,系统弹出【初始条件定义】对话框。


图7-59 初始条件定义对话框


图7-60 装配体

(2)单击【快照】下拉列表,选择步骤2定义的【snapshot1】作为初始位置。

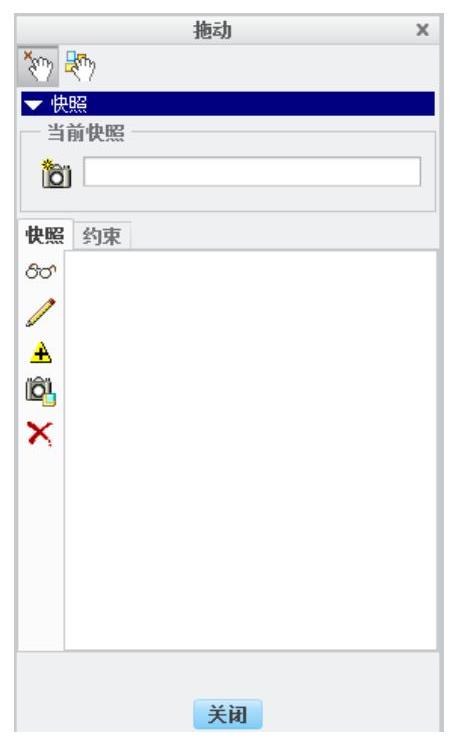

图7-61 拖动对话框

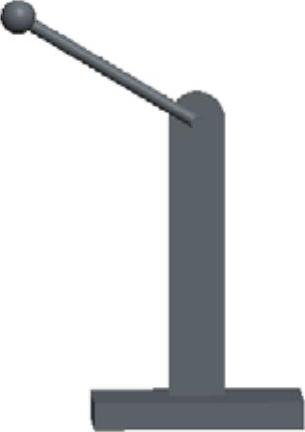

图7-62 模型状态

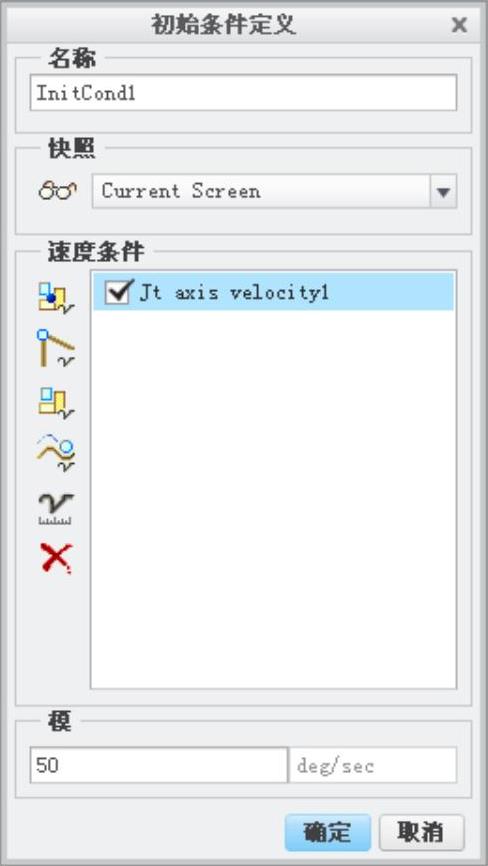

(3)单击对话框中的978-7-111-42982-1-Chapter07-194.jpg,并在绘图窗口中选择销钉旋转轴,并在【模】输入框中输入值50,如图7-63所示。

(4)单击【确定】按钮,完成初始条件的定义。

4.定义执行电动机(www.daowen.com)

(1)单击工具栏中的【定义执行电动机】按钮978-7-111-42982-1-Chapter07-195.jpg,或单击工具栏中的【插入】→【执行电动机】,系统弹出【执行电动机定义】和【选择】对话框。

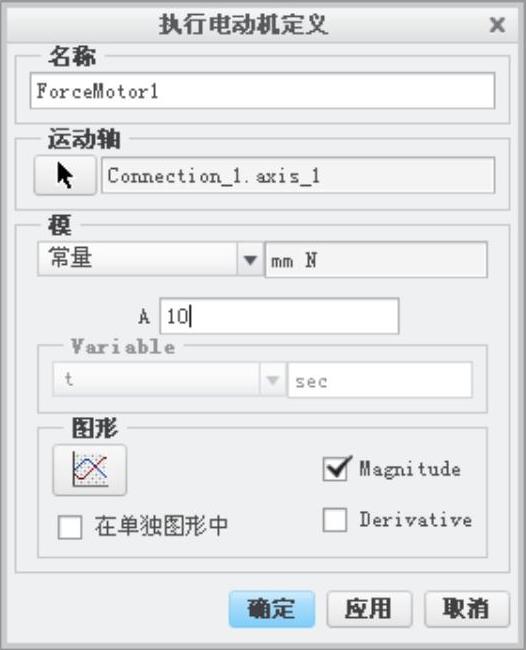

(2)选择【Connection_1.axis_1】为旋转轴,单击【选择】对话框中的【确定】按钮,在【模】下拉列表中选择【常数】选项,在A输入框中输入【模】的大小为10,如图7-64所示。单击【确定】按钮,完成执行电动机的定义。


图7-63 初始条件定义对话框


图7-64 执行电动机定义对话框

5.定义质量属性

(1)单击工具栏中的【质量属性】按钮978-7-111-42982-1-Chapter07-198.jpg,系统弹出【质量属性】对话框。

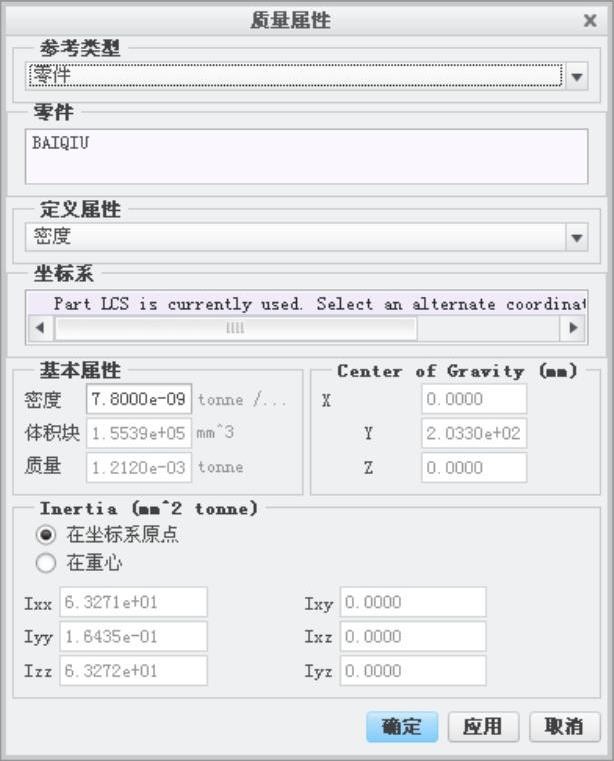

(2)选择“baiqiu.prt”元件,在【定义属性】下拉列表中选择【密度】选项,并设置其密度为7.8e-9,如图7-65所示,单击【确定】按钮。

6.分析模型

(1)单击工具栏中的【机构分析】按钮978-7-111-42982-1-Chapter07-199.jpg,系统弹出【分析定义】对话框。

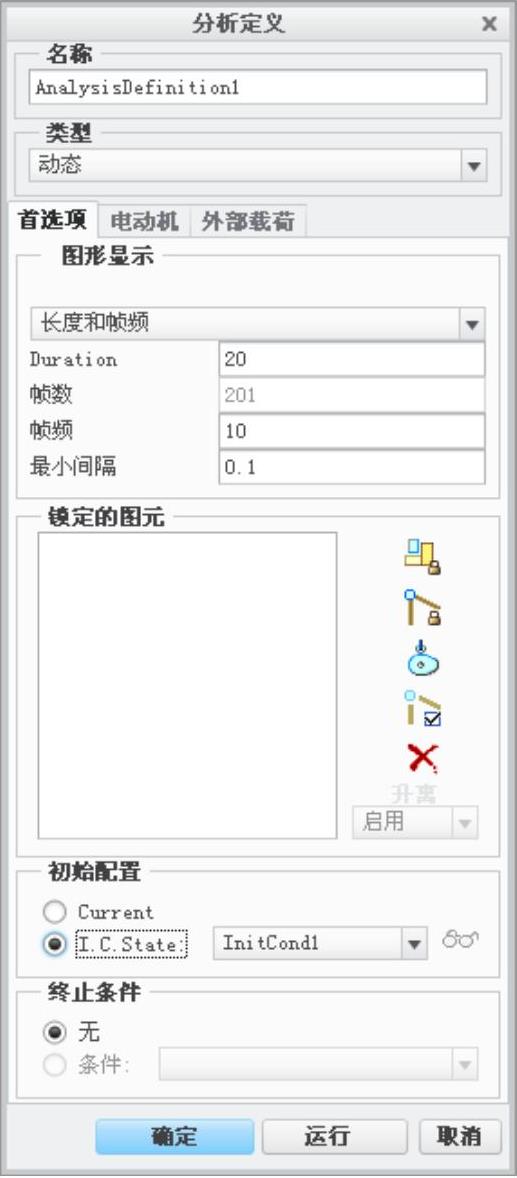

(2)在【类型】下拉列表中选择【动态】选项,在【Duration】(持续时间)输入框中输入20,在【初始配置】复选框中选中【I.C.State】(初始条件状态),其他的参数接受默认值,如图7-66所示。单击【运行】按钮,可以看到摆球做加速旋转运动。单击【确定】按钮,完成模型的分析。


图7-65 质量属性对话框


图7-66 分析定义对话框

7.保存查看模型

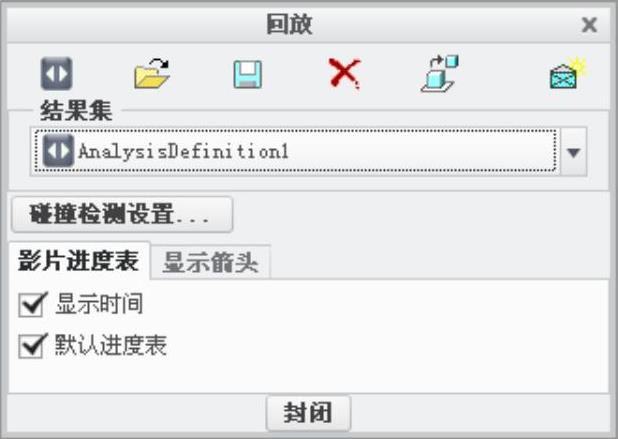

(1)单击【回放】按钮978-7-111-42982-1-Chapter07-202.jpg,系统弹出【回放】对话框,如图7-67所示。

(2)单击【回放】对话框中的保存按钮978-7-111-42982-1-Chapter07-203.jpg,在指定的位置保存分析结果。

(3)在【回放】对话框中单击按钮978-7-111-42982-1-Chapter07-204.jpg,系统弹出【动画】对话框,如图7-68所示,单击对话框中的【捕获】按钮,系统弹出【捕获】对话框,单击对话框中的【浏览】按钮,系统弹出【保存副本】对话框,指定保存位置,并在【名称】输入框中输入视频名称“ch070307.mpg”,单击【确定】按钮,然后在【捕获】对话框中单击【确定】按钮,生成mpg视频文件。


图7-67 回放对话框


图7-68 动画对话框
