CreoParametric2.0中文版查看与测量

1.回放结果

单击工具栏中的【回放】按钮978-7-111-42982-1-Chapter07-50.jpg，系统弹出【回放】对话框，如图7-13所示。回放用来查看先前运行的机构分析。每个分析运行都可以作为独立的结果集存储起来并可保存在一个文件中，此文件可以在另一进程中运行。使用【回放】命令可以查看机构中零件的干涉情况、将回放结果集捕捉为mpg文件，显示力和扭矩对机构的影响，在分析期间跟踪测量的值以及保存运动包络。

下面具体介绍【回放】对话框中常用功能图标的含义和用法。

978-7-111-42982-1-Chapter07-51.jpg：播放当前结果集。单击它系统弹出【动画】对话框，如图7-14所示。拖动【帧】进度条上的滑块可以表示某一位置上的帧；拖动【速度】进度条上的滑块可以调节动画播放的速度；978-7-111-42982-1-Chapter07-52.jpg表示向后播放动画；978-7-111-42982-1-Chapter07-53.jpg表示停止播放动画；978-7-111-42982-1-Chapter07-54.jpg表示向前播放动画；978-7-111-42982-1-Chapter07-55.jpg表示重置动画到开始；978-7-111-42982-1-Chapter07-56.jpg表示显示前一帧；978-7-111-42982-1-Chapter07-57.jpg表示显示后一帧；978-7-111-42982-1-Chapter07-58.jpg表示重置动画到结束；978-7-111-42982-1-Chapter07-59.jpg表示重复循环动画；978-7-111-42982-1-Chapter07-60.jpg表示在结束时反转方向；978-7-111-42982-1-Chapter07-61.jpg表示生成mpg格式的视频文件。

978-7-111-42982-1-Chapter07-62.jpg：保存结果集，可在当前或以后的进程中检索此文件，以回放结果或计算测量值，保存为pbk文件。

978-7-111-42982-1-Chapter07-63.jpg：表示从磁盘中恢复结果集。

978-7-111-42982-1-Chapter07-64.jpg：表示删除选中的结果集。

978-7-111-42982-1-Chapter07-65.jpg：导出结果集，将信息导出到.fra文件。

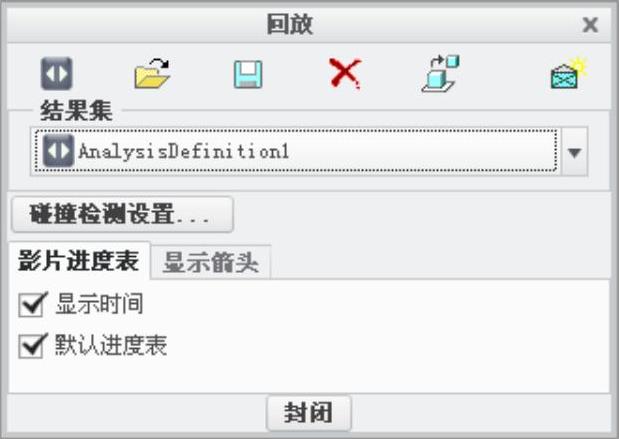

图7-13 回放对话框

978-7-111-42982-1-Chapter07-67.jpg：创建运动包络，表示机构在分析期间一个或多个元件的运动范围。在【回放】对话框中单击此按钮后，系统弹出【创建运动包络】对话框，如图7-15所示。默认状态下创建全部元件的运动包络，设置好以下参数后，单击【预览】按钮，可预览运动包络结果。

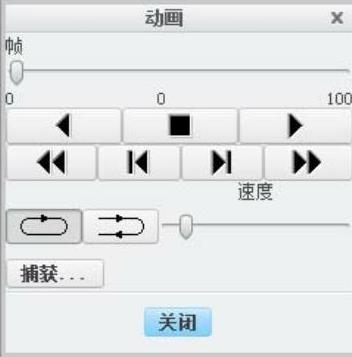

图7-14 动画对话框

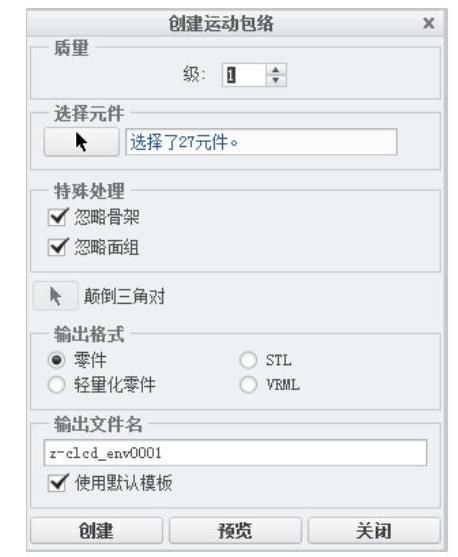

图7-15 运动包络对话框

碰撞检测设置：指定结果集回放中是否包含冲突检测，包含多少以及回放如何显示冲突检测。单击此按钮，系统弹出【碰撞检测设置】对话框，碰撞检测有以下三种类型：

无碰撞检测：执行无碰撞检测，即使发生碰撞也允许平滑拖动。

全局碰撞检测：检查整个组件中的各种碰撞，并根据所选择的选项将其指出。

部分碰撞检测：指定零件，在这些零件之间进行碰撞检测。

包括面组：将曲面作为碰撞检测的一部分。

2.查看测量

在运动学分析中，测量可以建立元件上点或运动轴的位置、速度或加速度曲线，有助于了解和分析移动机构所产生的结果，并可提供改进机构设计的信息。

单击工具栏中的【测量】按钮978-7-111-42982-1-Chapter07-70.jpg，系统弹出【测量结果】对话框，如图7-16所示。

在【图形类型】下拉列表中各选项的说明如下：

测量对时间：放映某个测量（位置、速度等）对时间的关系。

测量对测量：放映某个测量（位置、速度等）对另一个测量（位置、速度等）的关系，需要选择一个测量为X轴，另一个为Y轴。(www.daowen.com)

选定图形类型后，单击对话框中的【测量】区域的【创建新测量】按钮978-7-111-42982-1-Chapter07-71.jpg，弹出【测量定义】对话框，在【类型】下拉列表中有【位置】、【速度】、【加速度】等项目，如图7-17所示。


图7-16 测量结果对话

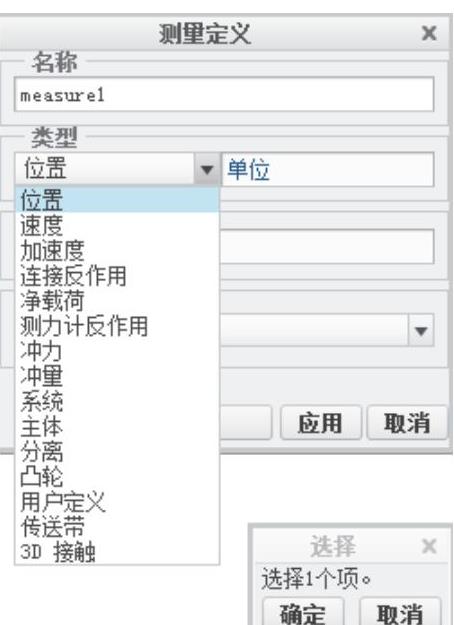

图7-17 测量定义对话框

接下来选择要测量的点或运动轴，选择参考坐标系、测量的矢量分量及评估方法后单击对话框中的【确定】按钮，可以看到在【测量结果】对话框中生成【measure1】测量。

在【测量结果】对话框中选择测量名，然后在结果集中选择运动分析结果名，最后单击对话框顶部的【测量】按钮978-7-111-42982-1-Chapter07-74.jpg，系统弹出【图形工具】对话框显示测量结果，此图形可以保存或打印。

下面通过实例介绍“回放”功能的一般使用方法。

（1）启动Creo Parametric 2.0，单击工具栏中的【打开】按钮978-7-111-42982-1-Chapter07-75.jpg，弹出【打开】对话框，打开随书光盘源文件│ch07│ch0702│ch070204文件中的“z-clcd.asm”。

（2）单击【文件】→【管理会话】→【选择工作目录】，设置工作目录至ch07│ch0702│ch070204。

（3）单击选项卡中的【应用程序】→【机构】命令按钮，进入运动仿真模块。

（4）单击【机构树】下的978-7-111-42982-1-Chapter07-76.jpg前面的三角符号，在下拉列表的978-7-111-42982-1-Chapter07-77.jpg命令处右击鼠标，在弹出的快捷菜单中单击【运行】命令，机构运行停止后单击【回放】按钮978-7-111-42982-1-Chapter07-78.jpg，系统弹出【回放】对话框，如图7-18所示。单击【回放】对话框中的保存按钮978-7-111-42982-1-Chapter07-79.jpg，在指定的位置保存分析结果。

（5）单击对话框中的【碰撞检测设置】按钮，在弹出的【碰撞检测设置】对话框中选中【无碰撞检测】按钮，单击【确定】按钮。

（6）在【回放】对话框中单击按钮978-7-111-42982-1-Chapter07-80.jpg，系统弹出【动画】对话框，如图7-19所示，单击对话框中的978-7-111-42982-1-Chapter07-81.jpg，播放绘图窗口中的机构运动。

（7）机构播放结束后，单击对话框中的【捕获】按钮，系统弹出【捕获】对话框，如图7-20所示，单击对话框中的【浏览】按钮，系统弹出【保存副本】对话框，指定保存位置，【名称】输入框中输入视频名称“clcd.mpg”，如图7-21所示，单击【确定】按钮，然后在【捕获】对话框单击【确定】按钮，生成mpg视频文件。


图7-18 回放对话框

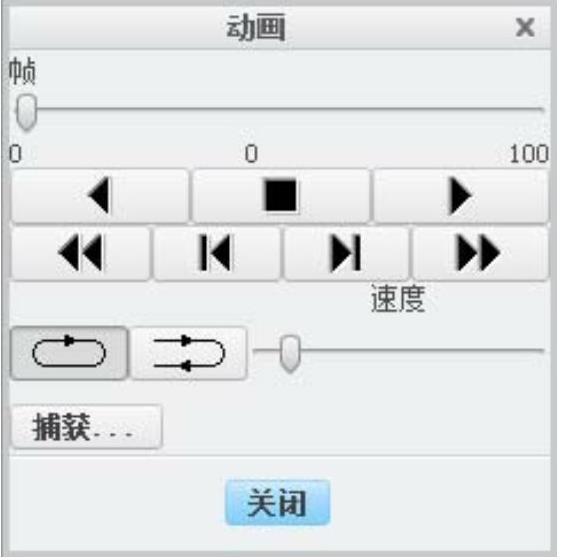

图7-19 动画对话框

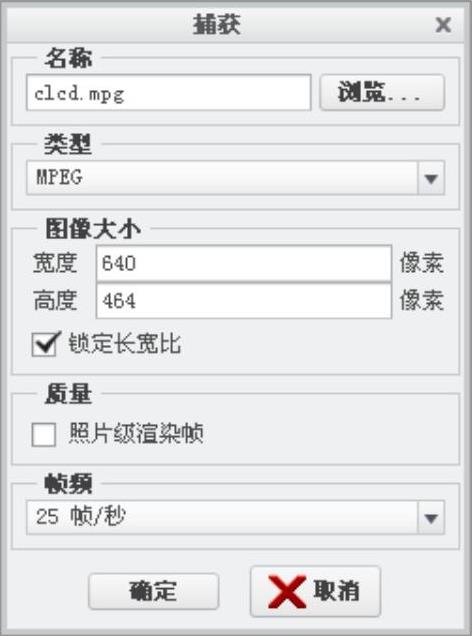

图7-20 捕获对话框

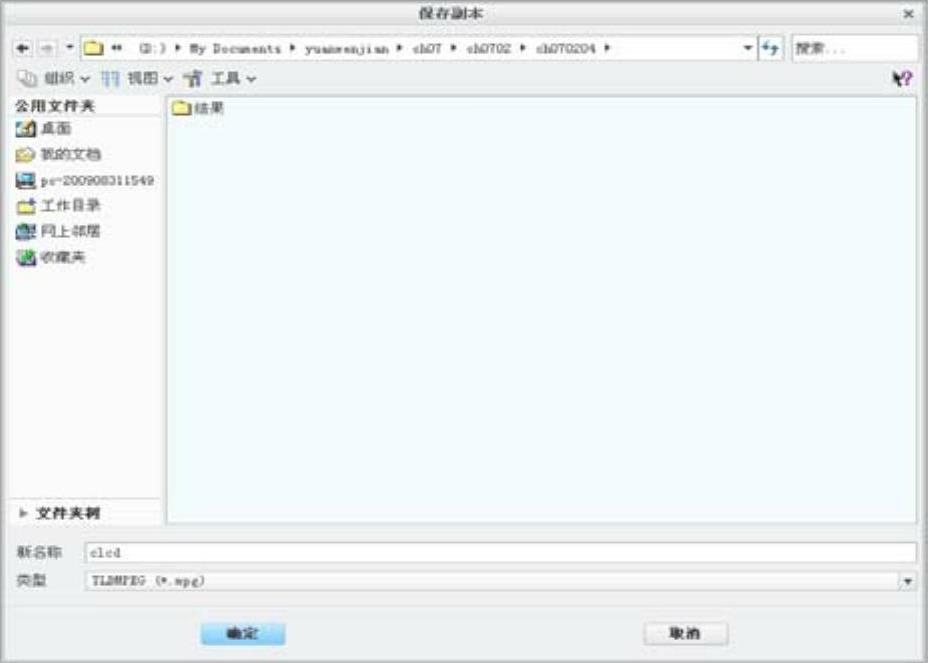

图7-21 保存副本对话框

易错点分析：

分析结果可以作为一个文件单独保存，单击【回放】对话框的保存按钮978-7-111-42982-1-Chapter07-86.jpg单独保存分析结果。若要运用分析结果，则在【回放】对话框中单击【从磁盘中恢复结果集】按钮978-7-111-42982-1-Chapter07-87.jpg恢复分析结果。
