制作思路

电风扇是常用家电之一，由底盘、支撑杆、滑动杆、控制板、连接板、转头以及前后盖组成，需要通过装配将这些部件组装起来得到一个整体，它包括了滑块以及销连接类型，综合性强。下面通过电风扇的装配来巩固上面所学的内容。

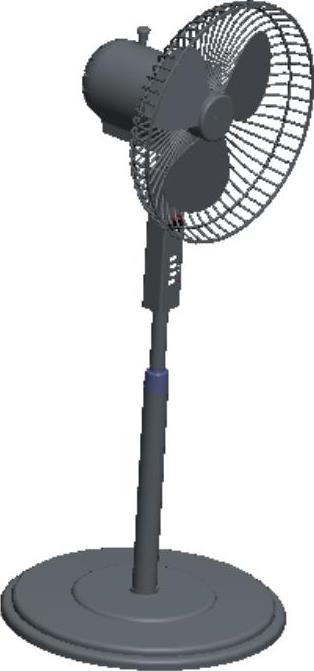

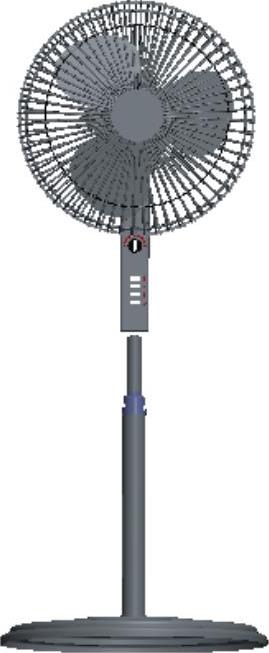

图6-75 电风扇

绘制步骤

1.进入装配界面

（1）启动Creo Parametric 2.0，单击工具栏中的【新建】按钮，或单击【文件】→【新建】命令，弹出【新建】对话框，【类型】选项框选择【装配】选项，【子类型】选项框选择【设计】选项，输入【名称】→dianfengshan，取消选中【使用默认模块】，弹出【模板】对话框，选择【mmns_asm_design】模板，进入装配界面。

（2）单击【文件】→【管理会话】→【选择工作目录】，设置工作目录至随书光盘源文件|ch06|ch0604。

2.装配底盘

单击【组装】按钮，在弹出的【打开】对话框中选择“dipan.prt”，单击【打开】按钮，在约束类型中选择【默认】约束，如图6-76所示，单击【完成】按钮，添加固定元件。

3.装配支撑杆

（1）单击【组装】按钮，在弹出的【打开】对话框中选择“zhichenggan.prt”，单击【打开】按钮，在【用户定义】选项框中选择【刚性】选项，然后在【约束类型】选项框中选择【重合】约束。

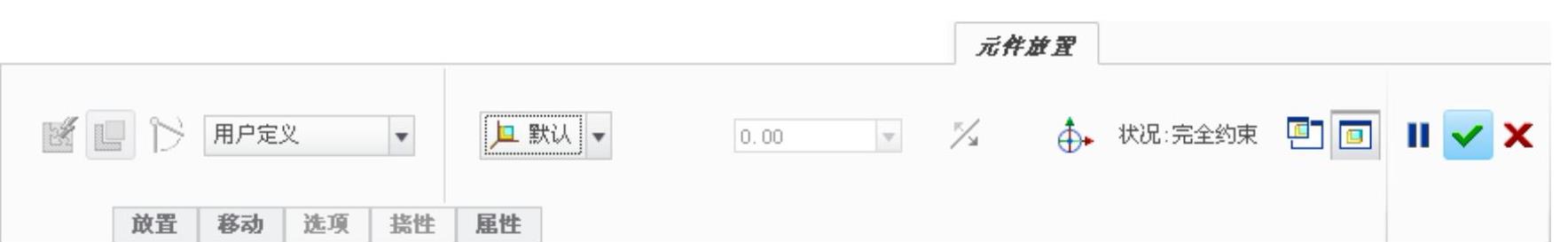

图6-76 选择默认约束

（2）在视图中选择图6-77所示的两根轴作为参考，所得图形如图6-78所示，然后选择图6-79所示的两个面，系统默认为【重合】约束，单击【完成】按钮，完成支撑杆的装配，所得图形如图6-80所示。

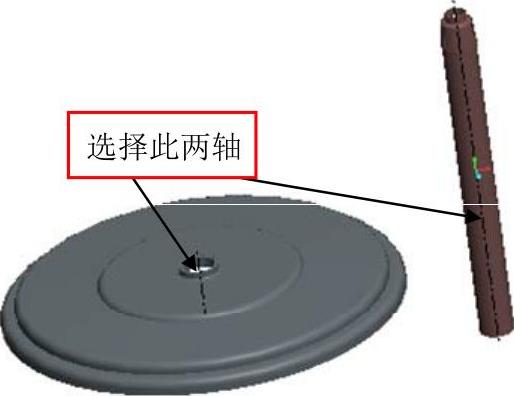

图6-77 选择重合参考

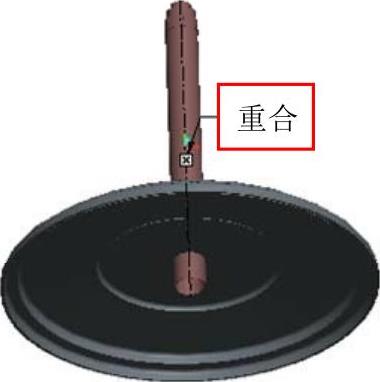

图6-78 重合约束

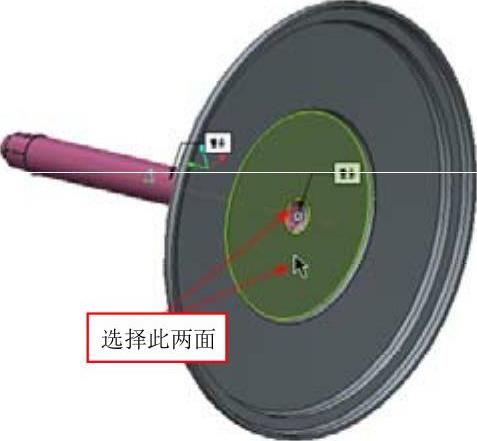

图6-79 选择参考面

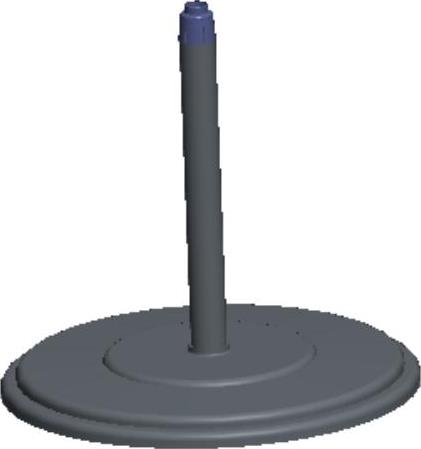

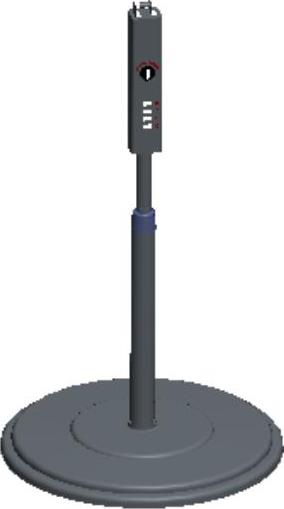

图6-80 支撑杆的装配

4.装配滑动杆

（1）单击【组装】按钮，在弹出的【打开】对话框中选择“huadonggan.prt”，单击【打开】按钮，在【用户定义】选项框中选择【滑块】选项。

（2）在视图中选择图6-81所示的两根轴作为轴对齐参考，将滑动杆从支撑杆中拖出，然后选择图6-82所示的HUADONGGAN：FRONT和ASM_RIGHT面作为旋转参考。

（3）定义滑动杆的滑动范围。单击【放置】界面中的【平移轴】按钮，将滑动杆拖出后选择图6-83所示的两个面作为平移轴约束的参考，在【当前位置】输入框中输入值-150，单击，设置【重新生成值】为-150。选中【启用重新生成值】，选中【最小限制】并输入值-350，选中【最大限制】并输入值-90，此时【放置】界面如图6-84所示。单击【完成】按钮，完成滑动杆的装配。

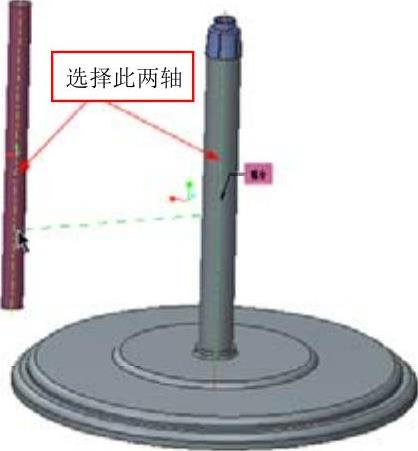

图6-81 选择对齐轴

图6-82 选择旋转面参考

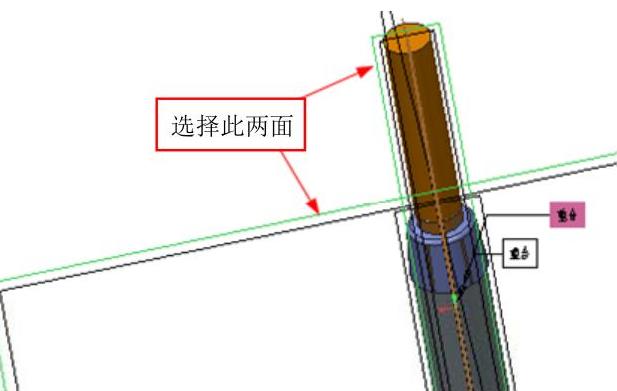

图6-83 选择平移轴参考

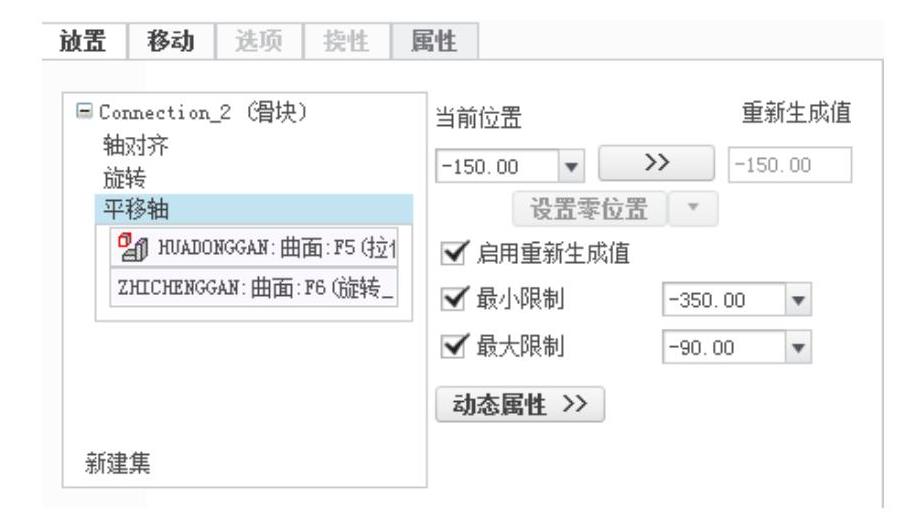

图6-84 放置界面

5.装配控制板

（1）单击【组装】按钮，在弹出的【打开】对话框中选择“kongzhiban.prt”，单击【打开】按钮，在【用户定义】选项框中选择【刚性】选项，并在【约束类型】选项框中选择【重合】约束。

（2）在视图中选择图6-85所示的两根轴作为参考，拖动后所得图形如图6-86所示。然后选择图6-87所示的两个面，系统默认为【重合】约束，然后再次单击视图中的和面，系统也默认为【重合】约束，单击【完成】按钮，完成控制板的装配，所得图形如图6-88所示。

6.装配连接板

（1）单击【组装】按钮，在弹出的【打开】对话框中选择“lianjieban.prt”，单击【打开】按钮，在【用户定义】选项框中选择【销】选项。

（2）在视图中选择图6-89所示的两根轴作为轴对齐参考，然后选择图6-90所示的LIANJIEBAN：RIGHT和KONGZHIBAN：RIGHT两个面作为平移参考，【约束类型】选择【重合】。

（3）定义连接板的旋转范围，将连接板旋转至如图6-91所示的位置，然后单击【放置】界面中的【旋转轴】按钮，选择图6-92所示的两个平面，在【当前位置】框中输入值0；单击，设置【重新生成值】为0，选中【启用重新生成值】，选中【最小限制】并输入值-30，选中【最大限制】并输入值30，此时【放置】界面如图6-93所示。单击【完成】按钮，完成连接板的装配，所得图形如图6-94所示。

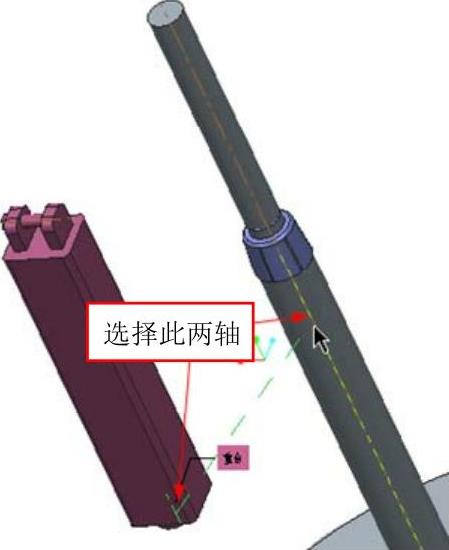

图6-85 选择重合参考

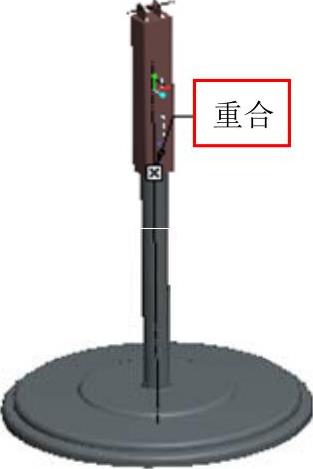

图6-86 重合约束

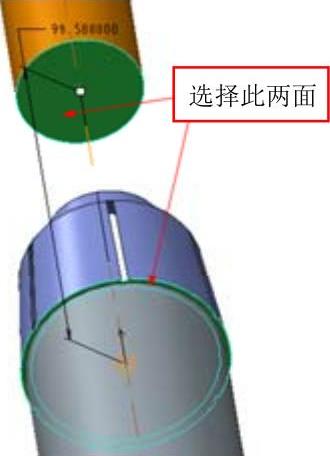

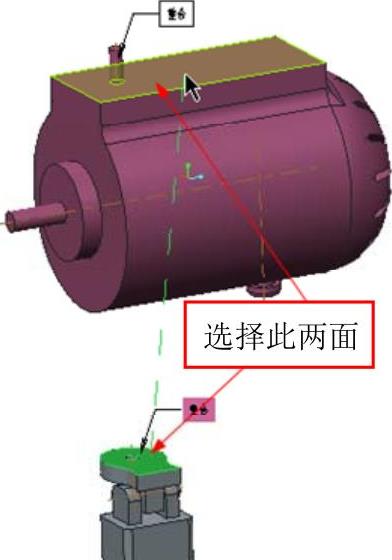

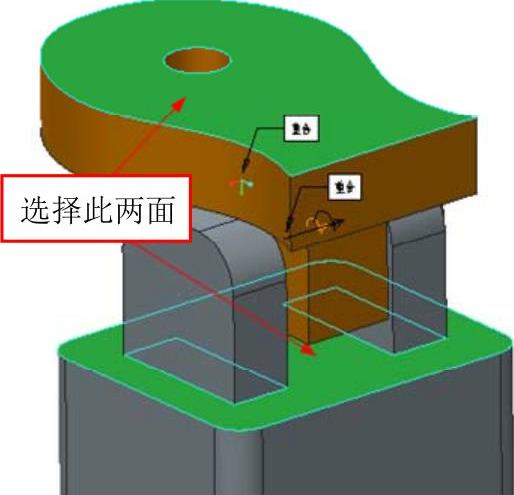

图6-87 选择面重合参考

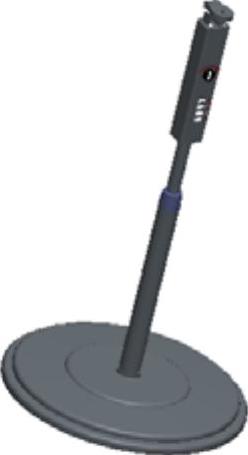

图6-88 控制板装配

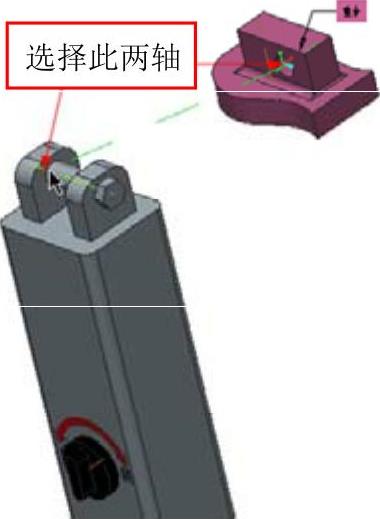

图6-89 选择轴对齐参考(www.daowen.com)

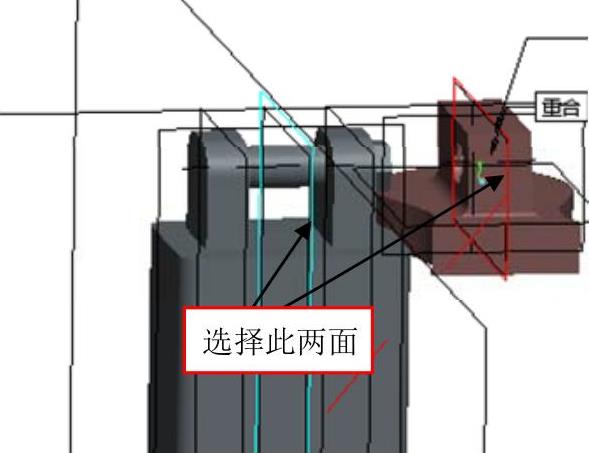

图6-90 选择平移参考

图6-91 旋转后的位置

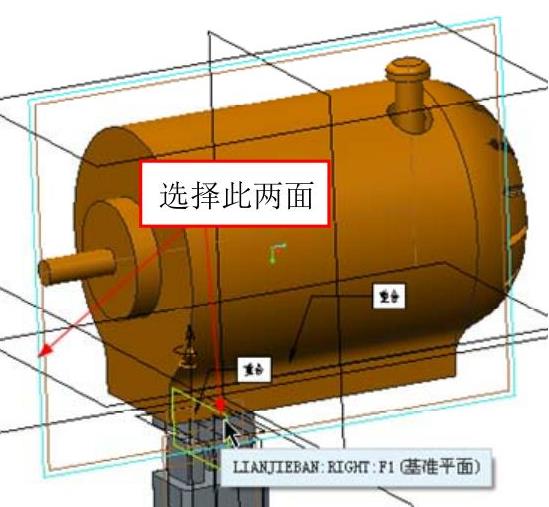

图6-92 选择旋转参考面

图6-93 放置界面

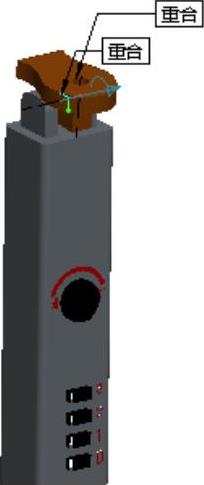

图6-94 连接板装配

7.装配转头

（1）单击【组装】按钮，在弹出的【打开】对话框中选择“zhuantou.prt”，单击【打开】按钮，在【用户定义】选项框中选择【销】选项。

（2）在视图中选择图6-95所示的两根轴作为轴对齐参考，然后选择图6-96所示的两个面作为平移参考，【放置】界面中的【约束类型】选择【重合】，单击【反向】按钮。

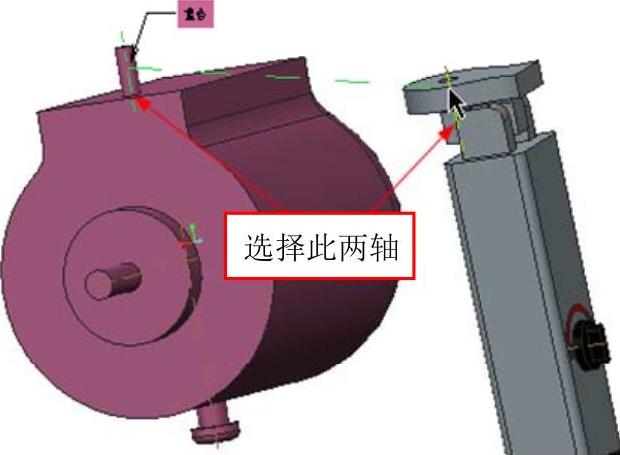

图6-95 选择轴对齐参考

图6-96 选择平移参考

（3）定义转头的转动范围。单击【放置】界面中的【旋转轴】按钮，选择图6-97所示的ZHUANTOU：RIGHT和LIANJIEBAN：RIGHT两个平面，在【当前位置】框中输入值0。单击，设置【重新生成值】为0，选中【启用重新生成值】，选中【最小限制】并输入值-45，选中【最大限制】并输入值45，此时【放置】界面如图6-98所示。单击【完成】按钮，完成转头的装配，所得图形如图6-99所示。

图6-97 选择旋转参考

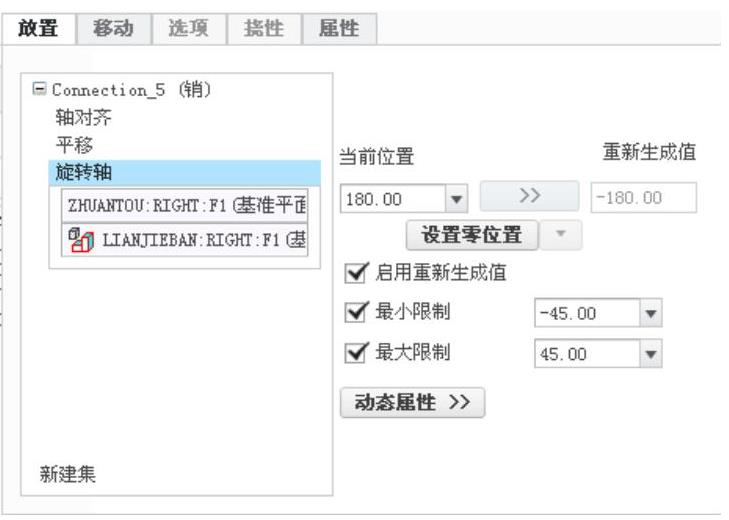

图6-98 放置界面

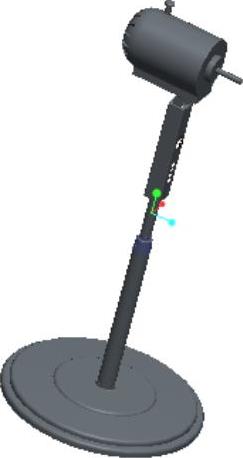

图6-99 转头装配

8.装配后盖

（1）单击【组装】按钮，在弹出的【打开】对话框中选择“hougai.prt”，单击【打开】按钮，在【用户定义】选项框中选择【刚性】选项，然后在【约束类型】选项框中选择【重合】约束。

（2）在视图中选择图6-100所示的两个面作为参考（后盖的面为中间圆圈背面的圆平面），然后选择图6-101所示的两根轴，系统默认为【重合】约束。单击【放置】按钮，然后单击【放置】界面中的【新建约束】按钮，在视图中单击和面，系统默认为【重合】约束。单击【完成】按钮，完成后盖的装配，所得图形如图6-102所示。

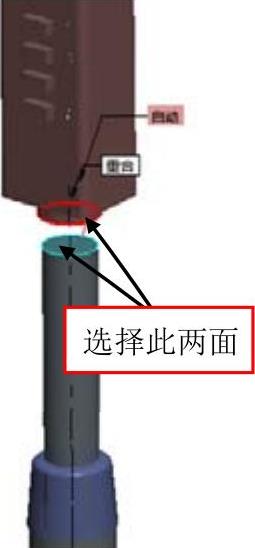

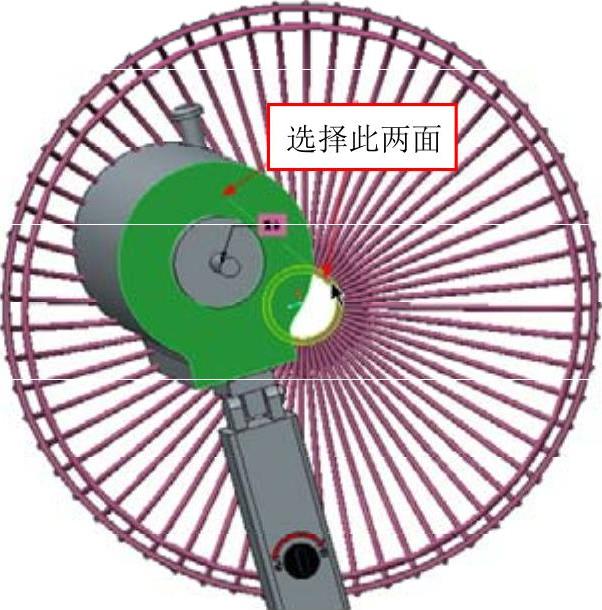

图6-100 选择面参考

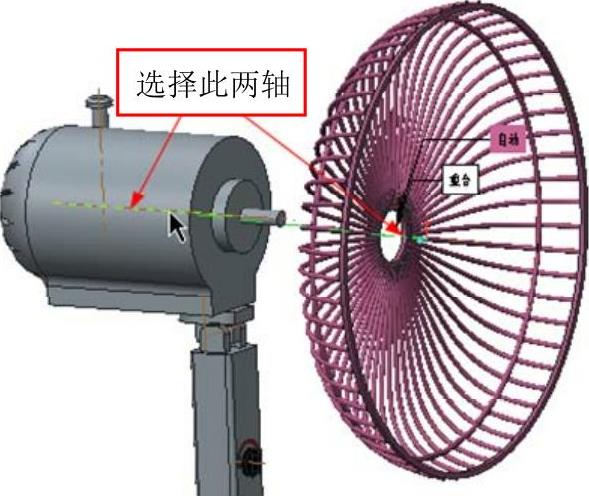

图6-101 选择轴参考

9.装配扇叶

（1）单击【组装】按钮，在弹出的【打开】对话框中选择“shanye.prt”，单击【打开】按钮，在【用户定义】选项框中选择【销】选项。

（2）在视图中选择图6-103所示的两根轴作为轴对齐参考，然后选择图6-104所示的两个面作为平移参考。【放置】界面中的【约束类型】选择【距离】，输入值5。单击【反向】按钮，单击【完成】按钮，完成扇叶的装配，所得图形如图6-105所示。

图6-102 后盖装配

图6-103 选择轴对齐参考

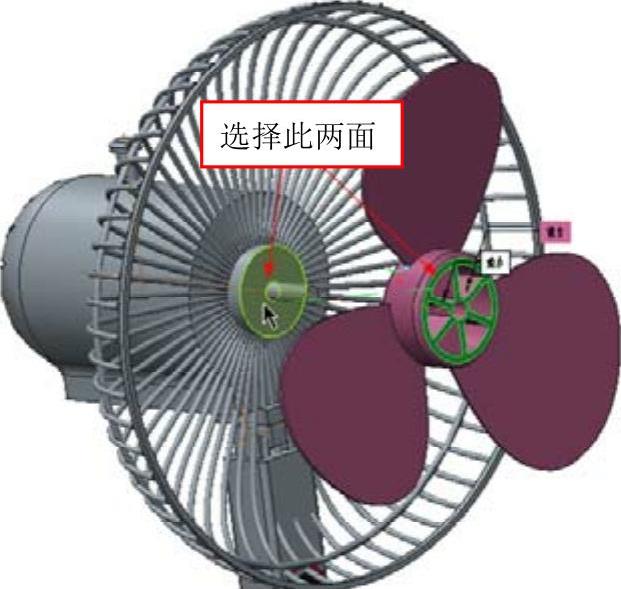

图6-104 选择平移参考

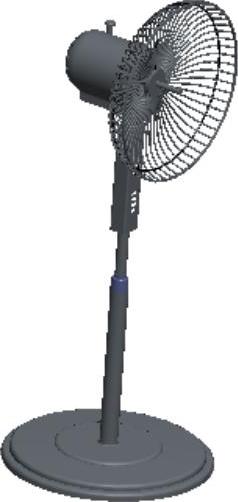

图6-105 扇叶装配

10.装配前盖

（1）单击【组装】按钮，在弹出的【打开】对话框中选择“qiangai.prt”。单击【打开】按钮，在【用户定义】选项框中选择【刚性】选项，并在【约束类型】选项框中选择【重合】约束。

（2）在视图中选择图6-106所示的两个面作为参考，单击【放置】界面中的【反向】按钮，选择图6-107所示的两根轴，【放置】界面中的【约束类型】选择【重合】约束，然后单击【放置】界面中的【新建约束】按钮，在视图中单击和面，系统默认为【重合】约束。单击【完成】按钮，完成后盖的装配，所得图形如图6-75所示，此时电风扇的装配完成。

易错点剖析

➢在进行装配时，装配关系要明确，例如装配控制板时，由于控制板是随着滑动杆一起运动的，所以控制板只能定义在滑动杆上。如定义和面重合而不能定义控制板上的面和底座、支撑杆或者装配体的面重合，否则控制板不能随着滑动杆一起运动。

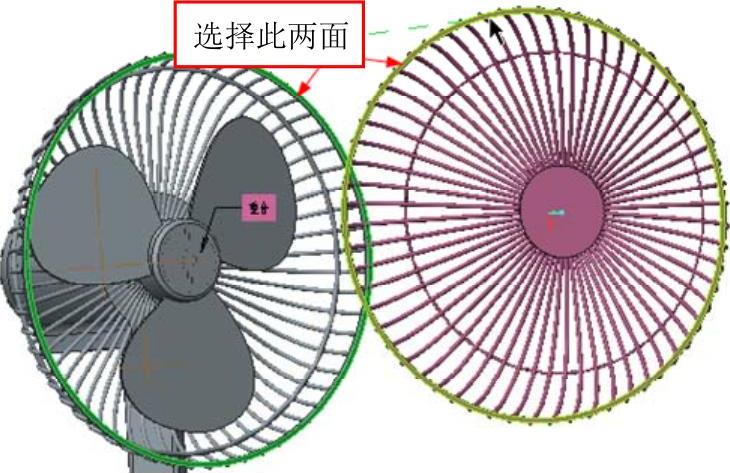

图6-106 选择平面参考

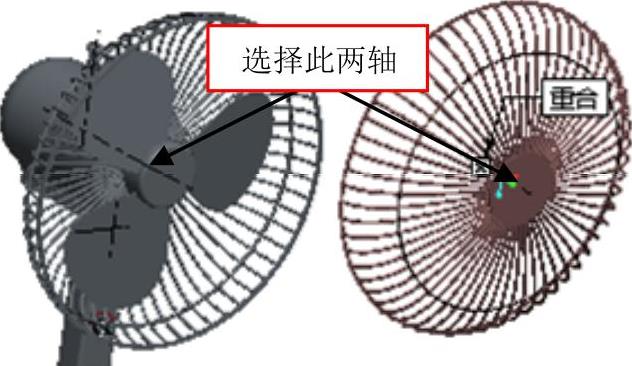

图6-107 选择轴参考
