槽是指将连接元件上的点约束在凹槽中心的曲线上形成槽连接。

（1）启动Creo Parametric 2.0，单击工具栏中的【新建】按钮，或单击【文件】→【新建】命令，弹出【新建】对话框，【类型】选项框选择【装配】选项，【子类型】选项框选择【设计】选项，输入【名称】→ch060309，取消选中【使用默认模块】，弹出【模板】对话框，选择【mmns_asm_design】模板，进入装配界面。

（2）单击【文件】→【管理会话】→【选择工作目录】，设置工作目录至随书光盘源文件|ch06|ch0603|ch060309。

（3）单击【组装】按钮，弹出【打开】对话框，选择“cao.prt”，单击【打开】按钮，在约束类型中选择【默认】约束，添加固定元件，单击控制面板中的【完成】按钮。

（4）单击【组装】按钮，弹出【打开】对话框，选择“qiu.prt”，单击【打开】按钮，在【用户定义】选项框中选择【槽】选项，定义连接类型。

（5）单击【放置】按钮，为【直线上的点】选择图6-72所示的点和曲线，然后单击【放置】界面中的【新建集】按钮。接着选择如图6-73所示的点和曲线，所得图形如图6-74所示。

（6）单击【完成】按钮，完成槽连接，通过拖动球可以看到球在凹槽内运动。

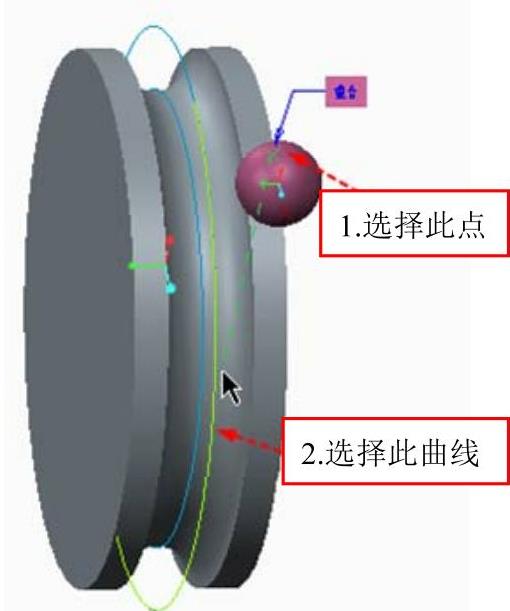

图6-72 选择点和曲线(www.daowen.com)

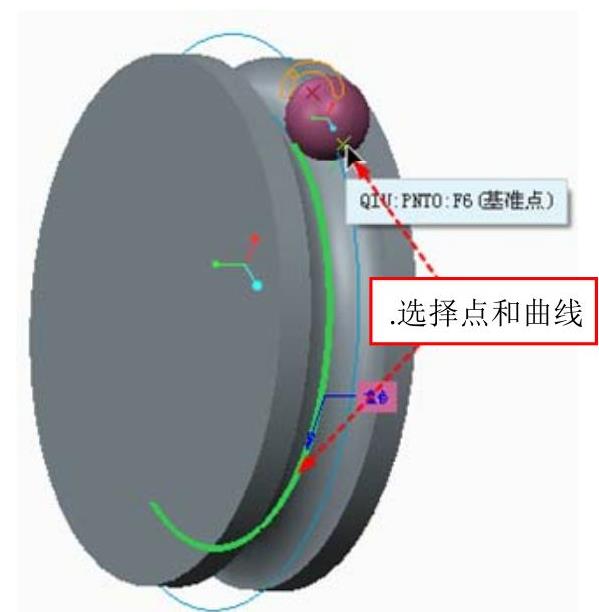

图6-73 选择点和曲线

图6-74 槽连接

易错点剖析

➢选择曲线时要按住ctrl键选择整个曲线。

➢本例定义两个槽连接是为了不让球绕一点旋转。

➢【放置】界面中的【槽轴】用于定义球在凹槽内的运动范围，可选择定义。
