焊缝连接图解and2.0版本操作

焊缝是指将两个元件粘接在一起,连接元件和附着元件间没有任何相对运动。它只能是坐标系对齐约束。

(1)启动Creo Parametric 2.0,直接单击工具栏中的【新建】按钮978-7-111-42982-1-Chapter06-122.jpg,或单击【文件】→【新建】命令,弹出【新建】对话框,【类型】选项框选择【装配】选项,【子类型】选项框选择【设计】选项,输入【名称】→ch060307,取消选中【使用默认模块】,弹出【模板】对话框,选择【mmns_asm_design】模板,进入装配界面。

(2)单击【文件】→【管理会话】→【选择工作目录】,设置工作目录至随书光盘源文件|ch06|ch0603|ch060307。

(3)单击【组装】按钮978-7-111-42982-1-Chapter06-123.jpg,弹出【打开】对话框,选择“weld1.prt”,单击【打开】按钮,在约束类型中选择【默认】约束,单击控制面板中的【完成】按钮978-7-111-42982-1-Chapter06-124.jpg,添加固定元件。

(4)单击【组装】按钮978-7-111-42982-1-Chapter06-125.jpg,弹出【打开】对话框,选择“weld2.prt”,单击【打开】按钮,在【用户定义】选项框中选择【焊缝】选项,定义连接类型。

(5)单击【放置】控制面板,选择【坐标系】约束的两个坐标系,分别选择固定元件上的两个坐标系,如图6-66所示,所得图形如图6-67所示,其【放置】控制面板的界面如图6-68所示。

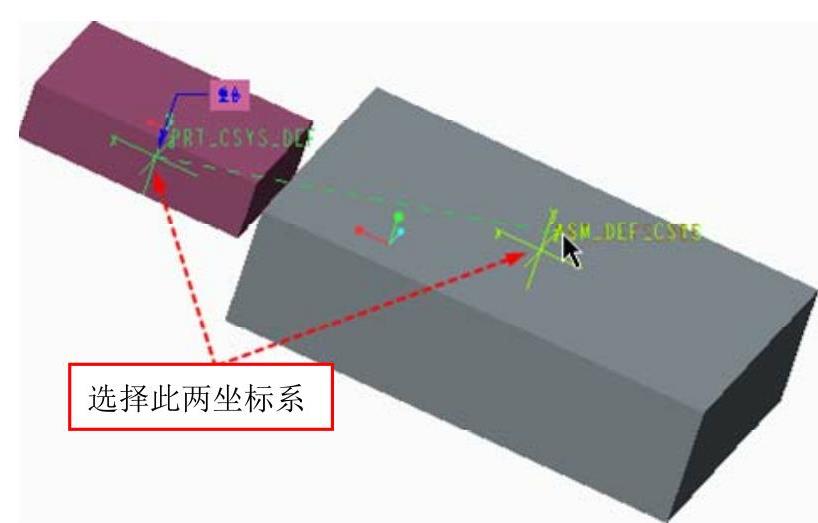

图6-66 选择坐标系

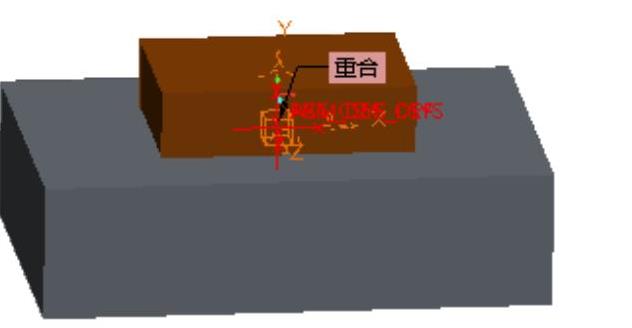

图6-67 焊缝连接

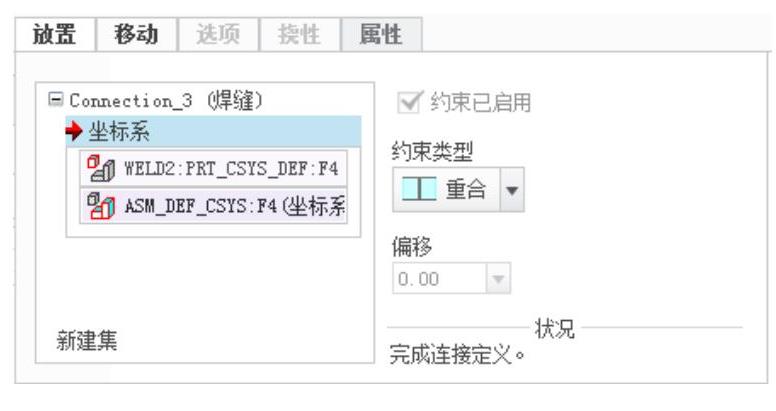

图6-68 焊缝放置界面

(6)单击【完成】按钮978-7-111-42982-1-Chapter06-129.jpg,完成焊缝连接的定义。
