滑块是指滑动连接，其自由度为1，零件可沿某一轴平移。

（1）启动Creo Parametric 2.0，单击工具栏中的【新建】按钮，或单击【文件】→【新建】命令，弹出【新建】对话框，【类型】选项框选择【装配】选项，【子类型】选项框选择【设计】选项，输入【名称】→“ch060303”，取消选中【使用默认模块】，弹出【模板】对话框，选择【mmns_asm_design】模板，进入装配界面。

（2）单击【文件】→【管理会话】→【选择工作目录】，设置工作目录为随书光盘源文件|ch06|ch0603|ch060303。

（3）单击【组装】按钮，弹出【打开】对话框，选择“ground.prt”，单击【打开】按钮，在约束类型中选择【默认】约束，添加固定元件，单击控制面板中的【完成】按钮。

（4）单击【组装】按钮，弹出【打开】对话框，选择“yuan.prt”，单击【打开】按钮，在【用户定义】选项框中选择【滑块】选项，定义连接类型。

（5）单击控制面板中的【放置】按钮，从弹出的界面可以看出滑块包含两个预定义的约束：轴对齐和旋转。

（6）为【轴对齐】选择参考，分别选择图6-49所示的两条轴线，所得图形如图6-50所示，此时【放置】界面如图6-51所示。

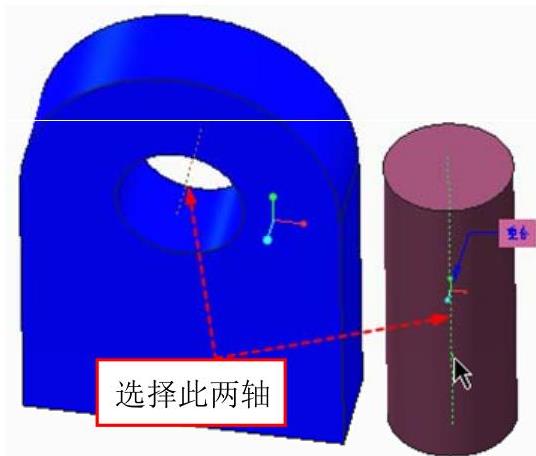

图6-49 选择轴对齐参考

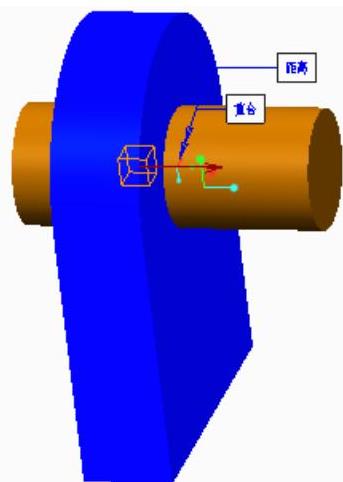

图6-50 轴对齐约束

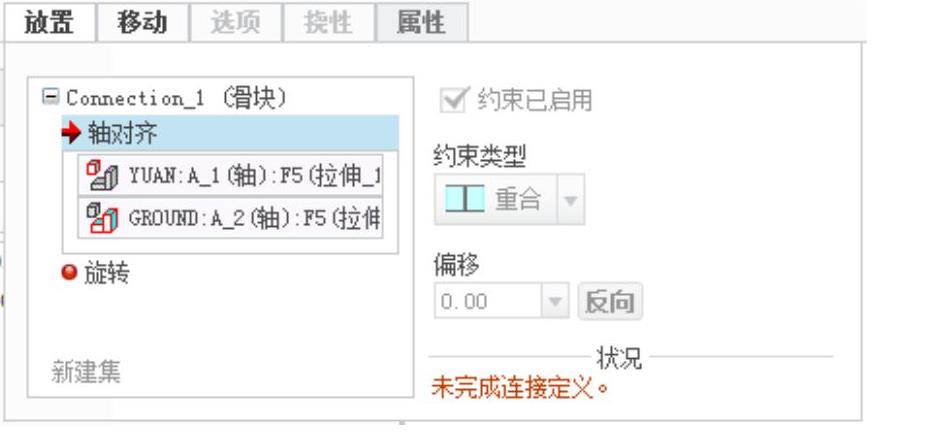

图6-51 轴对齐放置界面

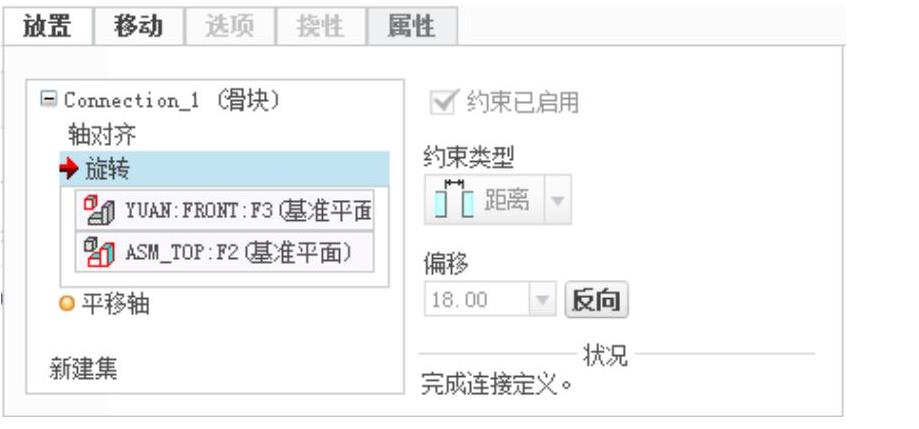

（7）为【旋转】约束选择参考，分别选择图6-52所示的YUAN：FRON及ASMTOP两个面为参考面，所得图形如图6-53所示。此时圆柱不能旋转，【放置】界面如图6-54所示。(www.daowen.com)

图6-52 选择旋转参考

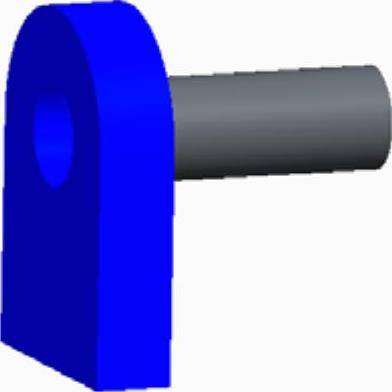

图6-53 旋转约束

图6-54 旋转放置界面

（8）此处还可以定义滑块平移的距离，在【放置】控制面板中单击第三个约束【平移轴】，分别选择图6-55所示两个元件的一个平面，然后单击【设置零位置】，将【最小限制】设置为0，最大限制设置为30，此时【放置】界面如图6-56所示。最后单击【完成】按钮，完成滑块连接定义。此时单击工具栏中的【拖动元件】按钮，然后单击圆柱，移动鼠标即可看到圆柱可在一定范围内滑动。

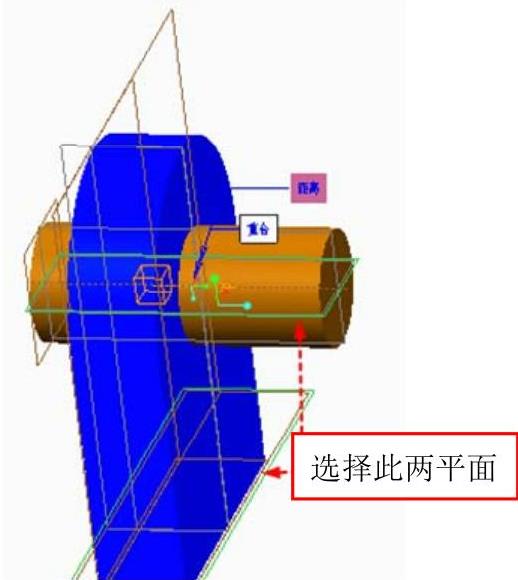

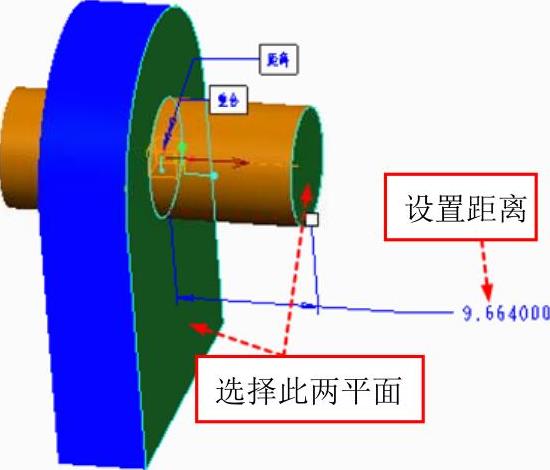

图6-55 平移参考

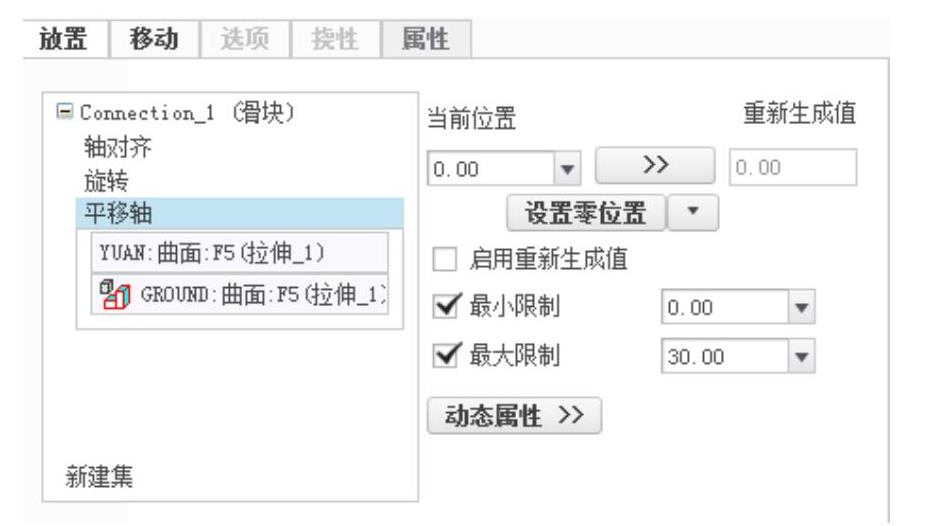

图6-56 平移轴放置界面

易错点剖析

➢第三个平移轴约束与上一节的旋转轴一样可选择定义，不定义时默认滑块可以无限平移，定义时滑块只能平移指定的距离。
