制作思路

本例创建大门,如图5-95所示。首先大门基础的右护台和左护台分别通过拉伸创建,中间拉伸台阶,在台阶上拉伸出一根柱子,通过阵列创建所有的柱子,最后在柱子顶上创建顶蓬得到完成的模型。

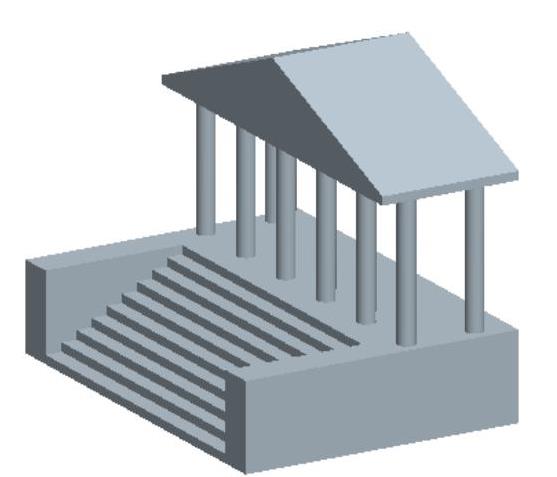

图5-95 大门

绘制步骤

1.新建模型

单击工具栏中的【新建】按钮978-7-111-42982-1-Chapter05-155.jpg,弹出【新建】对话框。在【类型】中选择【零件】,取消处于选中状态的【使用默认模板】选项,在【名称】中输入零件的名称“damen.prt”,单击【确定】按钮。弹出【新文件选项】对话框,选择【mmns_part_solid】模板,单击【确定】按钮进入实体建模界面。

2.拉伸右护台

(1)单击【模型】工具栏里的【拉伸】按钮978-7-111-42982-1-Chapter05-156.jpg,打开【拉伸】操控板。

(2)在工作区选择基准平面FRONT作为草绘平面。绘制截面如图5-96所示。单击【确定】按钮978-7-111-42982-1-Chapter05-157.jpg,退出草图绘制环境

(3)选取【可变】深度选项978-7-111-42982-1-Chapter05-158.jpg。输入250作为可变深度值。单击【确定】按钮978-7-111-42982-1-Chapter05-159.jpg完成特征,如图5-97所示。


图5-96 绘制草图

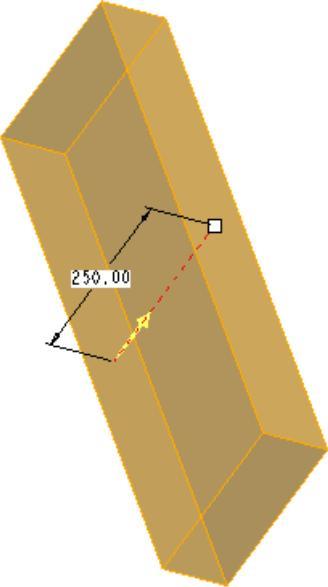

图5-97 预览特征

3.拉伸台阶

(1)单击【模型】工具栏里的【拉伸】按钮978-7-111-42982-1-Chapter05-162.jpg,打开【拉伸】操控板。

(2)选择图5-98所示拉伸特征的侧面作为草图绘制平面,在其上绘制图5-99所示的截面,单击【确定】按钮978-7-111-42982-1-Chapter05-163.jpg,退出草图绘制环境。


图5-98 选择草绘平面

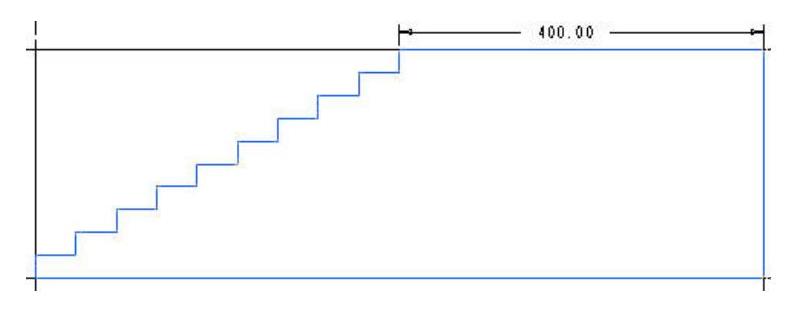

图5-99 绘制草图

(3)在操控板上输入可变深度为900,如图5-100所示。单击【确定】按钮978-7-111-42982-1-Chapter05-166.jpg,完成拉伸。

4.拉伸左护台

(1)单击【模型】工具栏里的【拉伸】按钮978-7-111-42982-1-Chapter05-167.jpg,打开【拉伸】操控板。

(2)选择基准平面FRONT作为草图绘制平面,在其上绘制图5-101所示的矩形,单击【确定】按钮978-7-111-42982-1-Chapter05-168.jpg,退出草图绘制环境。

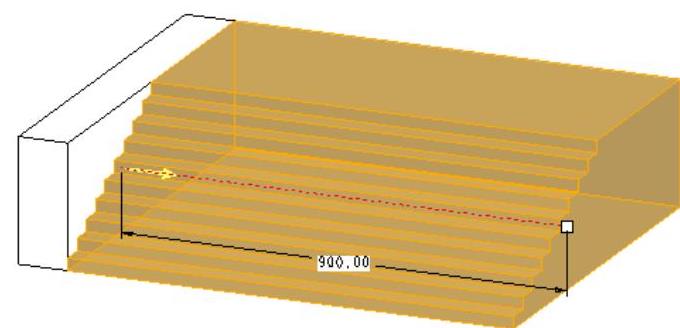

图5-100 预览特征


图5-101 绘制草图

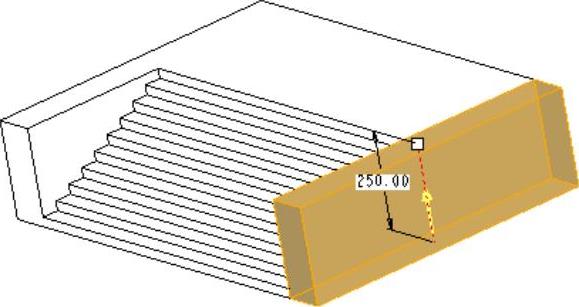

(3)在操控板中输入可变深度为250,如图5-102所示。单击【确定】按钮978-7-111-42982-1-Chapter05-171.jpg,完成拉伸。

5.拉伸一根柱子

(1)单击【模型】工具栏里的【拉伸】按钮978-7-111-42982-1-Chapter05-172.jpg,打开【拉伸】操控板。

(2)选择图5-103所示拉伸特征的顶面作为草图绘制平面,在其上绘制图5-104所示的圆。


图5-102 预览特征(www.daowen.com)

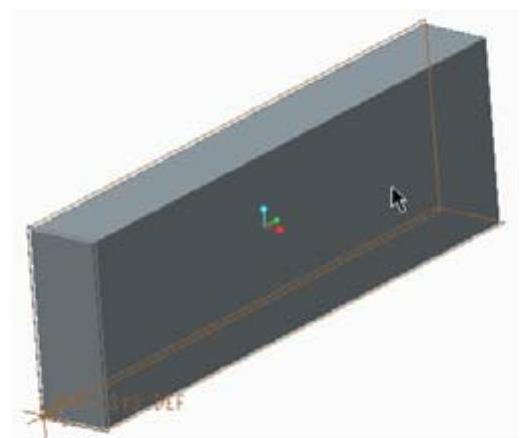

图5-103 选择草绘平面


图5-104 绘制草图

(3)在操控板中输入可变深度为400,如图5-105所示。单击【确定】按钮978-7-111-42982-1-Chapter05-176.jpg,完成拉伸。

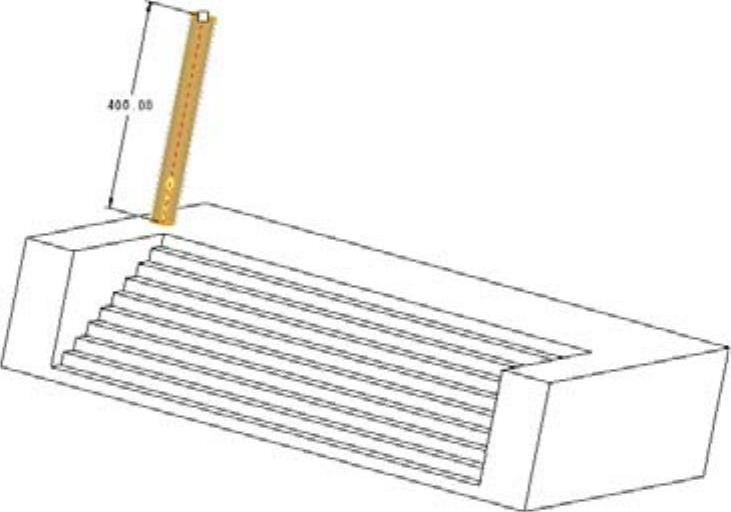

图5-105 预览特征

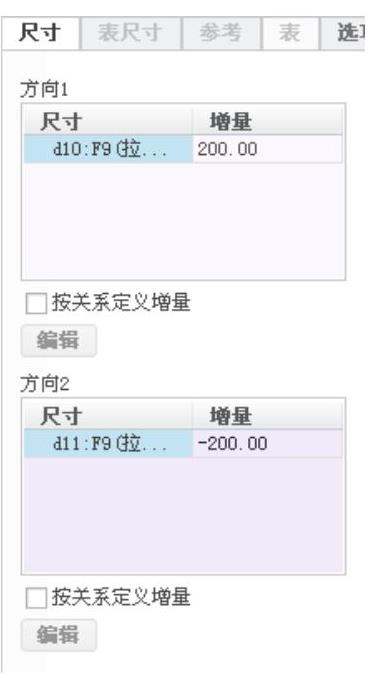

图5-106 选择方向

6.阵列柱子

(1)在模型树上选择上一步创建的拉伸柱特征。

(2)单击【模型】工具栏里的【阵列】按钮978-7-111-42982-1-Chapter05-179.jpg,打开【阵列】操控板。

(3)选择【50】作为特征的第一个方向。输入200作为尺寸增量值。

(4)在操控板上,在【第二方向尺寸选取】框内部单击。选择300为第二个方向的引导尺寸。输入-200作为尺寸增量值,如图5-106所示。

(5)在【阵列】操控板中,输入6作为第一方向上实例的数值。输入2作为第二方向上实例的数值。

(6)选择不需要的阵列实例进行去除,如图5-107所示。单击【确定】按钮978-7-111-42982-1-Chapter05-180.jpg,完成阵列操作,结果如图5-108所示。

7.创建偏移基准平面

(1)单击【基准】功能区中的【平面】按钮978-7-111-42982-1-Chapter05-181.jpg,打开【基准平面】对话框。

(2)选择拉伸体的前端表面TOP平面作为从其偏移的平面,如图5-109所示。

(3)在文本框中输入400。单击【确定】按钮。


图5-107 预览阵列位置


图5-108 阵列

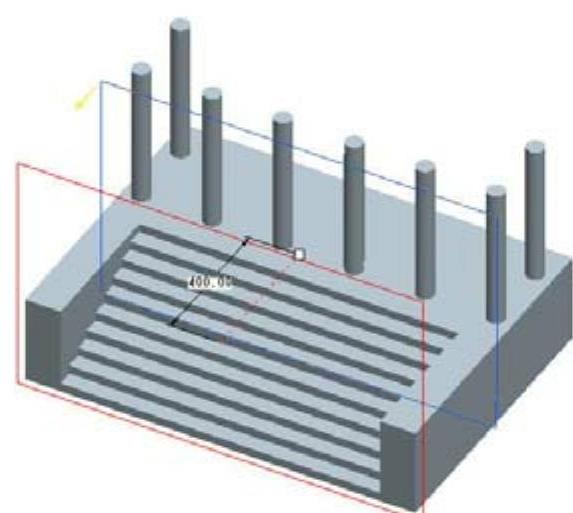

图5-109 偏移基准平面

8.拉伸顶蓬

(1)单击【模型】工具栏里的【拉伸】按钮978-7-111-42982-1-Chapter05-185.jpg,打开【拉伸】操控板。

(2)选择新创建的基准平面DIM1作为草图绘制平面,绘制图5-110所示的截面图。单击【确定】按钮978-7-111-42982-1-Chapter05-186.jpg,退出草图绘制环境。

(3)在操控板中输入可变深度为400,如图5-111所示。单击【确定】按钮978-7-111-42982-1-Chapter05-187.jpg,完成拉伸。完成后的模型如图5-95所示。

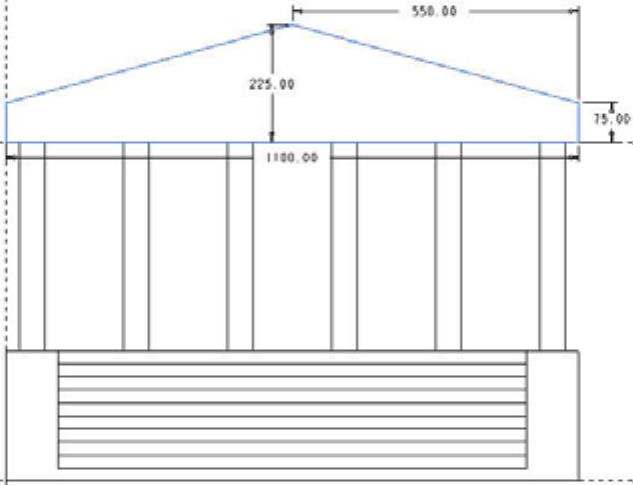

图5-110 绘制草图

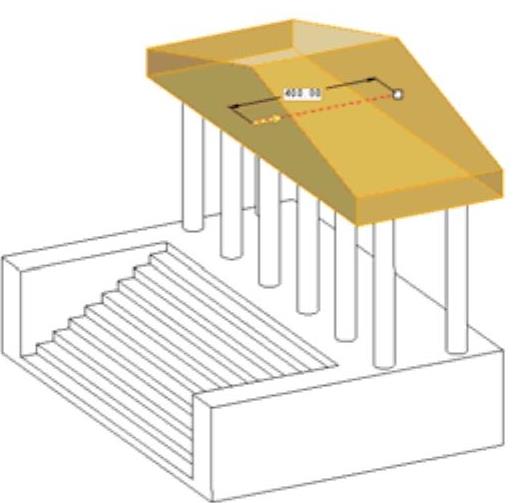

图5-111 预览特征
