方向阵列通过指定方向并拖动控制滑块设置阵列增长的方向和增量来创建自由形式阵列，即先指定特征的阵列方向，然后再指定尺寸值和行列数的阵列方式。方向阵列可以为单向或双向。创建方向阵列的具体操作步骤如下：

（1）单击工具栏中的【打开】按钮，打开【文件打开】对话框，打开【chicunzhenlie】文件。

（2）在模型树中单击【拉伸2】选取孔特征，然后单击【模型】工具栏里的【阵列】按钮，打开【阵列】操控板。

（3）从阵列类型下列列表框中选取阵列类型为【方向】类型，则弹出方向类型阵列操控板，如图5-80所示。

（4）单击方向类型阵列操控板1后面的收集器，然后在模型中选取RIGHT平面，并在该收集器后的文本框中输入阵列数量3，第二个文本框中输入阵列尺寸120。

（5）单击方向类型阵列操控板2后面的收集器，然后在模型中选取TOP平面，并在该收集器后的文本框中输入阵列数量3，第二个文本框中输入阵列尺寸50。此时模型预显阵列特征，如图5-81所示。

(www.daowen.com)

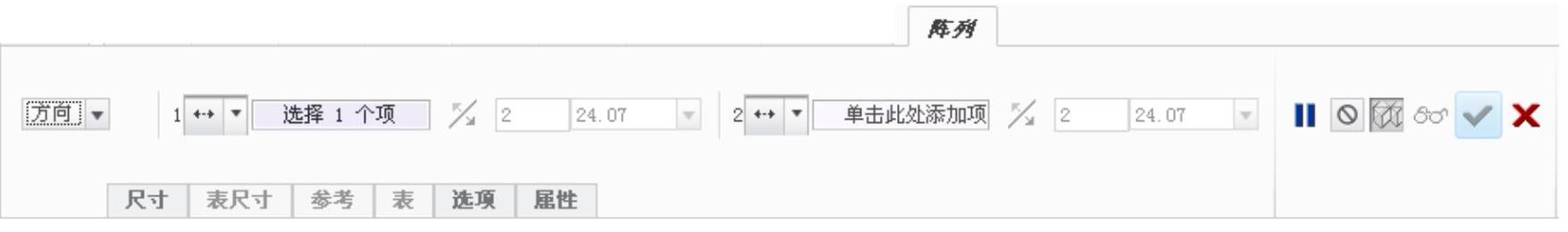

图5-80 【方向阵列】操控板

（6）由预显阵列可以看出阵列在第二个方向上不符合要求，因此单击方向类型阵列操控板【2】后面的按钮，使阵列在第二个方向上反向。单击【确定】按钮，得到阵列结果，如图5-82所示。

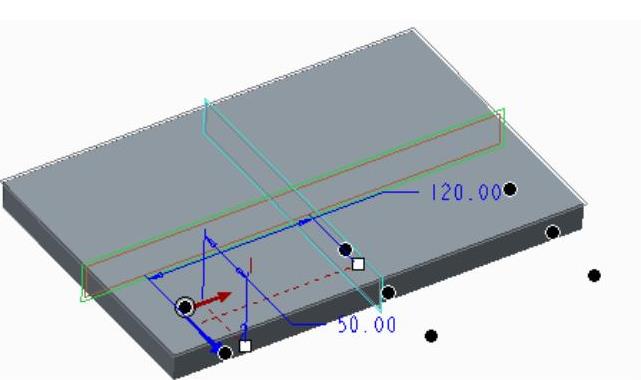

图5-81 阵列结果预显

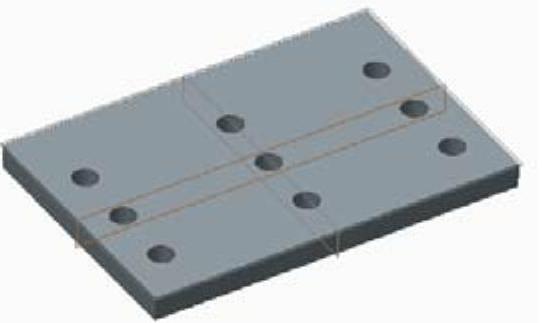

图5-82 阵列结果
