尺寸阵列是通过选择特征的定位尺寸来阵列参数的阵列方式。创建【尺寸】阵列时，选取特征尺寸，并指定这些尺寸的增量变化以及阵列中的特征实例数。【尺寸】阵列可以是单向阵列（如孔的线性阵列），也可以是双向阵列（如孔的矩形阵列）。换句话说，双向阵列将实例放置在行和列中。

尺寸阵列的具体操作步骤如下：

（1）单击工具栏中的【打开】按钮，打开【文件打开】对话框，打开【chicunzhenlie】文件，如图5-74所示。

图5-74 原始模型

（2）在模型树中单击【拉伸2】选取孔特征，然后单击【模型】工具栏里的【阵列】按钮，打开【阵列】操控板。并在阵列类型下拉列表框中选择【尺寸】类型，则系统弹出尺寸类型阵列操控板，如图5-75所示。此时，模型上此特征的相关参数将显示出来，如图5-76所示。

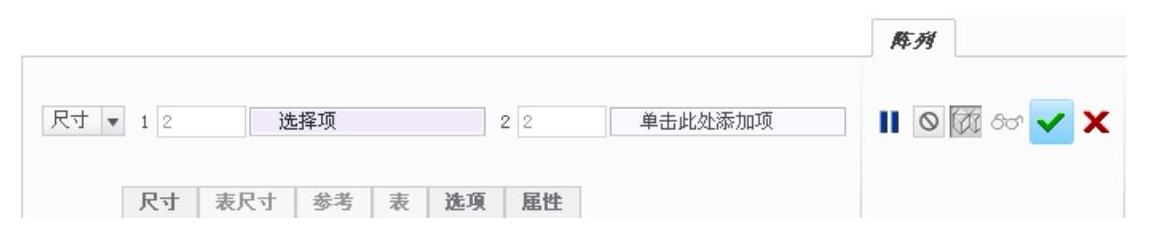

图5-75 尺寸阵列操控板

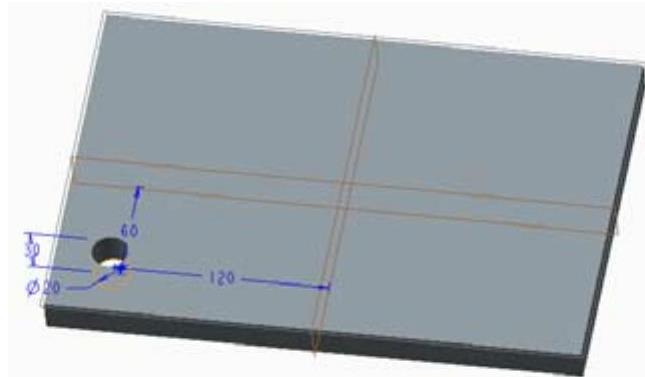

图5-76 模型尺寸显示

（3）在阵列操控板上单击【1】后面的收集器，然后在模型中选取水平尺寸120。

（4）在阵列操控板上单击【2】后面的收集器，然后在模型中选取水平尺寸60。

（5）选取完成后单击操控板上的【尺寸】按钮，弹出【尺寸】下滑面板，如图5-77。(www.daowen.com)

（6）单击【尺寸】下滑面板中【方向1】下的尺寸值120，使之处于可编辑状态，然后将其值改为80。

（7）用同样的方法，将第2方向上的尺寸值改为30，此时模型预显阵列特征，如图5-78所示。

（8）从预显模型中可以看到阵列方向不理想，需要将阵列特征反向。将【尺寸】下滑面板中【方向1】下的尺寸值和【方向2】下的尺寸值分别改为-80和-30，然后单击【尺寸】按钮关闭【尺寸】下滑面板。

（9）在操控板中1后面的文本框中输入4，使矩形阵列特征为4列。

（10）在操控板中2后面的文本框中输入5，使矩形阵列特征为5行。

（11）单击【确定】按钮完成阵列操作，阵列结果如图5-79所示。

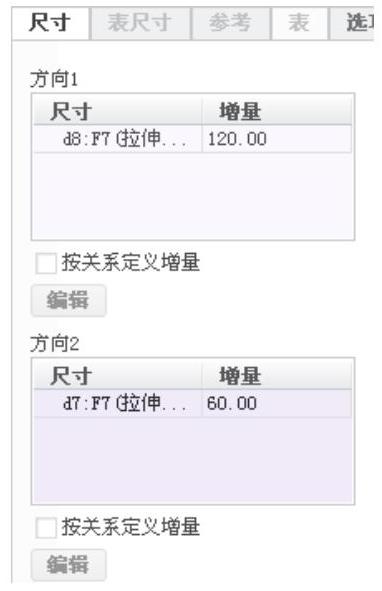

图5-77 【尺寸】按钮下滑面板

图5-78 阵列结果预显

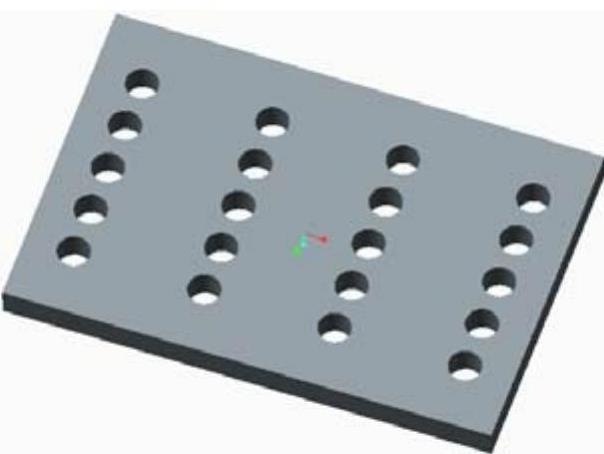

图5-79 尺寸阵列结果
