系统允许在当前进程中的任何时间即时隐藏和取消隐藏所选的模型图元。使用【隐藏】和【取消隐藏】命令可以节约宝贵的设计时间。

使用【隐藏】无须将图元分配到某一层中并遮蔽整个层。可以隐藏和重新显示单个基准特征,例如基准平面和基准轴,而无须同时隐藏或重新显示所有基准特征。下列项目类型可以即时隐藏:

●单个基准面(与同时隐藏或显示所有基准面相对)。

●基准轴。

●含有轴、平面和坐标系的特征。

●分析特征(点和坐标系)。

●基准点(整个阵列)。

●坐标系。

●基准曲线(整条曲线、不是单个曲线段)。

●面组(整个面组,不是不是单个曲面)。(www.daowen.com)

●组件元件。

如果要隐藏某一特征或者项目,可以鼠标右键单击【模型树】或【绘图】区域中的某一项目或多个项目,弹出如图5-67所示的快捷菜单。然后从快捷菜单选择【隐藏】命令即可将该特征隐藏。隐藏某一项目时,系统将该项目从图形窗口中删除。隐藏的项目仍存在于【模型树】列表中,其图表以灰色显示,表示该项目处于隐藏状态,如图5-68所示。

如果要取消隐藏,可以在【图形】窗口或【模型树】中,选择要隐藏的项目,然后单击鼠标右键,在弹出的快捷菜单中单击【隐藏】即可。取消隐藏某一项目时,其图标返回正常显示(不灰显),该项目在【图形】窗口中重新显示。

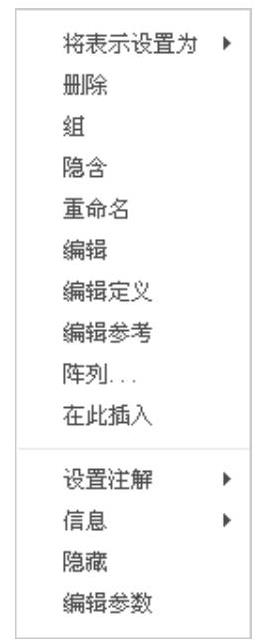

图5-67 右键快捷菜单


图5-68 隐藏项目在模型树中的显示

还可以使用【模型树】搜索功能(单击【工具】工具栏里的【查找】按钮978-7-111-42982-1-Chapter05-100.jpg)选取某一指定类型的所有项目(例如某一组件内所有元件中的相同类型的全部特征),然后单击【视图】工具栏里的【隐藏】按钮978-7-111-42982-1-Chapter05-101.jpg,将其隐藏。

当使用【模型树】手动隐藏项目或创建异步项目时,这些项目会自动添加到被称为【隐藏项目】的层(如果该层已存在)。如果该层不存在,系统将自动创建一个名为【隐藏项目】的层,并将隐藏项目添加到其中。该层始终被创建在【层树】列表的顶部。
