隐含特征类似于将其从再生中暂时删除。不过可以随时解除隐含,恢复已隐含的特征。可以隐含零件上的特征来简化零件模型,并减少再生时间。例如,当对轴肩的一端进行处理时,可能希望隐含轴肩另一端的特征。类似地,当处理一个复杂组件时,可以隐含一些当前组件过程并不需要其详图的特征和元件。在设计过程中隐含某些特征,具有多种作用,例如:
隐含其他区域的特征后可更专注于当前工作区。
隐含当前不需要的特征可以使更新较少从而加速修改过程。
隐含特征可以使显示内容较少,从而加速显示过程。
隐含特征可以起到暂时删除特征,尝试不同的设计迭代的作用。

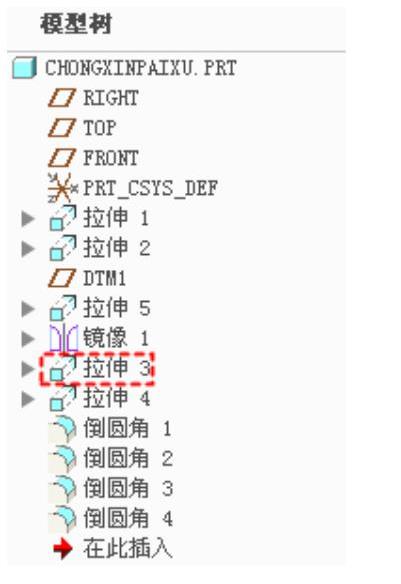

从模型树中选择【拉伸3】特征,然后单击鼠标右键,弹出图5-62所示的快捷菜单。
从快捷菜单中选择【隐含】命令,则弹出【隐含】对话框,同时选取的特征在模型树和图形区加亮显示,如图5-63所示。

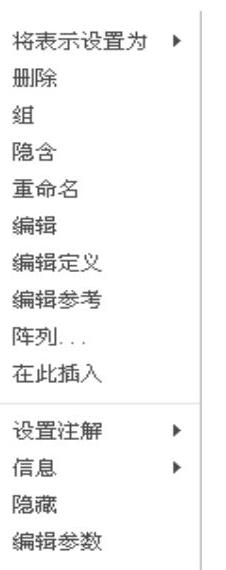

图5-62 右键快捷菜单
图5-63 【隐含】对话框
单击【隐含】对话框中的【确定】按钮,则将选取的特征进行隐含,如图5-64所示。(www.daowen.com)
一般情况下,模型树上是不显示被隐含的特征的。如果要显示隐含特征,可以从模型树选项卡中单击【设置】→【树过滤器】命令,打开【模型树项】对话框,如图5-65所示。

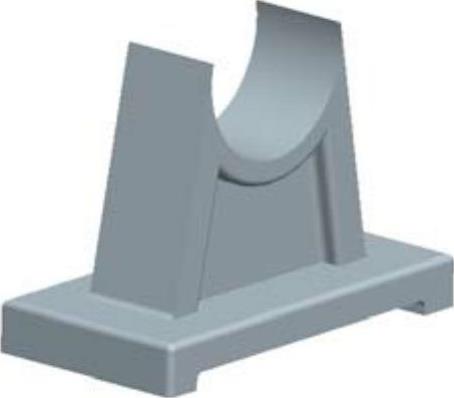

图5-64 隐含特征后的模型
在【模型树项目】对话框的【显示】选项组下,单击【隐含的对象】复选框,复选框中将出现一个复选标记,然后单击【确定】按钮,这样隐含对象就将在模型树中列出,并带有一个项目符号,表示该特征被隐含,如图5-66所示。
如果要恢复隐含特征,可以在模型树中选取要恢复的一个或多个隐含特征。然后选择菜单栏中的【编辑】→【恢复】→【恢复上一个集】命令,则对象将显示在模型树中,并且不带项目符号,表示该特征已经取消隐含,同时在图形区显示该特征。

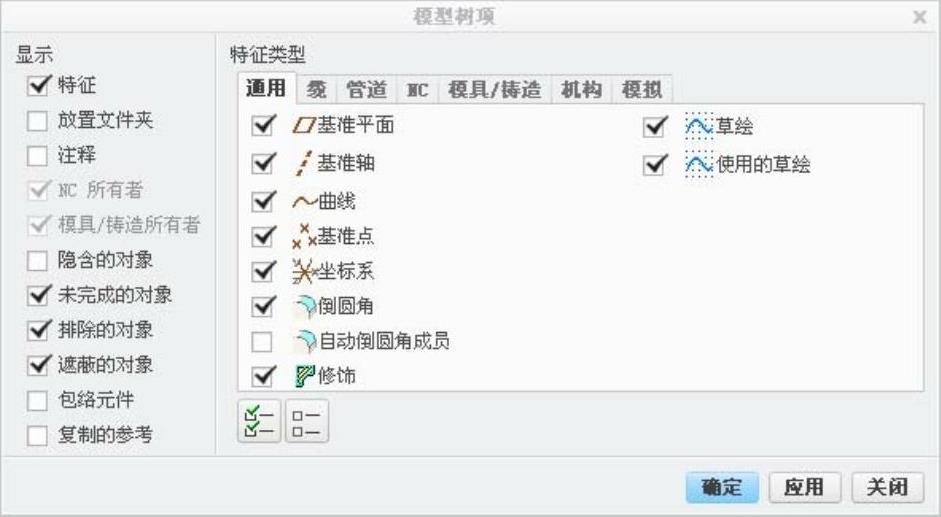

图5-65 【模型树项目】对话框
图5-66 显示隐含特征
注意
与其他特征不同,基本特征不能隐含。如果对基本(第一个)特征不满意,可以重定义特征截面,或将其删除并重新开始。
