制作思路

本例创建转向器，如图5-33所示。首先绘制轮毂的截面曲线，旋转曲线创建轮毂特征。转向器的盘圈通过旋转创建。轮幅的创建需要首先创建轮幅的轴线，然后扫描得到。接着创建倒圆角特征，将轮幅相关的特征组建成组，复制轮幅组得到最终的模型。

图5-33 转向器

绘制步骤

1.新建文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，取消处于选中状态的【使用默认模板】选项，在【名称】中输入零件的名称“fangxiangpan.prt”，单击【确定】按钮。弹出【新文件选项】对话框，选择【mmns_part_solid】模板，单击【确定】按钮进入实体建模界面。

2.创建轮毂特征

（1）单击【模型】工具栏里的【旋转】按钮，打开【旋转】操控板。

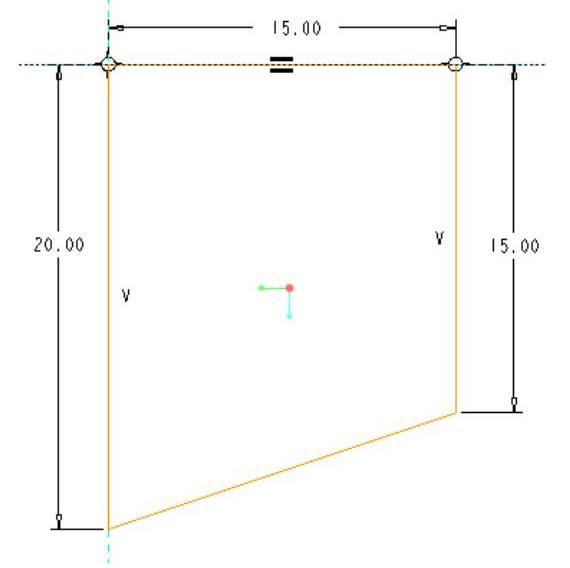

（2）选择基准平面RIGHT作为草绘平面，绘制图5-34所示的草图。单击【确定】按钮，退出草图绘制环境。

图5-34 绘制草图

（3）在操控板上设置旋转方式为【变量】。输入360作为旋转的变量角，如图5-35所示。单击【确定】按钮，完成特征。

3.创建转向器的盘圈

（1）单击【模型】工具栏里的【旋转】按钮，打开【旋转】操控板。

（2）选择【使用先前的】作为草图绘制平面，绘制图5-36所示的草图。单击【确定】按钮，退出草图绘制环境。

（3）在操控板上设置旋转方式为【变量】。输入360作为旋转的变量角。单击【确定】按钮，完成特征如图5-37所示。

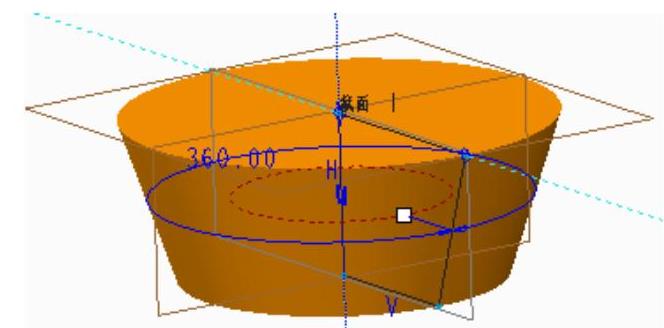

图5-35 预览特征

图5-36 截面尺寸

4.创建轮幅曲线

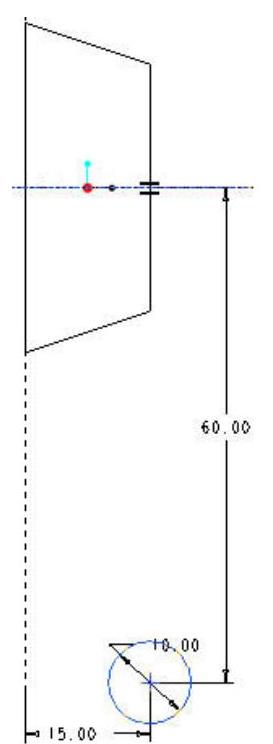

（1）单击【基准】功能区中的【草绘】按钮，在基准平面RIGHT上草绘。草绘环境如图5-38所示。

（2）在草绘环境中，单击【草绘】功能区【设置】面板上的【参考】按钮，弹出【参照】对话框，指定图5-38所示的参照——圆和梯形斜边。

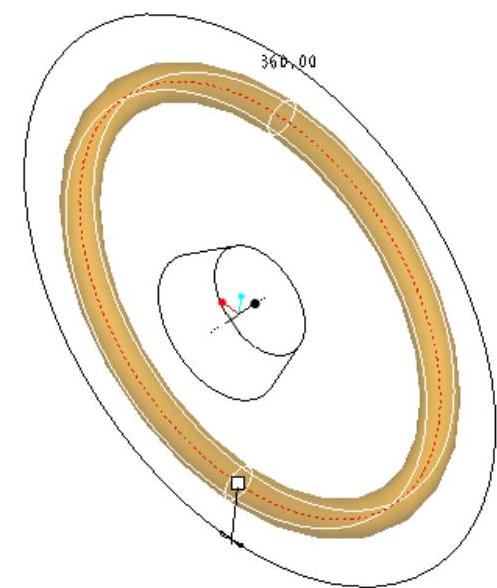

图5-37 预览特征

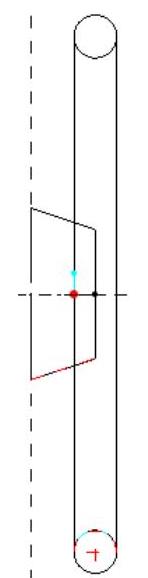

图5-38 草绘环境和参照

（3）单击按钮，创建图5-39所示的3个点。

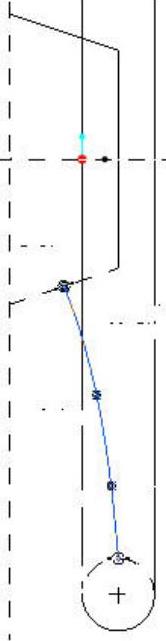

（4）单击按钮，创建图5-40所示的样条曲线图元。单击【确定】按钮，退出草图绘制环境。

5.创建扫描辐条

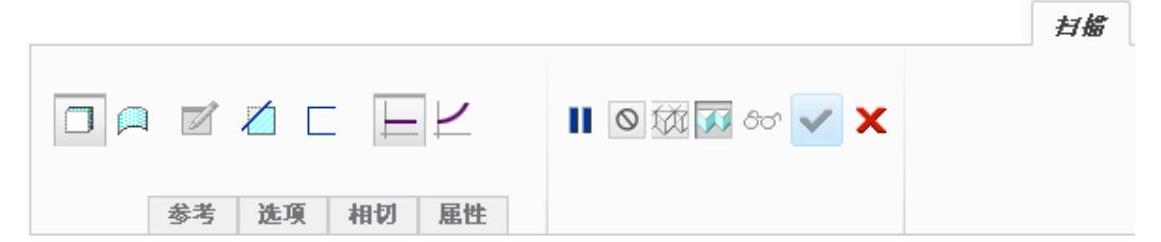

（1）单击【模型】工具栏里的【扫描】按钮，弹出【扫描】操控板如图5-41所示。

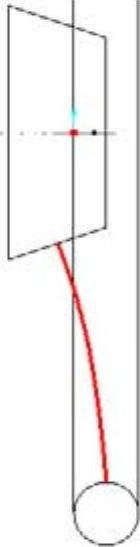

（2）选择上步创建的样条曲线为扫描轨迹，如图5-42所示。

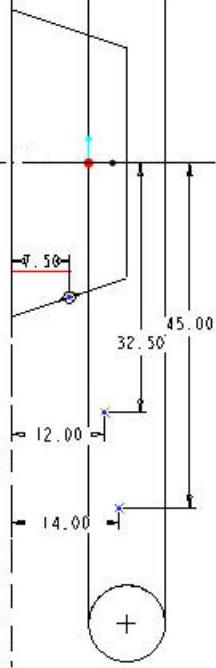

图5-39 创建点

图5-40 样条曲线

图5-41 【扫描】操控板

（3）单击【创建截面】按钮，在草绘环境中创建图5-43所示的圆图元。单击【确定】按钮，退出草图绘制环境。

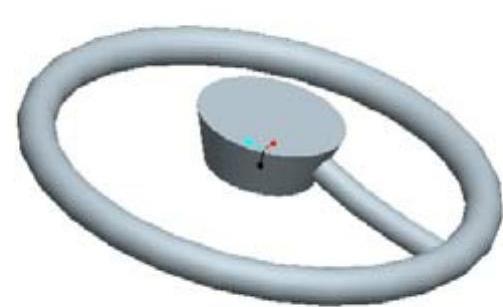

（4）在【选项】下滑面板中勾选【合并端】选项，在操控板中单击【确定】按钮，如图5-44所示。

图5-42 选取基准曲线

图5-43 截面尺寸

(www.daowen.com)

图5-44 生成特征

6.创建圆角特征

（1）单击【模型】工具栏里的【倒圆角】按钮，打开【倒圆角】操控板。

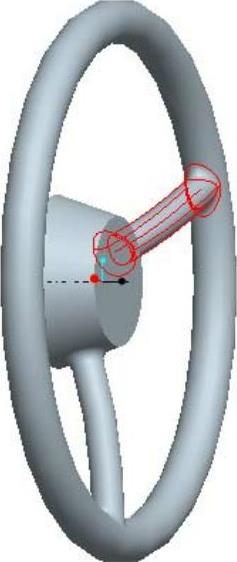

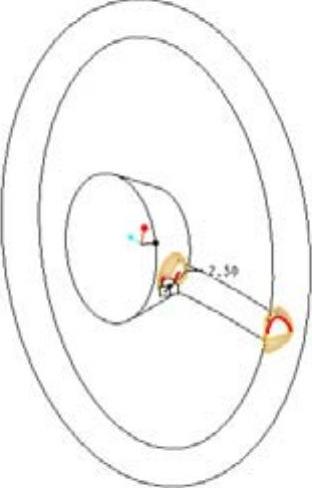

（2）在扫描特征幅条的端面选择两条边，如图5-45所示。

（3）输入2.5作为圆角的半径，单击【确定】按钮。

7.创建轮幅特征组

（1）在模型树上选择基准曲线特征、扫描特征1和圆角特征1，单击【模型】功能区【操作】面板下的【组】命令。

（2）在模型树上观察特征的更改，如图5-46所示。

图5-45 边选取

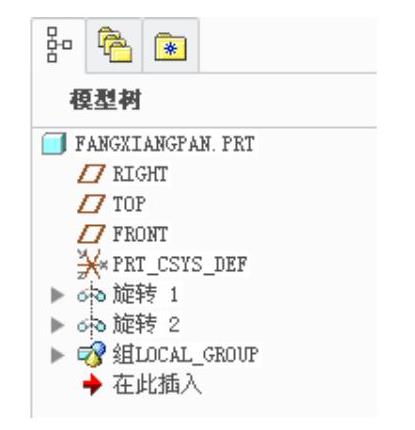

图5-46 组

8.复制辐条组

（1）在【模型】工具栏里选择【操作】→【特征操作】，选择【复制】选项，如图5-47所示。

（2）在【复制特征】菜单中选择【移动】→【从属】→【完成】选项，如图5-48所示。

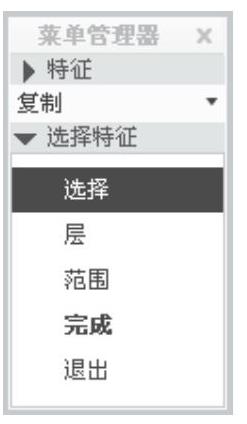

（3）在模型树或工作区选择要复制的特征组，然后选择【完成】选项，如图5-49所示。

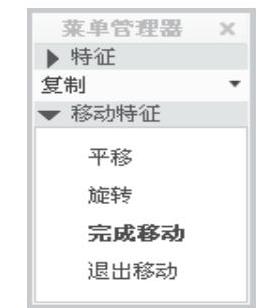

（4）在【移动特征】菜单中选择【旋转】选项。

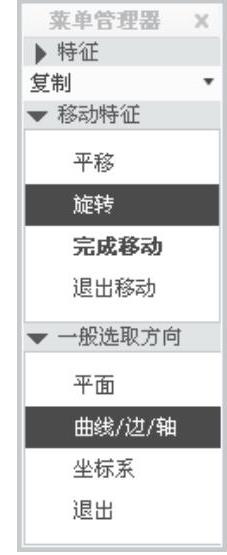

（5）选择【曲线/边/轴】选项，如图5-50所示，然后选择如图5-51所示的中心轴。

图5-47 选择复制

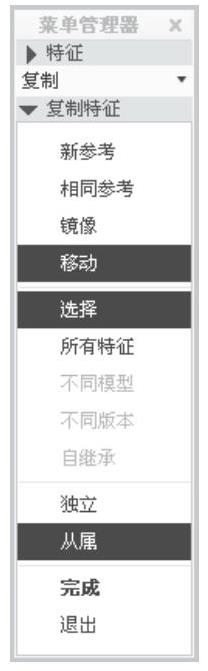

图5-48 设置属性

图5-49 设置参照

（6）如果需要，反转旋转方向箭头，使之如图5-52所示。选择【确定】选项，接受如图5-52所示的旋转方向。

图5-50 选取参照

图5-51 旋转方向

图5-52 正向

（7）在消息输入窗口中输入120作为组旋转的角度值，如图5-53所示，单击【确定】按钮。

（8）在【移动特征】菜单中选择【完成移动】选项完成旋转过程，如图5-54所示。

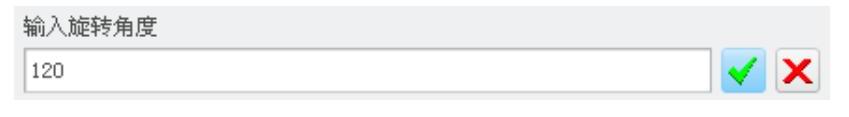

图5-53 输入旋转角度

图5-54 复制的特征

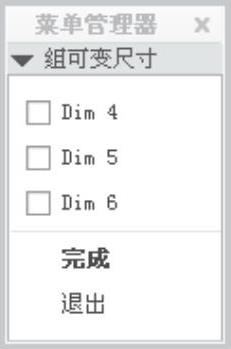

（9）在【组可变尺寸】菜单中选择【完成】选项，如图5-55所示。

（10）在特征定义对话框中单击【确定】按钮，如图5-56所示。

（11）重复【特征复制】命令，创建第二个辐条的副本，如图5-33所示。

图5-55 确定尺寸

图5-56 完成复制
