特征移动就是将特征从一个位置复制到另外一个位置，特征移动可以使特征在平面内平行移动，也可以使特征绕某一轴做旋转运动。特征移动的具体操作步骤如下所述：

（1）单击工具栏中的【打开】按钮，打开【文件打开】对话框，打开【tezhengyidong】文件，如图5-12所示。

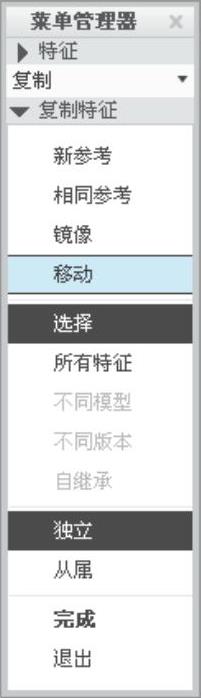

（2）在【模型】工具栏里选择【操作】→【特征操作】，在弹出的菜单管理器的【特征】菜单中选取【复制】命令，弹出图5-13所示的【复制特征】菜单。

图5-12 原始文件

图5-13 【复制特征】菜单

（3）在【复制特征】菜单中，选择【移动】→【完成】选项后弹出【选取特征】菜单。

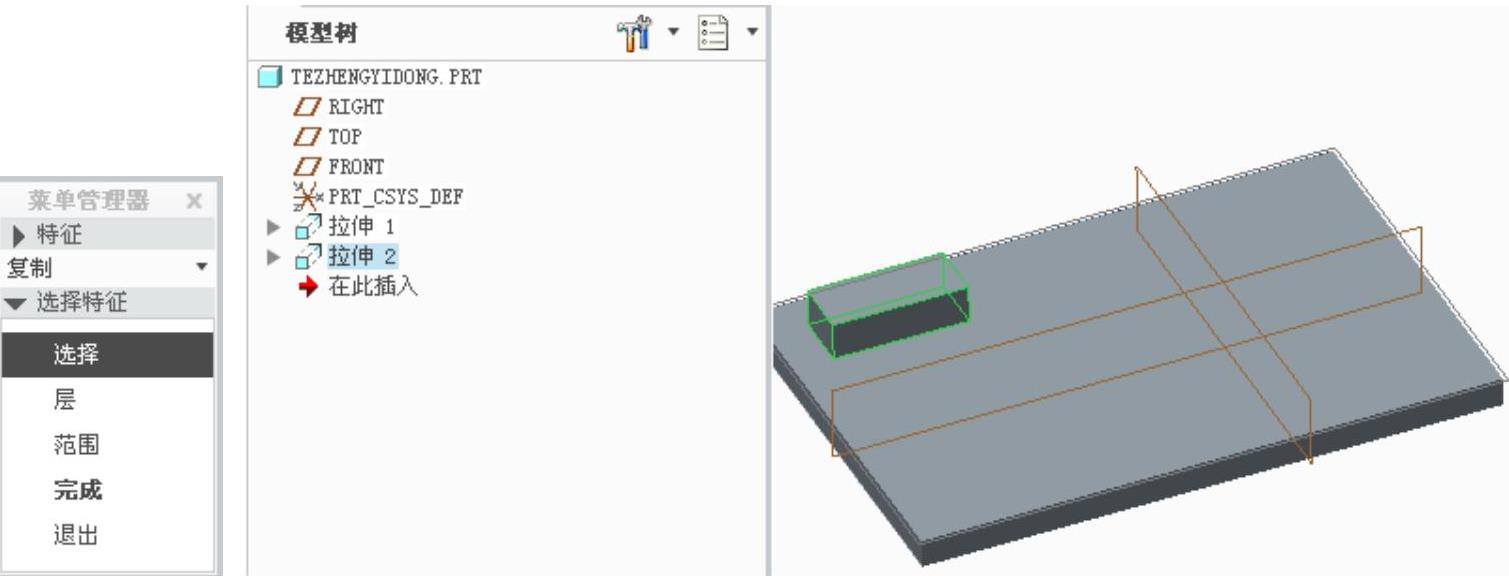

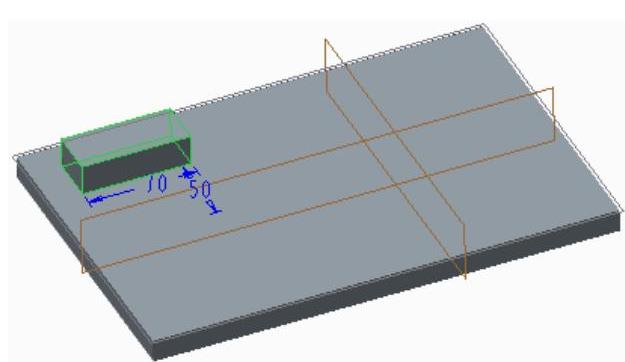

（4）弹出【选取特征】菜单后，在模型树中单击【拉伸2】选取平板上的小方块，如图5-14所示。

图5-14 选取移动特征

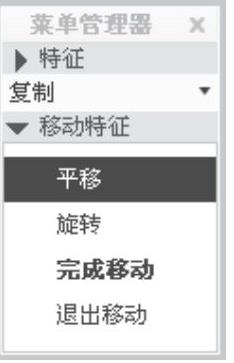

（5）选取完成以后单击【选取】对话框上的【确定】按钮，然后单击【复制】菜单中的【完成】命令，弹出图5-15所示的菜单。

（6）在菜单中依次选取【平移】→【平面】选项。在模型中选取RIGHT平面，然后选取菜单中的【确定】选项，将平移方向设置为背离屏幕的方向。

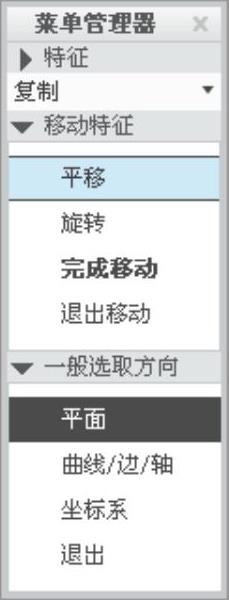

（7）在消息输入窗口输入偏移距离80，然后单击【确定】按钮，弹出【移动特征】菜单，如图5-16所示。

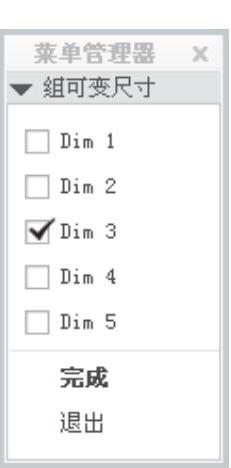

（8）在【移动特征】菜单中选取【完成移动】命令，弹出图5-17所示的【组可变尺寸】菜单。

图5-15 【移动特征】菜单

图5-16 【移动特征】菜单

图5-17 【可变尺寸组】菜单(www.daowen.com)

（9）在【组可变尺寸】菜单中选取【Dim3】，此时模型中显示了被移动的特征可变尺寸，如图5-18所示。

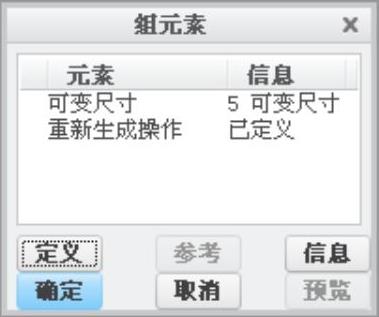

（10）单击【组可变尺寸】中的【确定】按钮，并在消息输入窗口中输入Dim3的新尺寸30，然后按回车键。系统弹出如图5-19所示的【组元素】对话框。

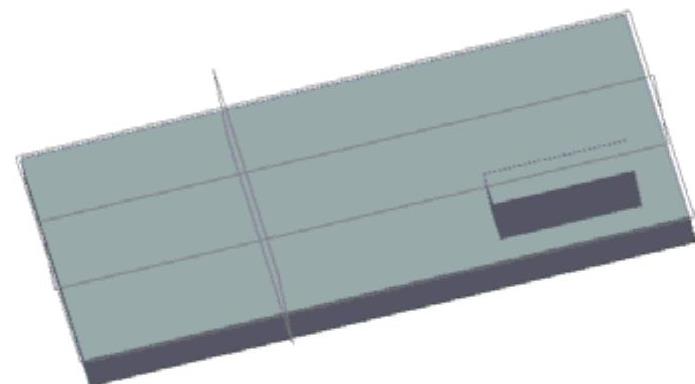

（11）在【组元素】对话框中单击【确定】按钮，然后在菜单管理器的【特征】菜单中选取【完成】命令，完成特征平移操作，结果如图5-20所示，特征被移动了80mm，并且长度由70变为30。

图5-18 模型中可变尺寸

图5-19 【组元素】对话框

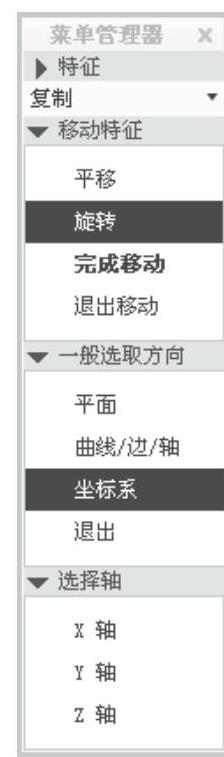

（12）单击【模型】功能区【操作】面板下的【特征操作】命令，在弹出的菜单管理器的【特征】菜单中选取【复制】命令。重复步骤（3）～（5），然后在图5-21所示的菜单中依次选取【旋转】→【坐标系】选项。

（13）在模型中选取系统自带的坐标系【PRT_CSYSDEF】，然后在菜单中依次选取【Z轴】→【确定】选项，设置向上的方向为正向。

（14）在消息窗口中输入旋转角度60，然后单击【确定】按钮。

（15）在【移动特征】菜单中选取【完成移动】命令。

（16）在弹出的【组可变尺寸】菜单中钩选【Dim2】和【Dim5】，改变模型到【TOP】平面的距离以及模型的宽度。

（17）在对话区分别输入【Dim2】和【Dim5】的值为60和60。

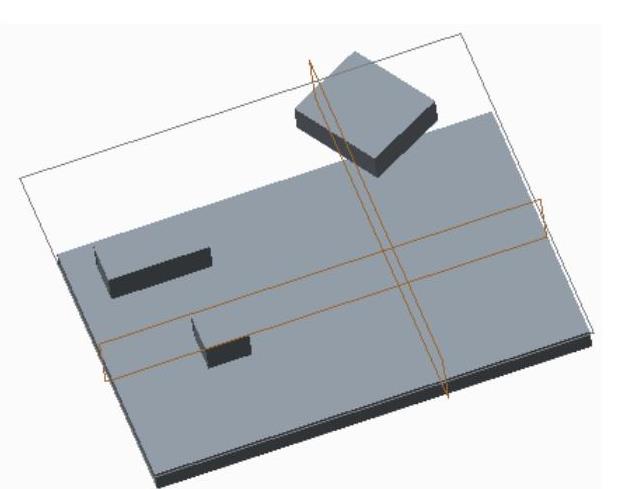

（18）在【组元素】对话框中单击【确定】按钮，然后在菜单管理器的【特征】菜单中选取【完成】命令，完成特征旋转操作，结果如图5-22所示。特征被旋转了60°，并且宽度由30变为60。

图5-20 平移特征

图5-21 旋转菜单设置

图5-22 特征旋转
