制作思路

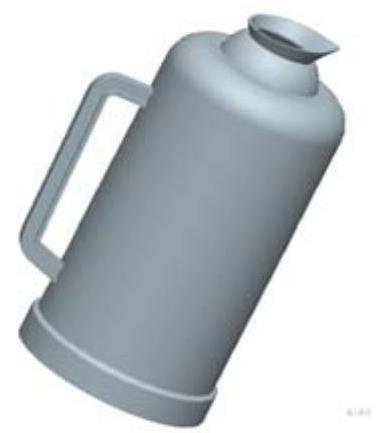

绘制暖水瓶的外壳如图4-152所示。首先利用旋转命令创建暖水瓶主体，然后利用拉伸命令创建细节，再利用混合命令创建暖水瓶嘴，最后利用扫描命令创建暖水瓶把。

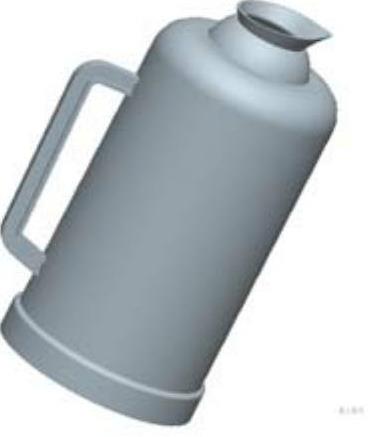

图4-152 暖水瓶

绘制步骤

1.创建新文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，取消处于选中状态的【使用默认模板】选项，在【名称】中输入零件的名称“nuanshuiping.prt”，单击【确定】按钮。弹出【新文件选项】对话框，选择【mmns_part_solid】模板，单击【确定】按钮，进入实体建模界面。

2.绘制主体

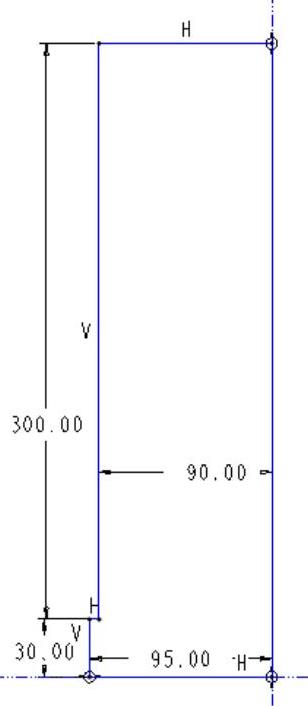

（1）单击【模型】工具栏里的【旋转】按钮，打开【旋转】操控板，选取RIGHT平面草绘，绘制图4-153所示的图形。

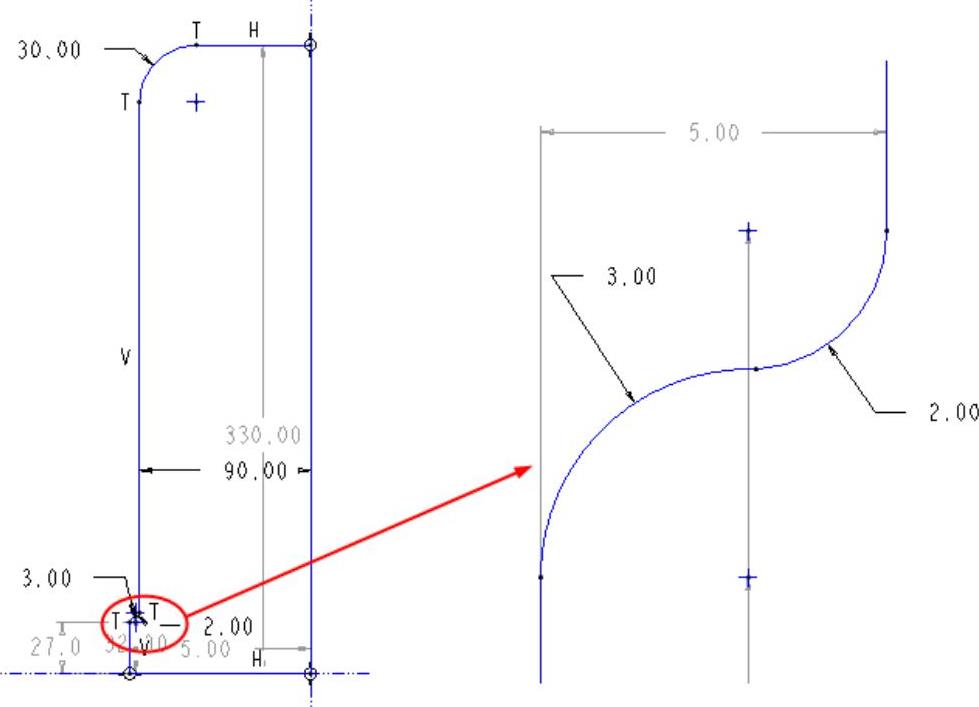

（2）单击按钮，对图中拐角处进行倒圆角过渡，结果如图4-154所示，其中右图为左图的局部放大效果。

（3）单击【基准】组中的按钮，绘制一条与原始参考线重合的竖直中心线，然后单击【确定】按钮，退出草图绘制环境。

图4-153 草绘图形

图4-154 草图编辑

（4）在操控板上设置旋转角度360°，然后单击【确定】按钮，完成旋转特征的创建，结果如图4-155所示。

3.创建拉伸体1

（1）单击【模型】工具栏里的【拉伸】按钮，打开【拉伸】操控板。

（2）选取旋转特征的底平面作为草绘平面，绘制图4-156所示的图形，然后单击【确定】按钮，退出草图绘制环境。

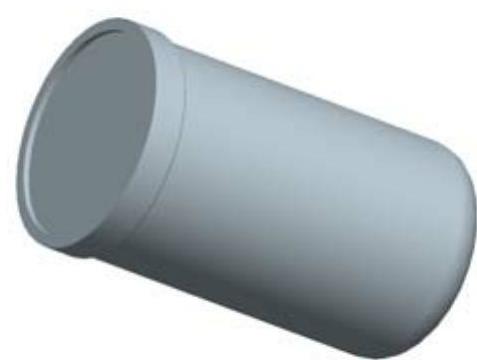

图4-155 旋转特征

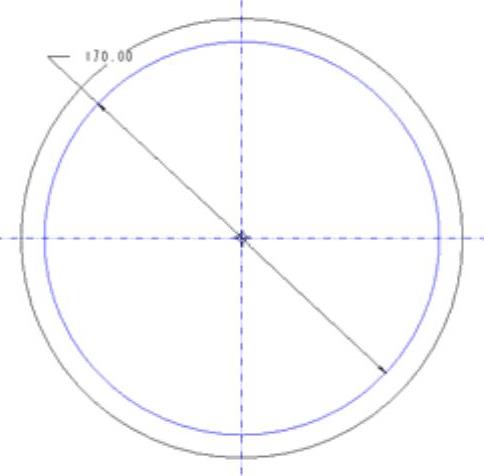

图4-156 拉伸1截面

（3）操控板的设置如图4-157所示，输入深度为5，单击【切除材料】按钮。

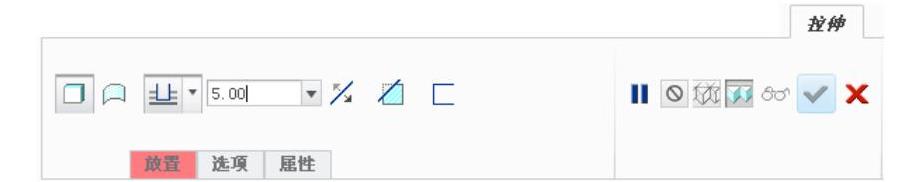

图4-157 拉伸操控板设置

（4）单击【确定】按钮，完成拉伸特征的创建，结果如图4-158所示。

4.创建拉伸体2

（1）单击【模型】工具栏里的【拉伸】按钮，打开【拉伸】操控板。

（2）选取旋转特征的上表面作为草绘平面，绘制图4-159所示的图形，单击【确定】按钮，退出草图绘制环境。

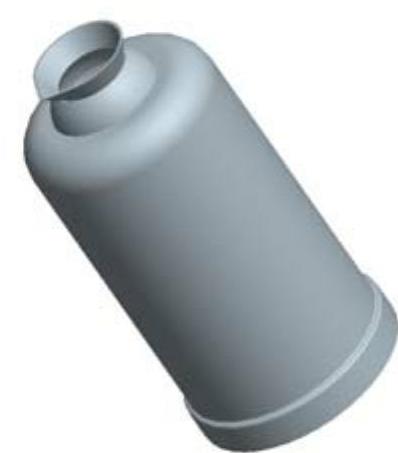

图4-158 拉伸1去除材料

图4-159 拉伸截面2

（3）在操控板上设置为拉伸实体、去除材料类型，拉伸深度为10。然后单击【确定】按钮，完成拉伸特征的创建，结果如图4-160所示。

5.抽壳

（1）单击【模型】工具栏里的【抽壳】按钮，打开【壳】操控板。

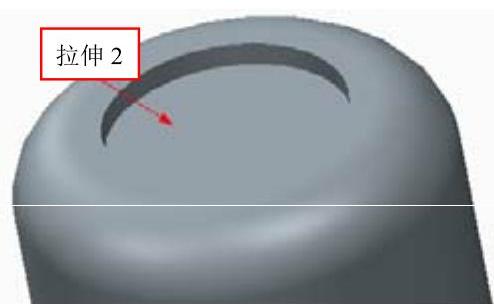

（2）单击操控板上的【参考】按钮。在弹出的下滑面板的【移除的曲面】选项下的收集器中单击，选取曲面【拉伸2】为移除的曲面。

（3）单击【非默认厚度】选项下的收集器，按住Ctrl键选取实体的底面和旋转曲面，并设置其厚度分别为10和5，下滑面板的设置和选取后的实体模型分别如图4-161和图4-162所示。

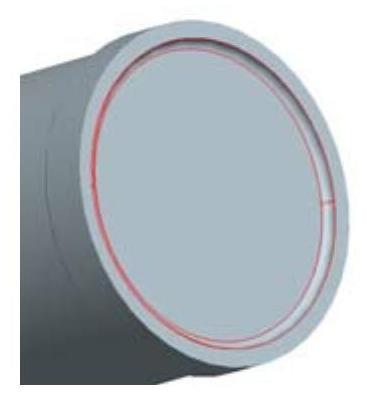

图4-160 拉伸2去除材料

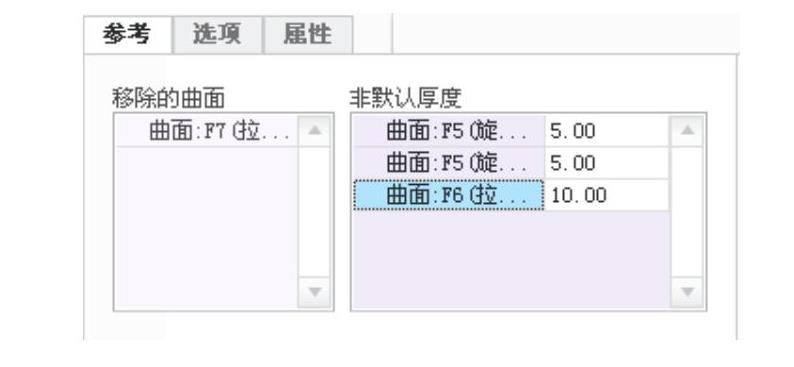

图4-161 下滑面板的设置

（4）单击【确定】按钮，完成壳的创建，结果如图4-163所示。

图4-162 选取后的实体模型

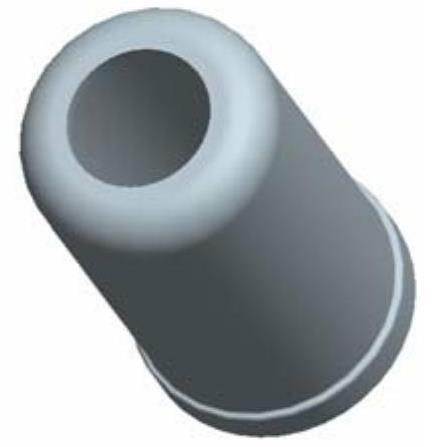

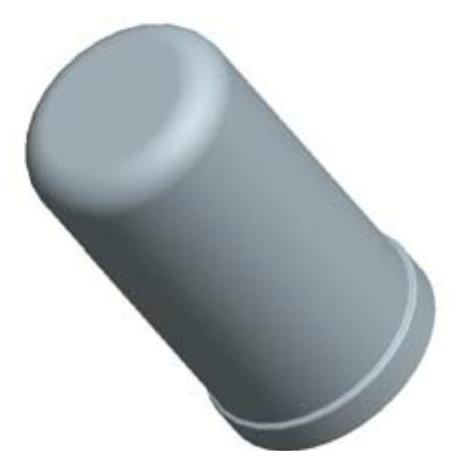

图4-163 抽壳

6.倒圆角

（1）单击【模型】工具栏里的【倒圆角】按钮，打开【倒圆角】操控板。

（2）选取底面与旋转体间的过渡线，设置圆角半径为5，单击【确定】按钮，结果如图4-164所示。

7.创建混合特征1

（1）在【模型】工具栏里【形状】组下选择，打开【混合】操控板，如图4-165所示。

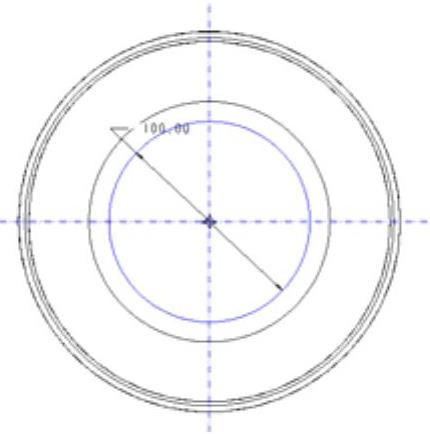

（2）打开【截面】下滑面板，单击【定义】按钮，弹出【草绘】对话框，选取旋转特征的上表面作为草绘平面。系统进入截面草绘，以参考线的交点为圆心绘制一个直径为100的圆。

图4-164 倒圆角

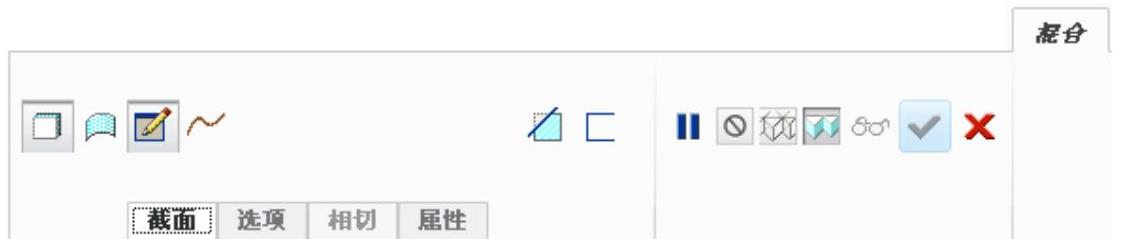

图4-165 【混合】操控板

（3）单击【确定】按钮，完成第一个截面绘制。

（4）打开【截面】下滑面板，输入截面2与截面1间距为20，如图4-166所示。单击【草绘】按钮，进入草绘环境，绘制一个直径为80的同心圆。

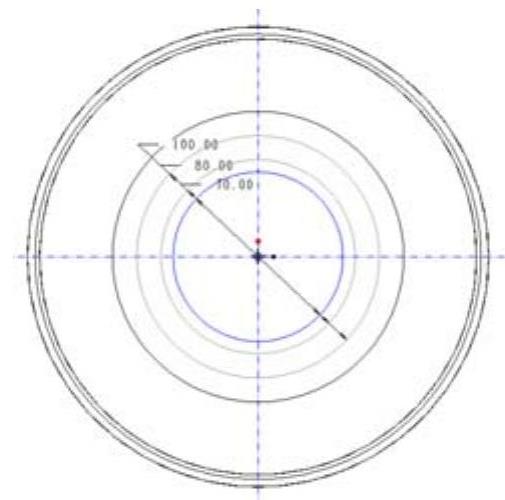

（5）重复步骤（4），绘制第三个截面，与截面2距离为5，绘制一个直径为70的圆，结果如图4-167所示。单击【确定】按钮，退出草图绘制环境。

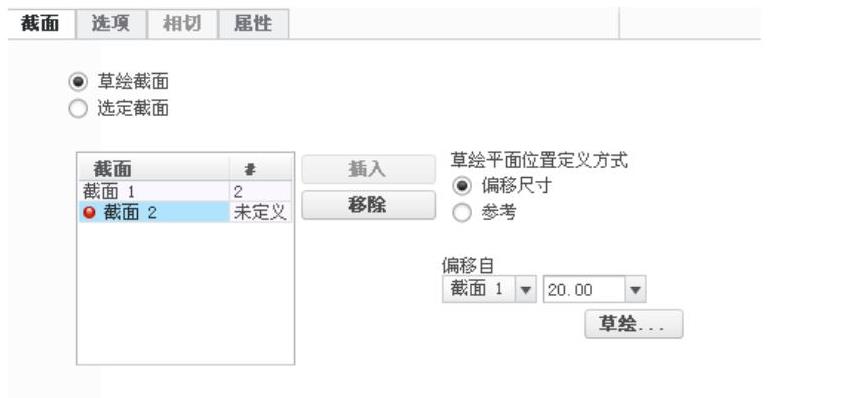

图4-166 【截面】下滑面板

（6）单击【创建薄壁特征】按钮，选择向内添加材料为正向，如图4-168所示。输入薄壁特征的厚度5。

（7）单击操控板中的【确定】按钮或鼠标中键完成混合特征的创建，结果如图4-169所示。

7.创建基准面

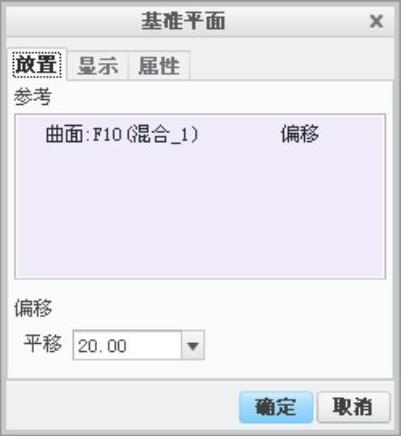

（1）单击【基准】功能区中的【平面】按钮，打开【基准平面】对话框，如图4-170所示。

（2）选择混合特征1的上表面作为参照，将平移量修改为20，单击【确定】按钮，生成基准平面，如图4-171所示。

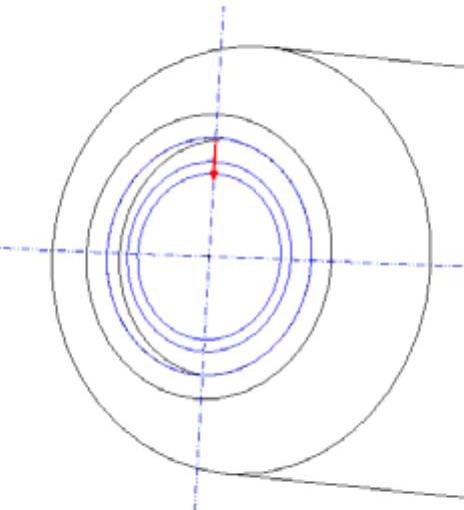

图4-167 混合截面

(www.daowen.com)

图4-168 添加材料方向

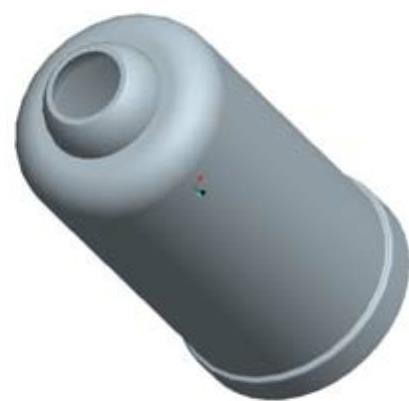

图4-169 混合特征1

图4-170 【基准平面】对话框

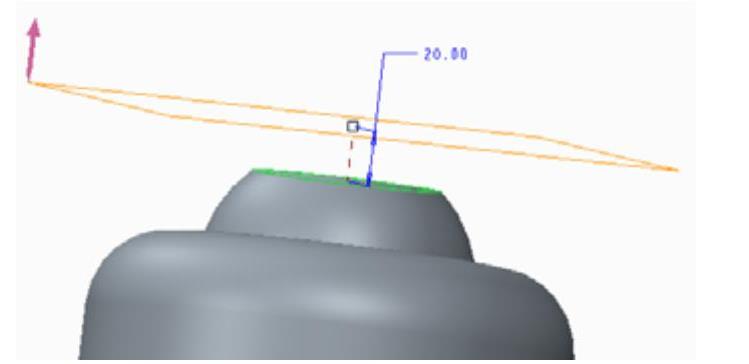

图4-171 基准平面DM1

8.创建混合特征2

（1）在【模型】工具栏里【形状】组下选择，打开【混合】操控板。

（2）【截面】下滑面板的设置同上步操作。其中选取新建的基准平面1作为草绘平面，并以向上为正方向，进入截面草绘后，以参考线的交点为圆心绘制一个直径为80的圆。

（由于两截面的图元数不等，需要先将截面1分解）。

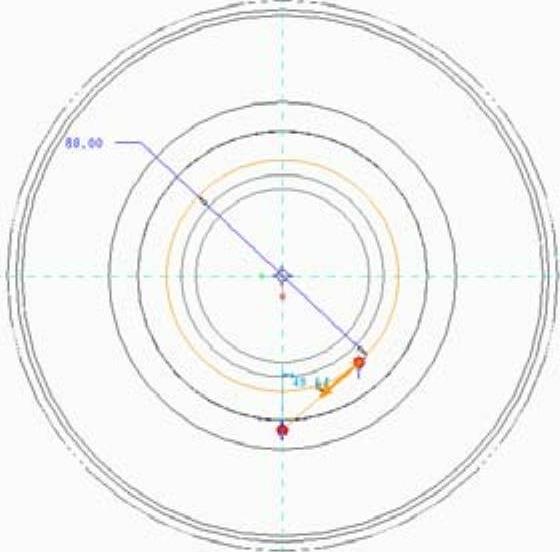

（3）单击按钮，绘制一条图4-172所示的切线。

（4）单击【草绘】组中的按钮，绘制一条与原始参考线重合的竖直中心线。选取刚才绘制的切线，然后单击按钮，选取中心线为镜像对称轴，镜像该直线。

（5）单击按钮，对图中拐角处进行倒圆角过渡，圆角半径为5。

（6）单击按钮，修剪掉切线包含的圆弧段，结果如图4-173所示。

（7）单击【草绘】组中的按钮，过参考线交点和截面1切点绘制中心线，如图4-174所示。

图4-172 绘制切线

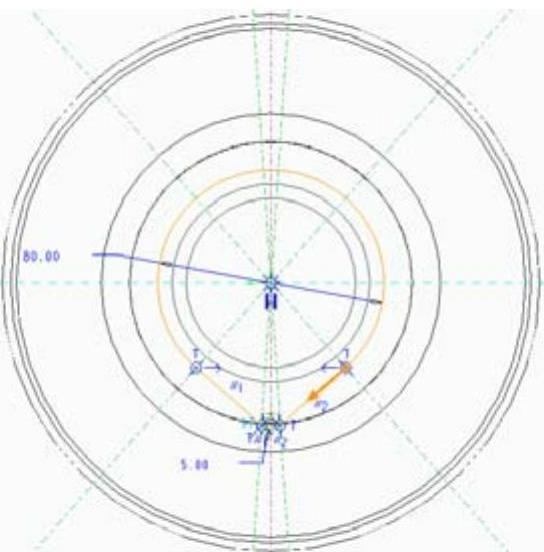

图4-173 修剪圆弧

（8）单击【确定】按钮，退出草图绘制环境，完成第一个截面绘制。

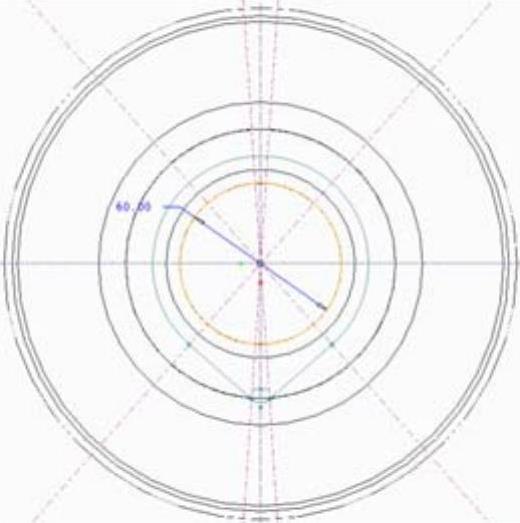

（9）打开【截面】下滑面板，输入截面2与截面1间距为-20，单击【草绘】按钮，进入草绘环境，绘制图4-175所示直径为60的同心圆。

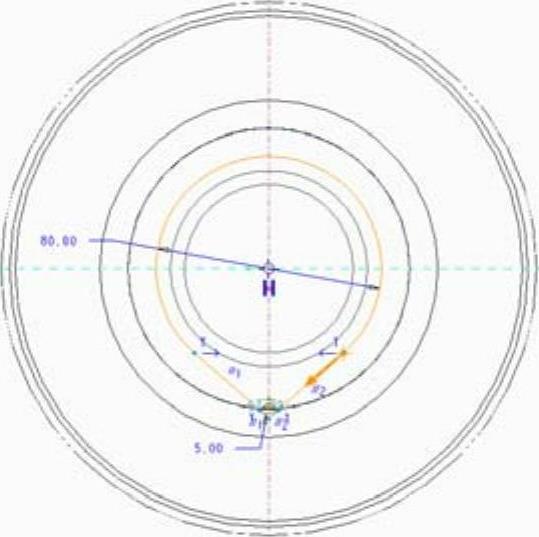

图4-174 绘制中心线

图4-175 绘制圆形截面

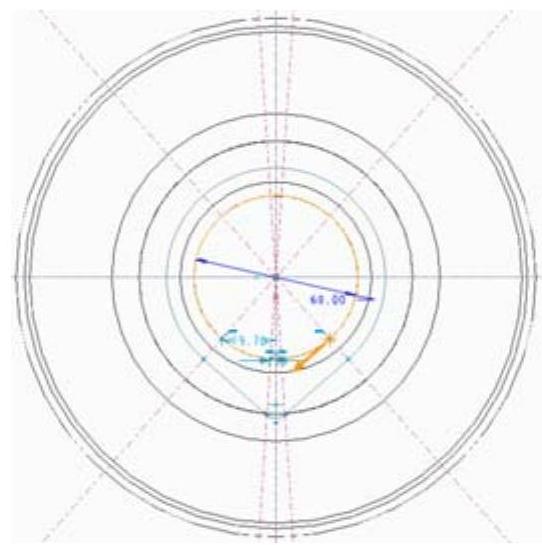

（10）单击按钮，在图元与中心线的交点处单击将图元分割为四部分，如图4-176所示。（注意截面调整起点方向）

（11）单击【确定】按钮，退出草图绘制环境。完成第二个截面绘制。

（12）单击【创建薄壁特征】按钮，选择向外添加材料为正向，输入薄壁特征的厚度5。完成混合特征的创建，结果如图4-177所示。

9.创建拉伸切除材料

（1）单击【模型】工具栏里的【拉伸】按钮，打开【拉伸】操控板。

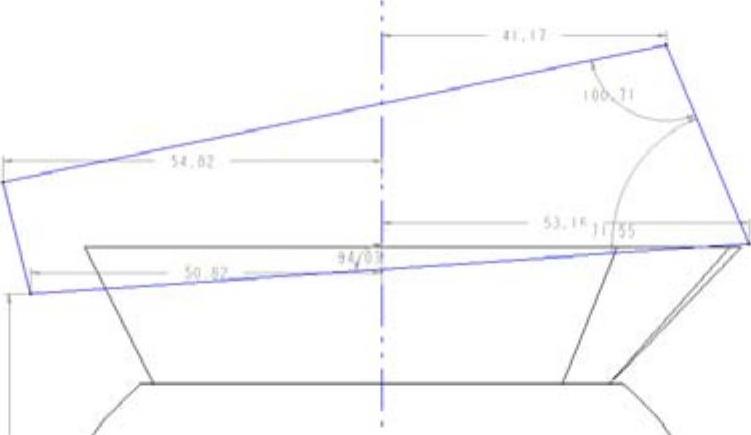

（2）选取【RIGH】平面草绘，绘制图4-178所示的图形，单击【确定】按钮，退出草图绘制环境。

图4-176 第二截面

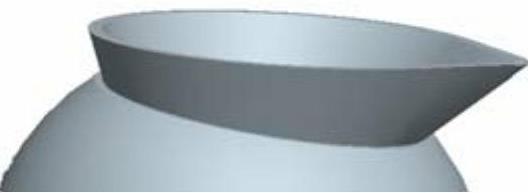

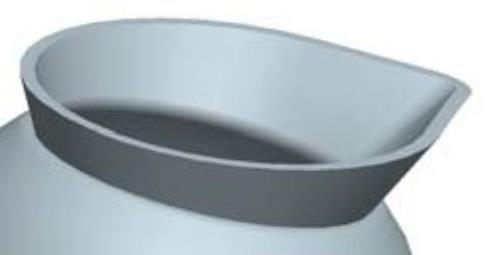

图4-177 混合特征2

图4-178 拉伸截面

（3）操控板的设置如图4-179所示。单击【确定】按钮，完成拉伸特征的创建，结果如图4-180所示。

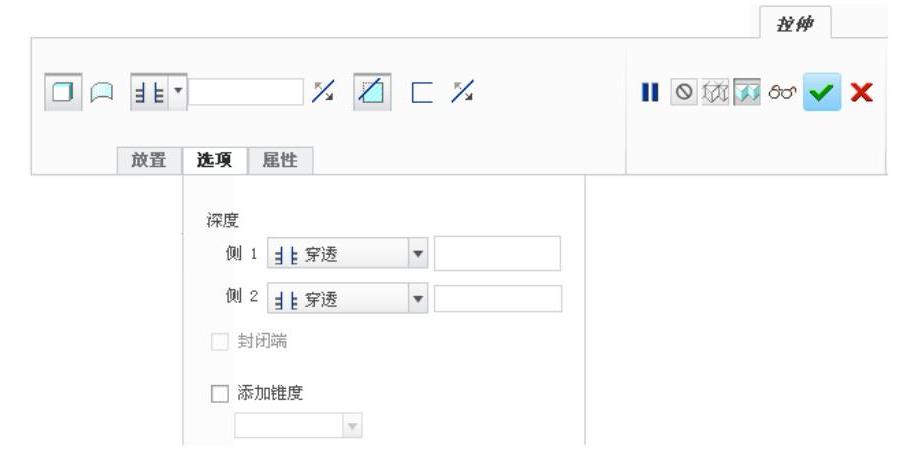

图4-179 操控板的设置

10.创建倒圆角

（1）单击【模型】工具栏里的【倒圆角】按钮，打开【倒圆角】操控板。

（2）选取两次混合实体的内外过渡线，设置圆角半径为3，单击【确定】按钮，结果如图4-181所示。

11.创建扫描特征

（1）单击【模型】工具栏里的【扫描】按钮，弹出【扫描】操控板。

（2）单击【基准】功能区中的【草绘】按钮，选取RIGHT平面草绘。

（3）系统进入草绘界面，单击【投影】按钮，然后选取旋转部分的内壁，选取该直线作为草绘的边界，如图4-182所示。

图4-180 剪切材料

图4-181 倒圆角

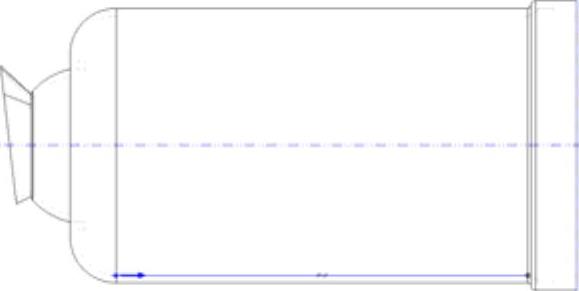

（4）绘制图4-183所示的轨迹。对图中拐角处进行倒圆角过渡，结果如图4-184所示。

图4-182 通过边创建图元

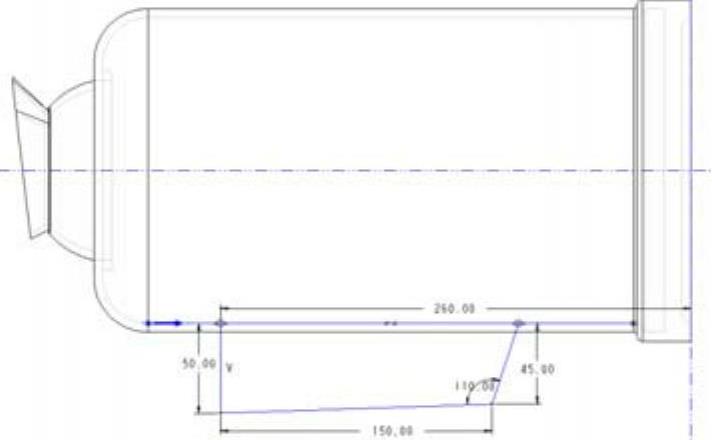

图4-183 初步草绘

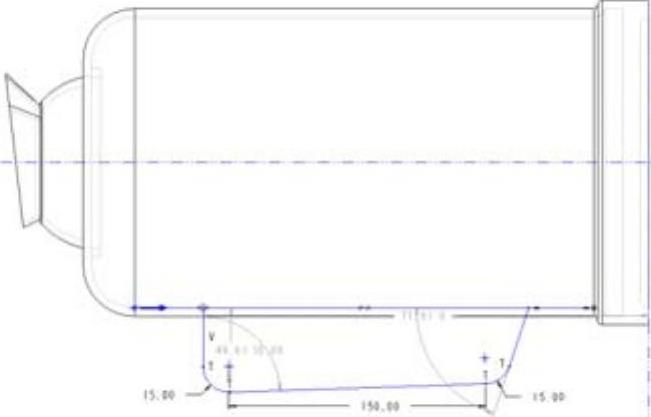

图4-184 编辑草绘

（5）单击按钮，修剪掉图4-184中选取的直线。单击【确定】按钮，退出草图绘制环境。

（6）在操控板中单击【继续】按钮，单击【创建截面】按钮，系统进入扫面截面草绘，单击【调色板】按钮，在弹出的【草绘器调色板】对话框中选取【I形轮廓】，如图4-185所示。

（7）双击该选项，然后移动鼠标至绘图平面两参考线交点，并在该点单击，将轮廓放置在该处。

（8）通过图4-186所示的【旋转调整大小】操控板调整轮廓的大小和方向。调整好截面后，连续单击【确定】按钮，退出草图绘制环境。

（9）单击【确定】按钮，完成扫描特征的创建，结果如图4-187所示。

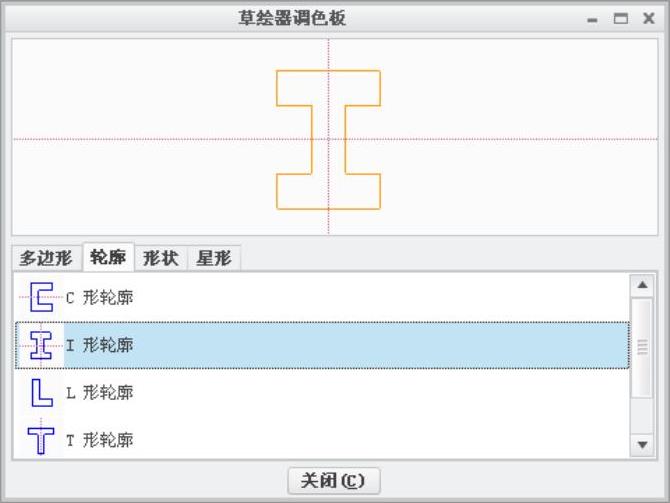

图4-185 【草绘器调色板】对话框

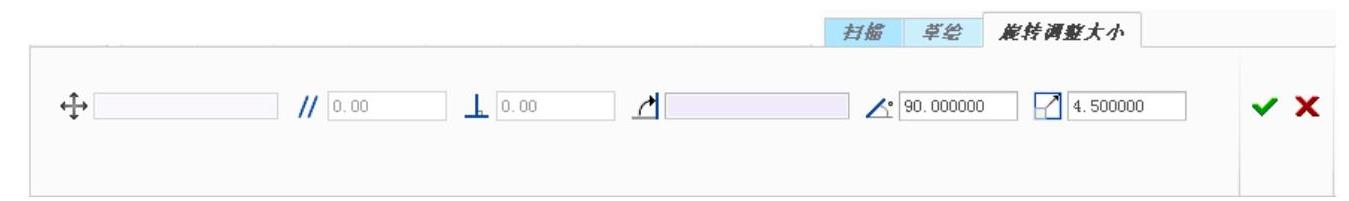

图4-186 【旋转调整大小】操控板

图4-187 扫描特征
