拔模曲面可按拔模曲面上的拔模枢轴或不同的曲线进行分割，如与面组或草绘曲线的交线。如果使用不在拔模曲面上的草绘分割，系统会以垂直于草绘平面的方向将其投影到拔模曲面上。如果拔模曲面被分割，可以：

●为拔模曲面的每一侧指定两个独立的拔模角度。

●指定一个拔模角度，第二侧以相反方向拔模。

●仅拔模曲面的一侧（两侧均可），另一侧仍位于中性位置。

1.【拔模】操控板

单击【模型】工具栏里的【拔模】按钮，打开图4-127所示的【拔模】操控板。

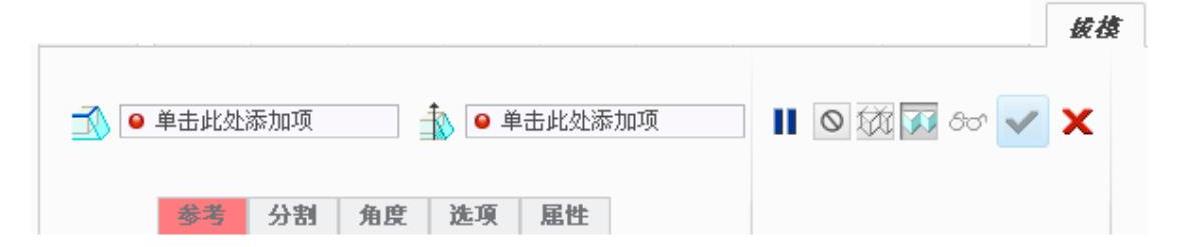

图4-127 【拔模】操控板

【拔模】操控板由以下内容组成：

●【拔模枢轴】列表框：用来指定拔模曲面上的中性直线或曲线，即曲面绕其旋转的直线或曲线，单击列表框可将其激活。最多可选取两个平面或曲线链，要选取第二枢轴，必须先用分割对象分割拔模曲面。

●【拖动方向】列表框：用来指定测量拔模角所用的方向。单击列表框可将其激活。可以选取平面、直边或基准轴、两点（如基准点或模型顶点）或坐标系。

●【反转拖动方向】按钮：用来反转拖动方向（由黄色箭头指示）。

对于具有独立拔模侧的【分割拔模】，该对话框包含第二【角度】组合框和【反转角度】图标，以控制第二侧的拔模角度。

2.下滑面板

面板包含【拔模】特征参考和属性的信息：

（1）【参考】面板：包含在拔模特征和分割选项中使用的参考列表框，如图4-128所示。

（2）【分割】面板：包含分割选项，如图4-129所示。

（3）【角度】面板：包含拔模角度值及其位置的列表，如图4-130所示。

（4）【选项】面板：包含定义拔模几何的选项，如图4-131所示。

（5）【属性】面板：包含特征名称和用于访问特征信息的图标，如图4-132所示。

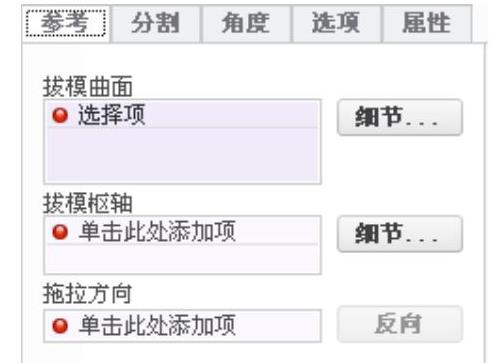

图4-128 【参考】面板

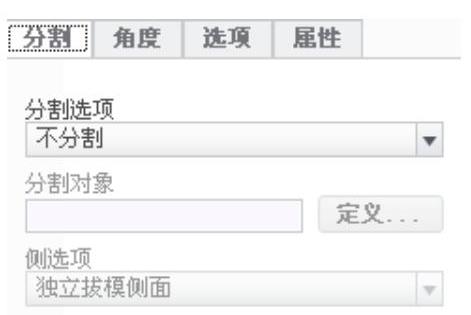

图4-129 【分割】面板

(www.daowen.com)

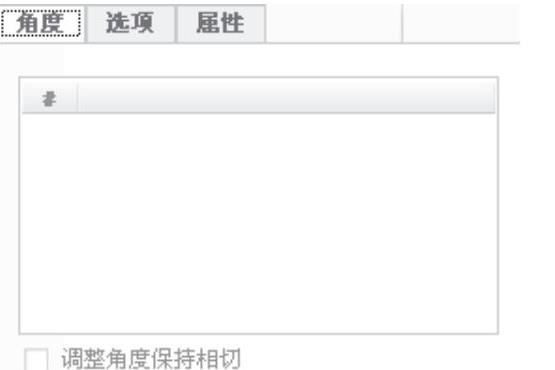

图4-130 【角度】面板

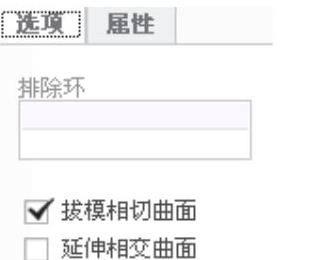

图4-131 【选项】面板

图4-132 【属性】面板

3.【可变拖拉方向拔模】操控板

单击【模型】工具栏里的【可变拖拉方向拔模】按钮，打开图4-133所示的【可变拖拉方向拔模】操控板。

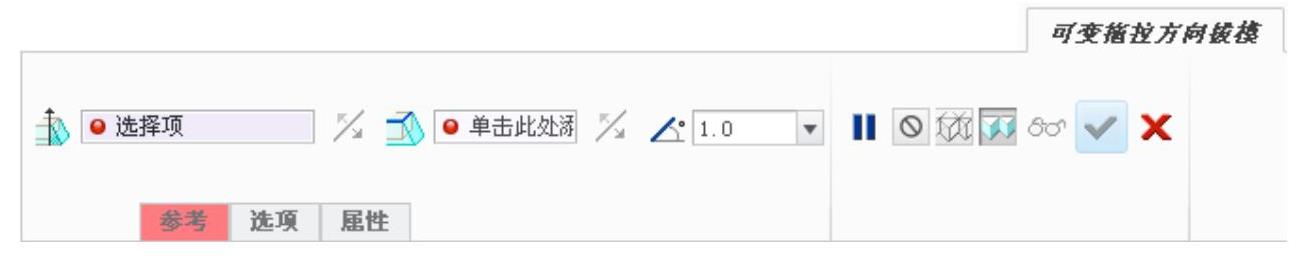

图4-133 【可变拖拉方向拔模】操控板

操控板中包含以下内容：

●【角度】按钮：单击该按钮，弹出【角度】下拉面板，显示拔模角度。勾选“调整角度保持相切”复选框，强制生成的拔模曲面相切。

其余选项解释同【拔模】操控板。

4.下滑面板

面板包含【可变拖拉方向拔模】特征参考和属性的信息：

（1）【参考】面板：包含在可变拖拉方向拔模特征中使用的参考列表框，如图4-134所示。

（2）【选项】面板：包含定义拔模几何的选项，如图4-135所示。

（3）【属性】面板：包含特征名称和用于访问特征信息的图标，如图4-136所示。

图4-134 【参考】面板

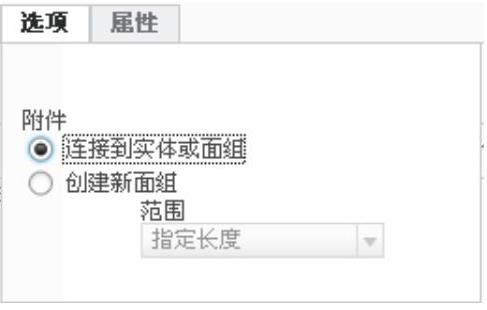

图4-135 【选项】面板

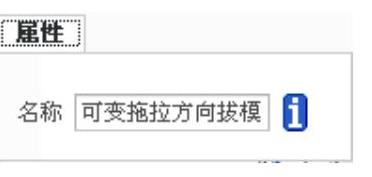

图4-136 【属性】面板
