1.【壳】操控板

单击【模型】工具栏里的【抽壳】按钮978-7-111-42982-1-Chapter04-223.jpg,系统打开图4-88所示的【壳】操控板。

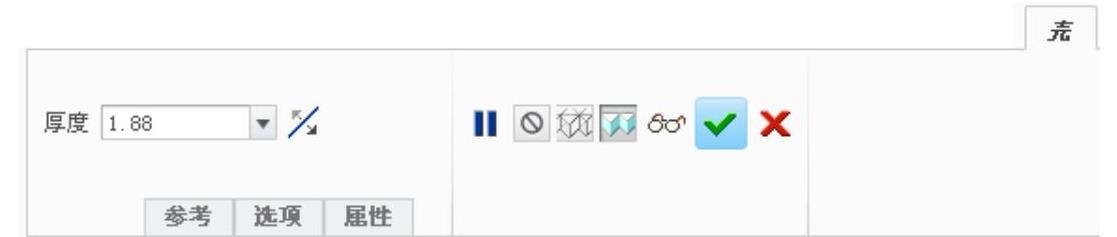

图4-88 【壳】操控板

●【厚度】文本框:可用来更改默认壳厚度值。可键入新值,或从下拉列表中选取一个最近使用的值。

978-7-111-42982-1-Chapter04-225.jpg按钮:可用于反向壳的创建侧。

2.下滑面板

(1)参考——包含用于【壳】特征中的参照列表框,如图4-89所示。

【移除的曲面】列表框:可用来选取要移除的曲面。如果未选取任何曲面,则会创建一个【封闭】壳,将零件的整个内部都掏空,且空心部分没有入口。

【非默认厚度】列表框:用于选取要在其中指定不同厚度的曲面,可为包括在此列表框中的每个曲面指定单独的厚度值。

(2)选项:包含用于从【壳】特征中排除曲面的选项,如图4-90所示。

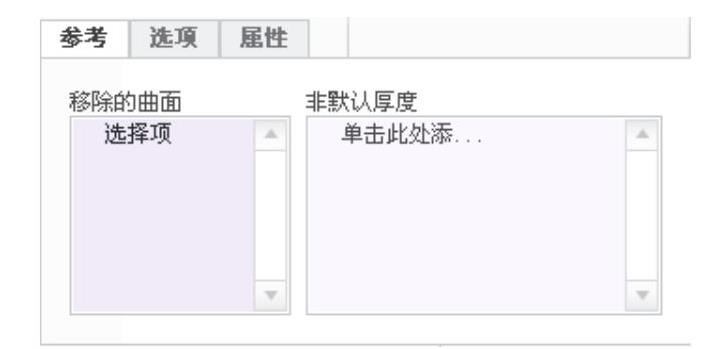

图4-89 【参考】面板(www.daowen.com)

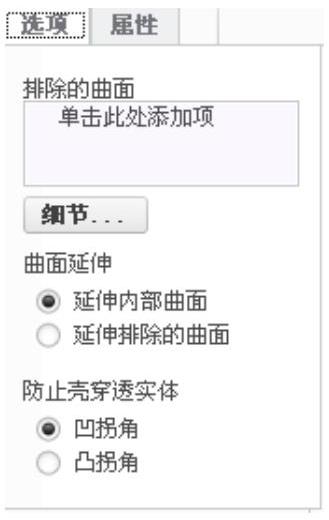

图4-90 【选项】面板

【排除的曲面】:可用于选取一个或多个要从壳中排除的曲面。如果未选取任何要排除的曲面,则将壳化整个零件。

【细节】:打开用来添加或移除曲面的【曲面集】对话框,如图4-91所示。注意

通过【壳】用户界面访问【曲面集】对话框时不能选取面组曲面。

【延伸内部曲面】:在壳特征的内部曲面上形成一个盖。

【延伸排除的曲面】:在壳特征的排除曲面上形成一个盖。

(3)属性面板:包含特征名称和用于访问特征信息的图标,如图4-92所示。


图4-91 【曲面集】对话框

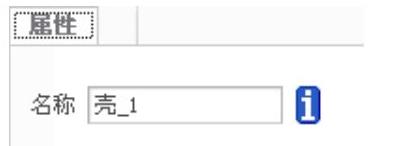

图4-92 【属性】面板
