创建孔特征的具体操作过程如下：

1.新建文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，取消处于选中状态的【使用默认模板】选项，在【名称】中输入零件的名称【kong.prt】，单击【确定】按钮。弹出【新文件选项】对话框，选择【mmns_part_solid】模板，单击【确定】按钮进入实体建模界面。

2.拉伸体

（1）单击【模型】工具栏里的【拉伸】按钮，打开【拉伸】操控板。

（2）以FRONT平面为草绘平面绘制图4-37所示的截面。单击【确定】按钮，退出草图绘制环境。

3.操控板的设置

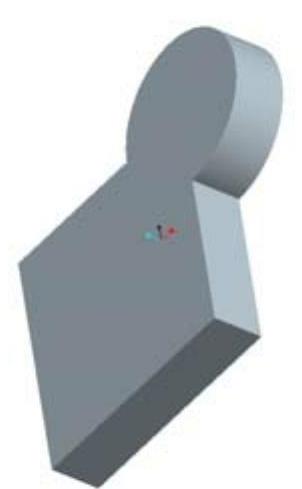

如图4-38所示。单击【确定】按钮，完成拉伸操作，结果如图4-39所示。

4.创建孔1

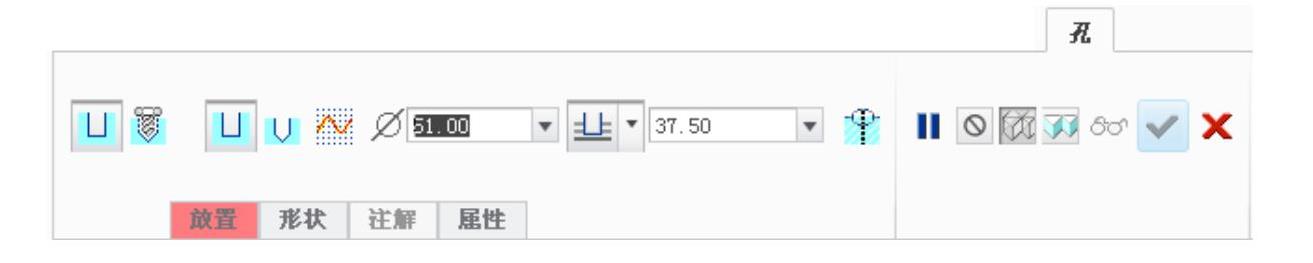

（1）单击【模型】工具栏里的【孔】按钮，打开【孔】操控板，如图4-40所示。

（2）选取拉伸实体的上表面来放置孔，被选取的表面加亮显示，并预显孔的位置和大小，如图4-41所示，通过孔的控制手柄可以调整孔的位置和大小。

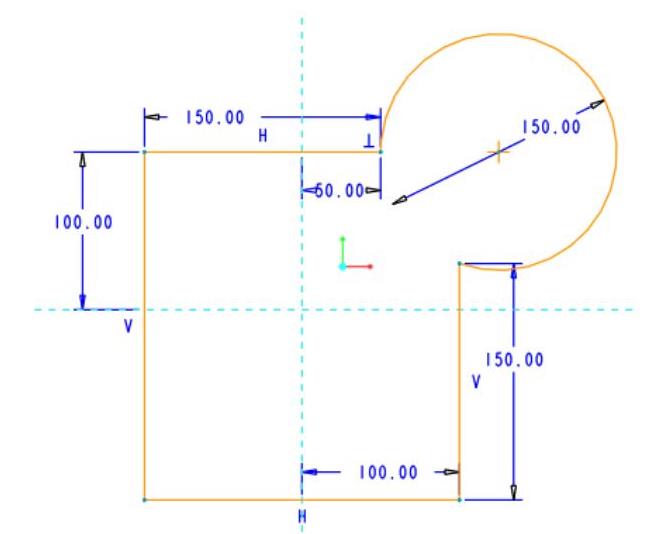

图4-37 拉伸截面

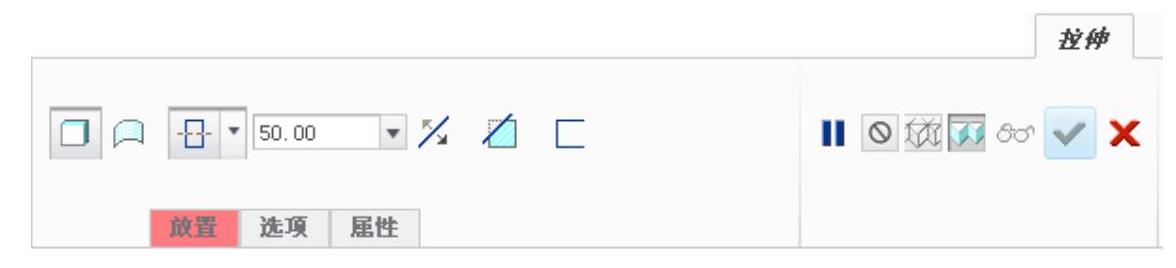

图4-38 操控板设置

图4-39 拉伸实体

图4-40 【孔】操控板

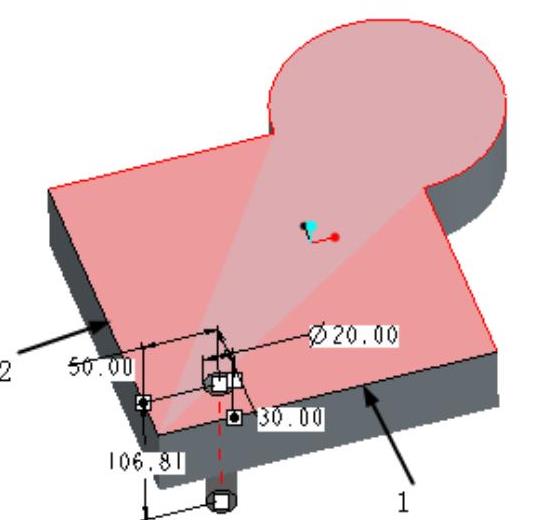

（3）拖动控制手柄到合适的位置后，系统显示孔的中心到参照边的距离，通过双击该尺寸值便可以对其修改。设置孔中心到边1、2的距离分别为30和50，孔直径为20，如图4-42所示。

（4）通过【放置】按钮的下滑面板同样可以设置孔的放置平面、位置和大小。

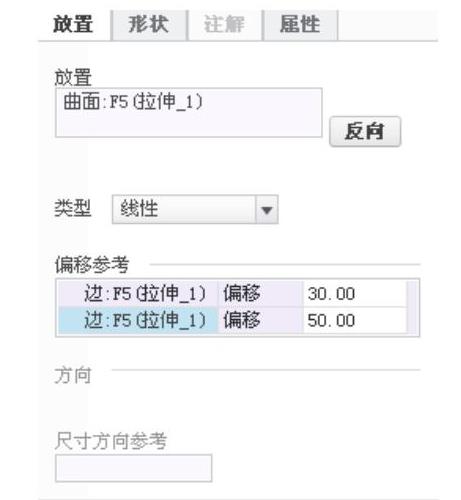

（5）单击【放置】选项下面的文本框后，选取拉伸实体的上表面作为孔的放置平面。单击【反向】按钮改变孔的创建方向；单击【偏移参考】选项下的文本框，选取拉伸实体的一条参照边，被选取的边的名称及孔中心到该边的距离均显示在下面的文本框中，单击距离值文本框，该框变为可编辑文本框，此时可以改变距离值。再单击【偏移参考】选项下第二行文本框，按住Ctrl键的同时，在绘图区选取另外一条参照边，结果如图4-43所示。

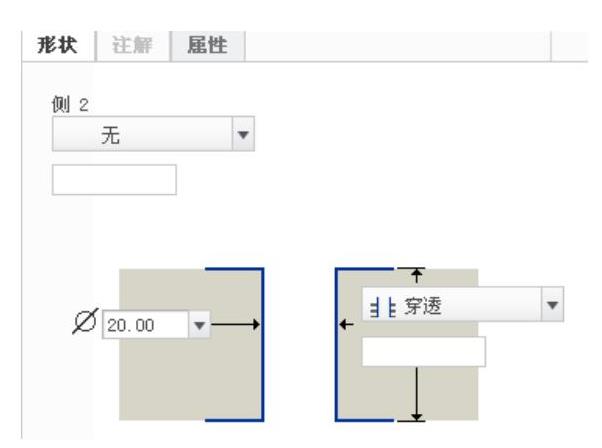

（6）设置完孔的各项参数之后，单击【形状】按钮，在弹出的图4-44所示的下滑面板中显示了当前孔的形状。

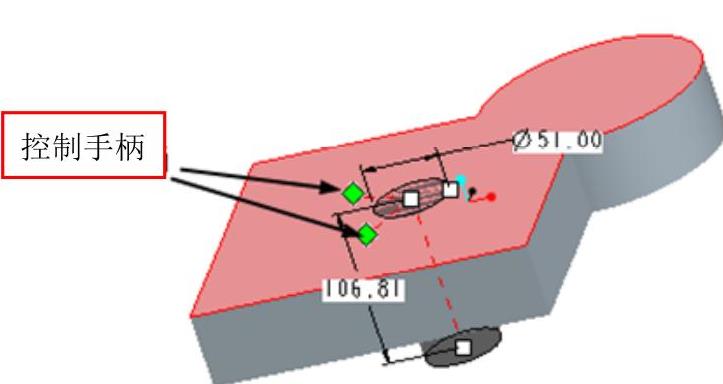

图4-41 预显孔

图4-42 设置孔尺寸

图4-43 面板的设置

图4-44 【形状】按钮下滑面板

（7）单击【确定】按钮，完成孔操作，结果如图4-45所示。

5.创建孔2(www.daowen.com)

（1）单击【模型】工具栏里的【孔】按钮，打开【孔】操控板。

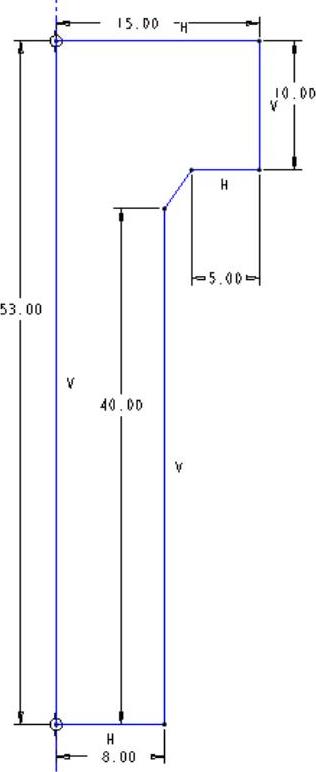

（2）单击按钮，使用草绘定义钻孔轮廓，再单击按钮，激活草绘器以绘制截面，系统进入草绘界面。绘制图4-46所示的旋转截面，然后单击【确定】按钮，退出草图绘制环境。

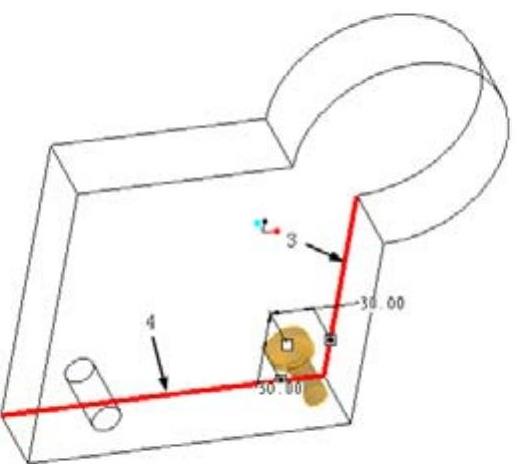

（3）单击【放置】按钮，单击【放置】选项下面的文本框后，仍选取拉伸实体的上表面放置孔。单击【偏移参考】选项下的文本框，选取拉伸实体边3作为参照边，单击距离值文本框，设置偏距值为30。再单击【偏移参考】选项下第二行文本框，按住Ctrl键的同时，在绘图区单击选取另外一条参照边4，并设置偏距位30，结果如图4-47所示。

（4）单击【确定】按钮，完成孔操作，结果如图4-48所示。

6.创建孔3

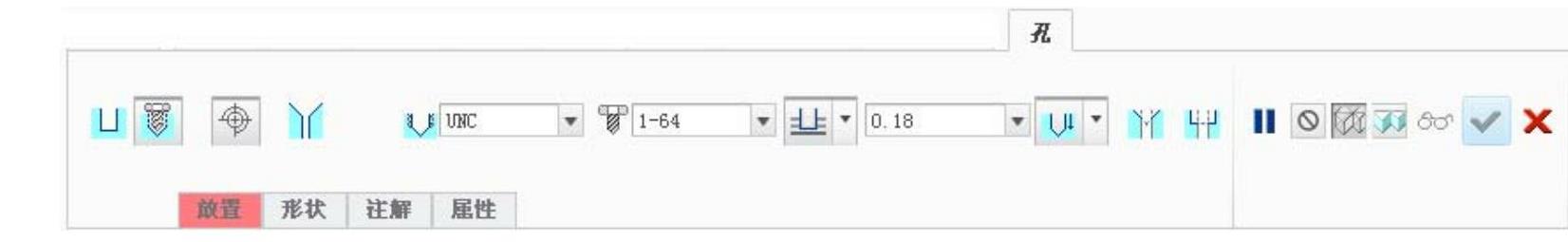

（1）单击【模型】工具栏里的【孔】按钮，打开【孔】操控板，在操控板上选取【标准孔】按钮，操控板选项如图4-49所示。

（2）操控板的设置为【ISO】标准、【M10X1】螺钉、孔深27和【沉孔】，如图4-50所示。

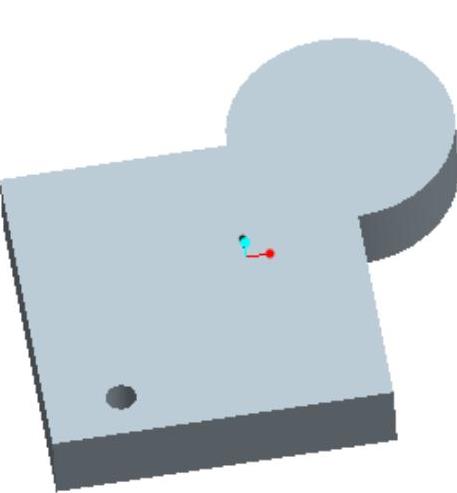

图4-45 孔效果

图4-46 旋转截面

图4-47 孔设置

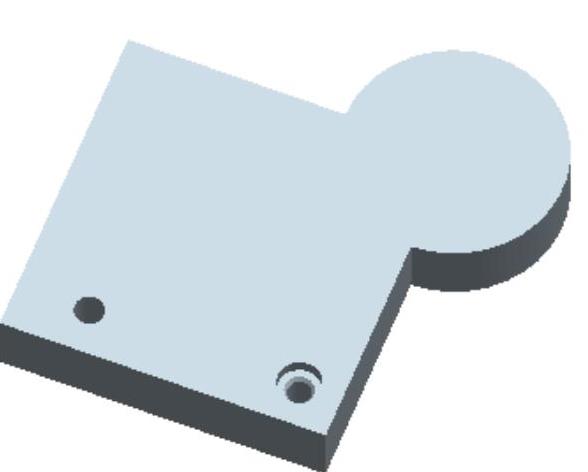

图4-48 草绘孔效果

图4-49 【孔】操控板

图4-50 【孔】操控板的设置

（3）选取拉伸实体的上表面放置螺纹孔，选取图4-51中的边3和边4作为参照边，偏距分别为50和30，如图4-51所示。

（4）设置完孔的各项参数之后，单击操控板的【形状】按钮，在弹出的如图4-52所示的下滑面板中显示了当前孔的形状。图中文本框显示的尺寸为可变尺寸，用户可以按照自己的要求设置。

图4-51 孔设置

（5）单击操控板上的【注释】按钮，其下滑面板给出了当前孔的基本信息，如图4-53所示。

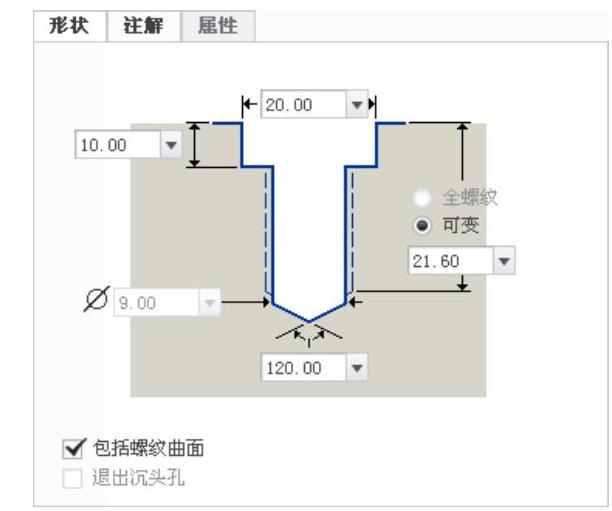

图4-52 【形状】按钮下滑面板

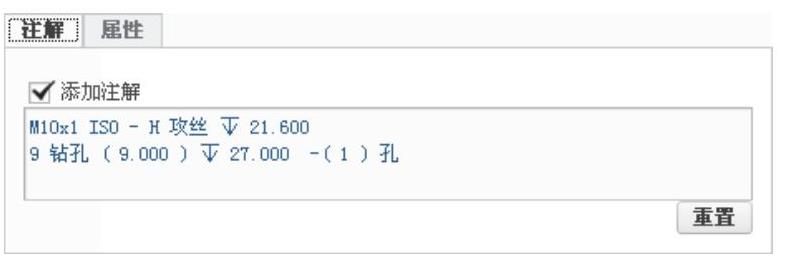

图4-53 【注释】按钮下滑面板

单击【确定】按钮，完成孔操作，结果如图4-54所示。

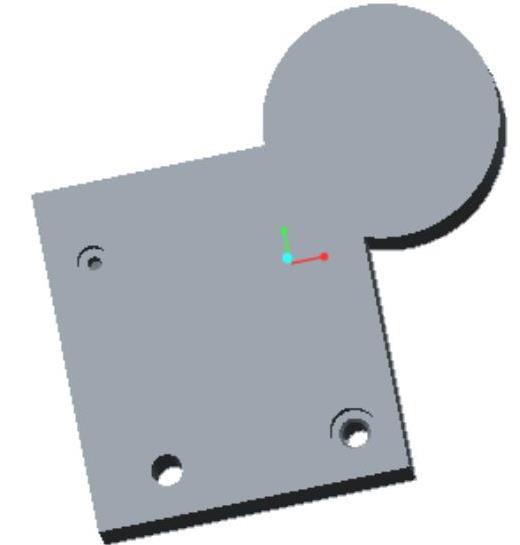

图4-54 标准孔效果
