1.【倒圆角】操控板

单击【模型】工具栏里的【倒圆角】按钮，系统打开图4-10所示的【倒圆角】操控板。

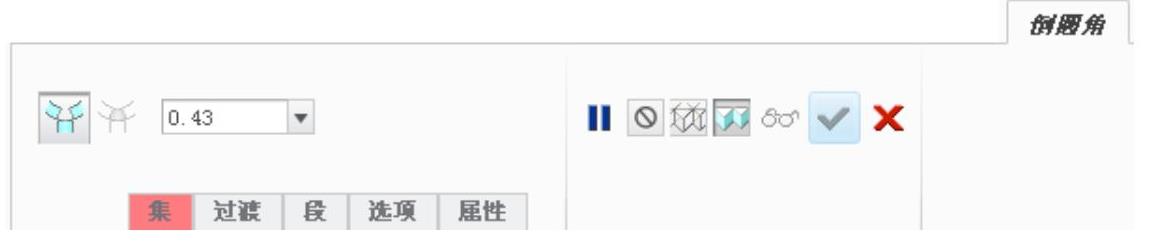

图4-10 【倒圆角】操控板1

【倒圆角】操控板显示以下选项：

（1）【集】模式图标。激活【集】模式图标，可用来处理倒圆角集。系统默认选取此选项。默认设置用于具有【圆形】截面形状倒圆角的选项。

（2）【过渡】模式图标。激活【过渡】模式，可以定义倒圆角特征的所有过渡。【过渡】类型对话框可设置显示当前过渡的默认过渡类型，并包含基于几何环境的有效过渡类型的列表。此框可用来改变当前过渡的类型。

2.下滑面板

（1）【集】下滑面板如图4-3所示，包含下列选项：

●【截面形状】下拉列表框：控制活动倒圆角集的截面形状。

●【圆锥参数】文本框：控制当前【圆锥】倒圆角的锐度。可键入新值，或从列表中选取最近使用的值。默认值为0.50。仅当选取了【圆锥】或【D1×D2圆锥】截面形状时，此框才可用。

●【创建方法】下拉列表框：控制活动的倒圆角集的创建方法。

●【延伸曲面】按钮：启用倒圆奇偶以在连接曲面的延伸部分继续展开，而非转换为边至曲面倒圆角。

●【完全倒圆角】按钮：将活动倒圆角集切换为完全倒圆角，或允许使用第三个曲面来驱动曲面到曲面完全倒圆角。再次单击此按钮可将倒圆角恢复为先前状态。

●【通过曲线】按钮：允许由选定曲线驱动活动的倒圆角半径，以创建由曲线驱动的倒圆角。这会激活【驱动曲线】列表框。再次单击此按钮可将倒圆角恢复为先前状态。

●【参考】列表框：包含为倒圆角集所选取的有效参照。可在该列表框中单击或使用【参考】快捷菜单命令将其激活。

●第二列表框：根据活动的倒圆角类型，可激活下列列表框：

驱动曲线：包含曲线的参照，由该曲线驱动倒圆角半径来创建由曲线驱动的倒圆角。可在该列表框中单击或使用【通过曲线】快捷菜单命令将其激活。只需将半径捕捉（按住SHIFT键单击并拖动）至曲线即可打开该列表框。

驱动曲面：包含将由完全倒圆角替换的曲面参照。可在该列表框中单击或使用“延伸曲面】快捷菜单命令将其激活。

骨架：包含用于“垂直于骨架”或“滚动”曲面至曲面倒圆角集的可选骨架参照。可在该列表框中单击或使用【可选骨架】快捷菜单命令将其激活。

●【细节】按钮：打开【链】对话框以便能修改链属性，此对话框如图4-11所示。

●【半径】列表框：控制活动的倒圆角集的半径的距离和位置。对于【完全倒圆角】或由曲线驱动的倒圆角，该表不可用。

【距离】框：指定倒圆角集中圆角半径特征，位于【半径】表下面，包含以下选项：

值：使用数字指定当前半径的。此距离值在【半径】表中显示。

参照：使用参照设置当前半径。此选项会在【半径】表中激活一个列表框，显示相应参照信息。(www.daowen.com)

特别地，对于D1×D2圆锥倒圆角，会显示两个【距离】框。

（2）【过渡】面板。要使用此面板，必须激活【过渡】模式。【过渡】面板如图4-12所示，【过渡】列表包含整个倒圆角特征的所有用户定义的过渡，可用来修改过渡。

（3）【段】面板如图4-13所示。可查看倒圆角特征的全部倒圆角集，查看当前倒圆角集中的全部倒圆角段，修剪、延伸或排除这些倒圆角段，以及处理放置模糊问题。

【段】面板包含下列选项：

【集】列表：列出包含放置模糊的所有倒圆角集。此列表针对整个倒圆角特征。

【段】列表：列出当前倒圆角集中放置不明确从而产生模糊的所有倒圆角段，并指示这些段的当前状态（【包括】，【排除】或【已编辑】）。

（4）【选项】面板如图4-14所示，包含下列选项：

【实体】单选按钮：以与现有几何相交的实体形式创建倒圆角特征。仅当选取实体作为倒圆角集参照时，此连接类型才可用。如果选取实体作为倒圆角集参照，则系统自动默认选中此选项。

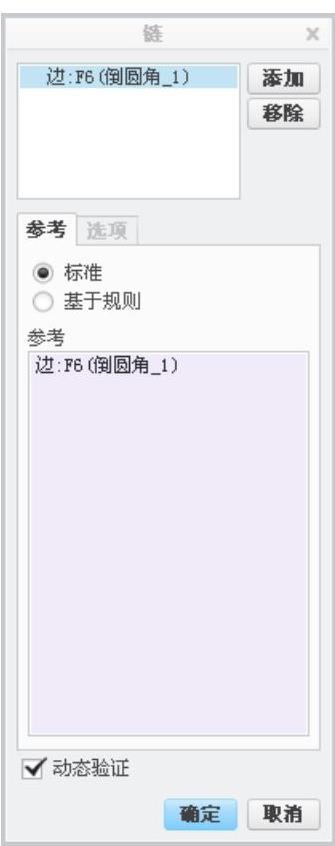

图4-11 【链】对话框

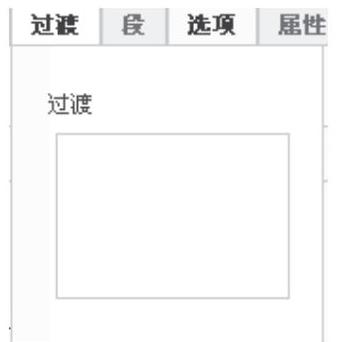

图4-12 【过渡】面板

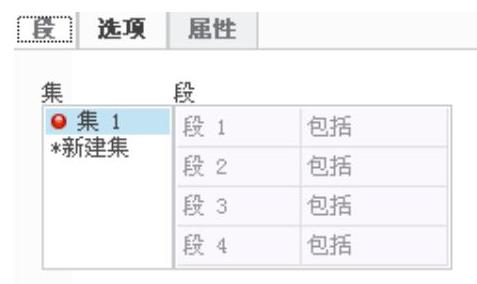

图4-13 【段】面板

图4-14 【选项】面板

【曲面】单选按钮：与现有几何不相交的曲面形式创建倒圆角特征。仅当选取实体作为倒圆角集参照时，此连接类型才可用。系统自动默认不选取此选项。

【创建结束曲面】复选框：创建结束曲面，以封闭倒圆角特征的倒圆角段端点。仅当选取了有效几何以及【曲面】或【新面组】连接类型时，此复选框才可用。系统自动默认不选取此选项。

注意

要进行延伸，必须存在侧面，并使用这些侧面作为封闭曲面。如果不存在侧面，则不能封闭倒圆角段端点。

（5）【属性】面板包含下列选项：

【名称】框：显示当前倒圆角特征名称，可将其重命名。

按钮：在系统浏览器中提供详细的倒圆角特征信息。
