制作思路

本例创建台灯，如图3-131所示。首先通过拉伸创建台灯底座，然后通过旋转创建灯罩，扫描混合创建灯杆，再通过混合切口创建底座切口，最后创建倒圆角。

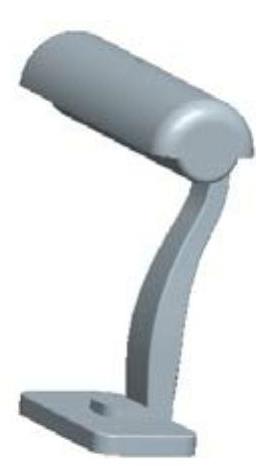

图3-131 台灯

绘制步骤

1.新建文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，取消处于选中状态的【使用默认模板】选项，在【名称】中输入零件的名称“taideng.prt”，单击【确定】按钮。弹出【新文件选项】对话框，选择【mmns_part_solid】模板，单击【确定】按钮进入实体建模界面。

2.绘制台灯底座1

（1）单击【模型】工具栏里的【拉伸】按钮，系统弹出【拉伸】操控板。

（2）选择FRONT面作为草绘平面，绘制图3-132所示的截面，单击【确定】按钮，退出草图绘制环境。

（3）在操控板上设置截至方式为，拉伸深度为15，沿FRONT向下拉伸。然后单击【确定】按钮，完成拉伸特征的创建。

3.创建台灯底座2

（1）单击【模型】工具栏里的【拉伸】按钮，系统弹出【拉伸】操控板。

（2）选取台灯底座1上表面作为草绘平面，绘制如图3-133所示的截面。单击【确定】按钮，退出草图绘制环境。

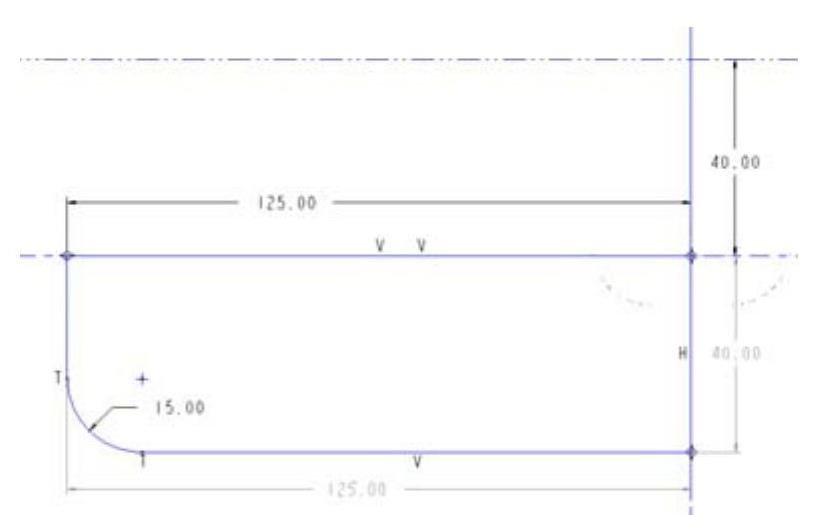

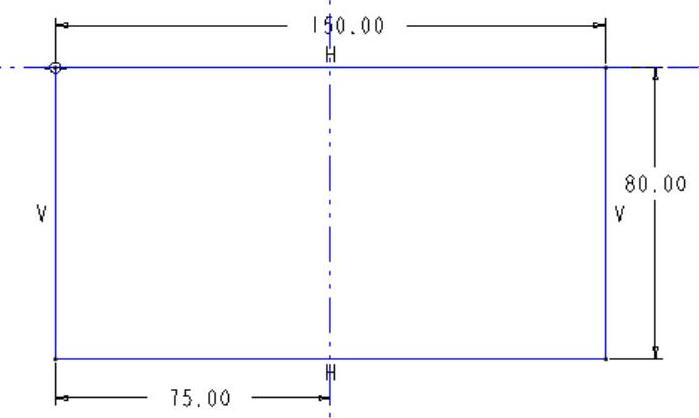

图3-132 草绘截面

图3-133 草绘截面

（3）在操控板中设置拉伸深度为8，单击【确定】按钮，拉伸结果如图3-134所示。

4.绘制草图

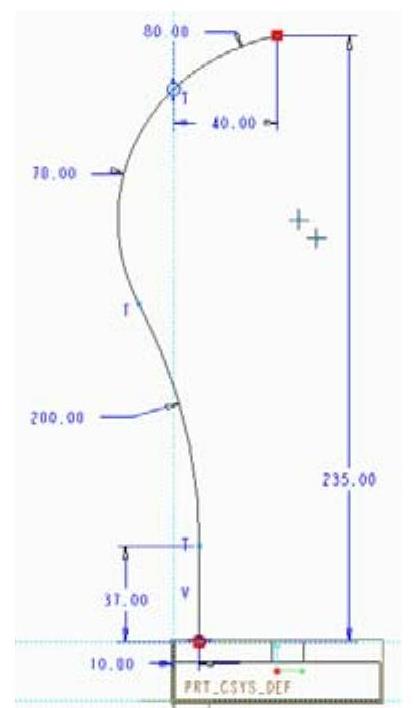

（1）单击【基准】功能区中的【草绘】按钮，在RIGHT面内绘制图3-135所示的曲线。

图3-134 拉伸台面

图3-135 草绘曲线

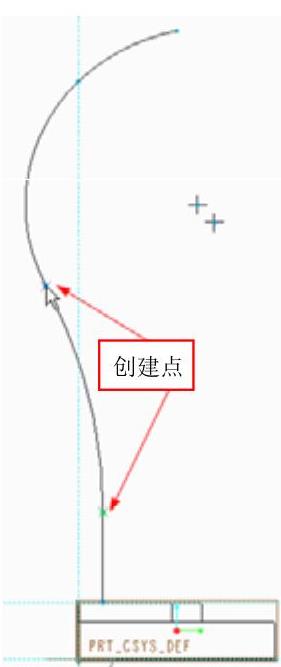

（2）单击按钮，在图3-136所示的位置创建两个点，然后单击【确定】按钮，退出草图绘制环境。

5.创建基准平面

（1）单击【基准】功能区中的【平面】按钮，弹出【基准平面】对话框。

（2）选取FRONT平面作为参照平面，设置为偏移方式，将FRONT面向上偏移210，建立新的基准平面DTM1。

6.创建灯罩

（1）单击【模型】工具栏里的【旋转】按钮，打开【旋转】操控板。

（2）在基准平面DTM1内草绘，绘制图3-137所示的封闭曲线。

（3）选取上面绘制的封闭曲线，单击按钮，选取水平中心线作为镜像对称轴。

图3-136 创建点

图3-137 基本草绘

（4）镜像完成后，单击按钮，修剪掉中间的水平线段，使之成为一个封闭的环，结果如图3-138所示。单击【确定】按钮，退出草图绘制环境。

（5）在旋转操控板中设置旋转角度为180，单击【确定】按钮，完成旋转特征的创建，结果如图3-139所示。

图3-138 修剪结果

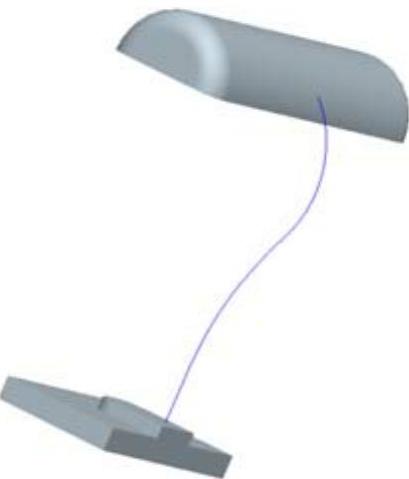

图3-139 旋转特征

7.创建灯杆

（1）选取模型树中名称为【草绘1】的特征，单击【模型】工具栏里的【扫描】按钮，打开【扫描混合】操控板。

（2）单击【截面】按钮，在弹出的下滑面板中的【截面】选项下的收集器中单击将其激活，然后在模型中选取【草绘1】的端点，图3-140所示的箭头所在位置为扫描混合的起始点。

（3）以参考轴交点为对称中心绘制图3-141所示的第一扫描截面，然后单击【确定】按钮，退出草绘器。

图3-140 扫描起点

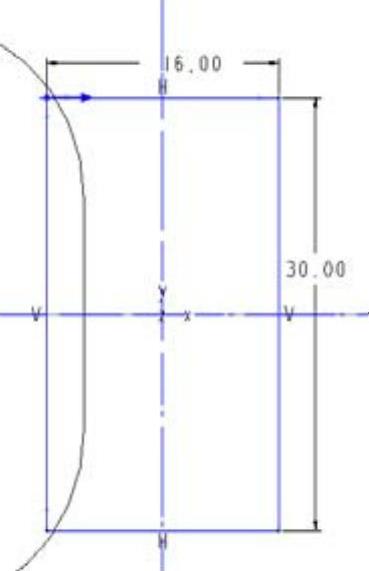

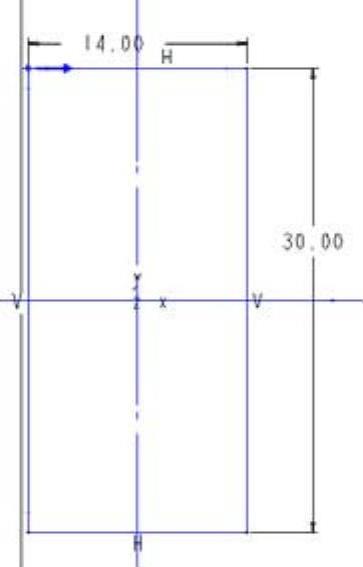

图3-141 第一扫描截面

（4）系统返回到【截面】按钮的下滑面板。单击【插入】按钮，再在模型中选取图3-136中的下方点，然后单击【草绘】按钮，进入第二截面的草绘。

（5）绘制图3-142所示的第二扫描截面，然后单击【确定】按钮，退出草图绘制环境。

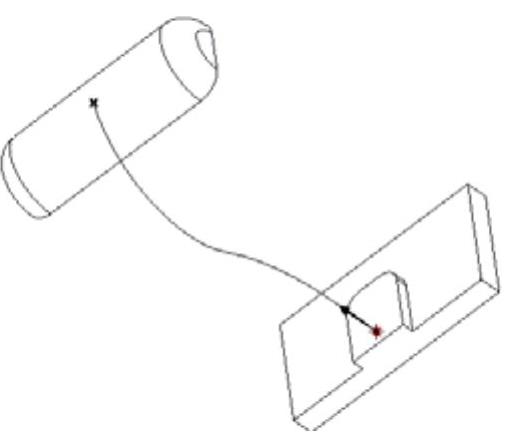

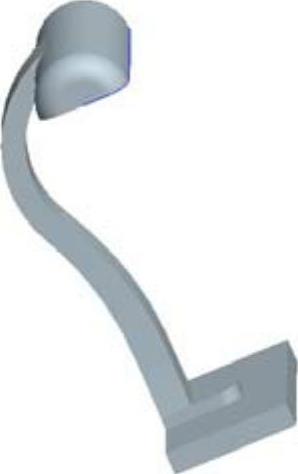

（6）重复上述步骤，分别选取图3-136中的上方点和扫描曲线的顶点，并绘制图3-143所示的第三扫描截面和图3-144所示的第四扫描截面。单击【确定】按钮，完成扫描混合特征的创建，结果如图3-145所示。

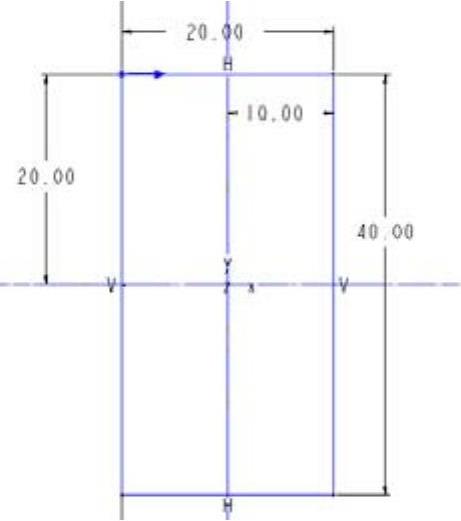

图3-142 第二扫描截面

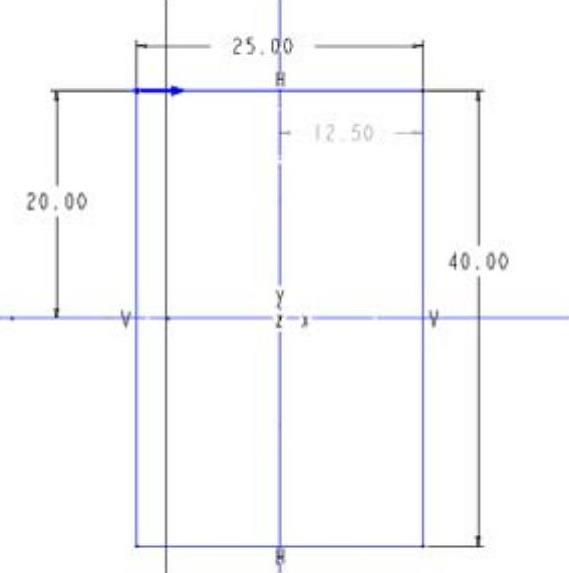

图3-143 第三扫描截面

图3-144 第四扫描截面

8.创建拉伸切除

（1）单击【模型】工具栏里的【拉伸】按钮，打开【拉伸】操控板。

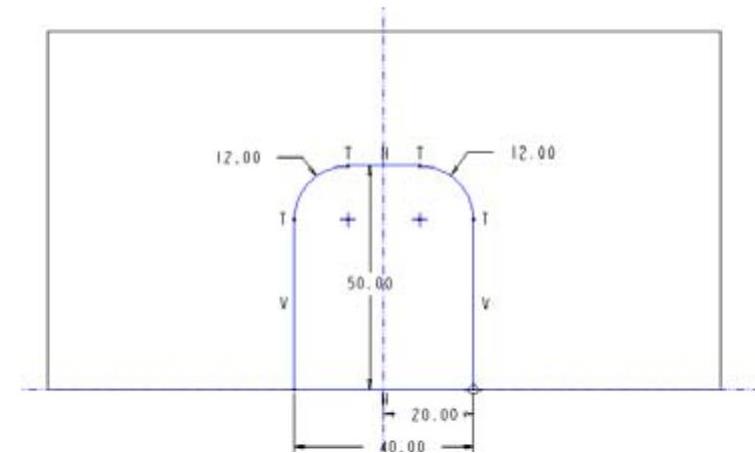

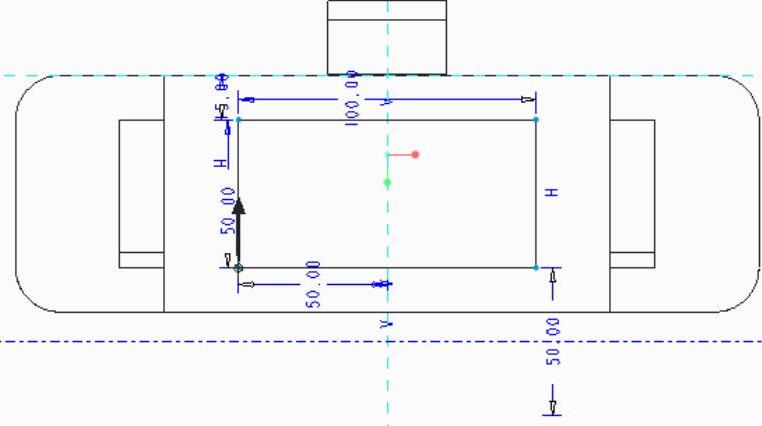

（2）选取图3-146所示的曲面作为草绘平面。绘制如图3-147所示的截面，然后单击【确定】按钮，退出草图绘制环境。(www.daowen.com)

图3-145 扫描混合特征

图3-146 拉伸草绘平面

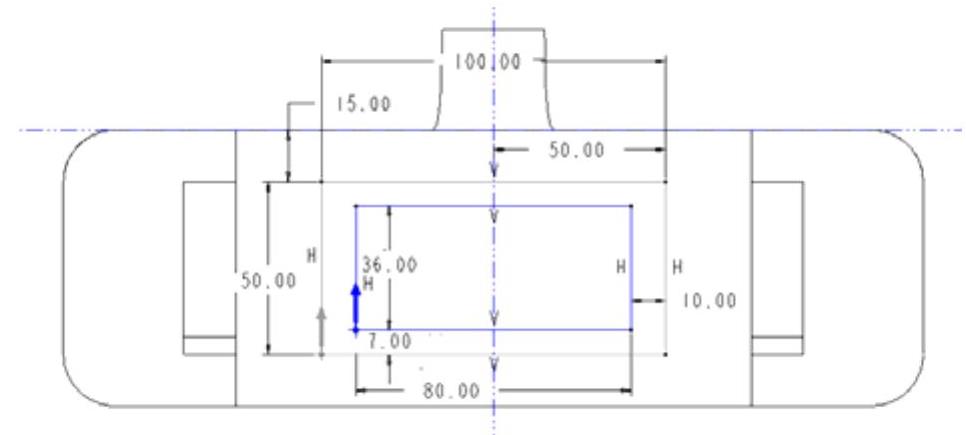

图3-147 拉伸截面

（3）在拉伸操控板设置拉伸深度为3，单击【切除材料】按钮。单击【确定】按钮，完成拉伸剪切特征的创建。

9.创建基准平面

（1）单击【基准】功能区中的【平面】按钮，弹出【基准平面】对话框。

（2）选取DTM1平面作为参照平面，设置为偏移方式，将DTM1面向上偏移3，建立新的基准平面DTM2。

10.创建灯管

（1）单击【模型】工具栏里的【旋转】按钮，打开【旋转】操控板。

（2）在基准平面DTM2内草绘。单击按钮，在弹出的图3-148所示的【类型】对话框中选取【链】选项。按住Ctrl键，在模型中一次选取图3-149所示的圆弧和直线。

图3-148 【类型】对话框

图3-149 选取曲线

（3）弹出图3-150所示的菜单管理器的【选取】菜单，在该菜单中选择【接受】命令，弹出【将链转换为环】对话框，单击【是】按钮，整个封闭的环被选取。

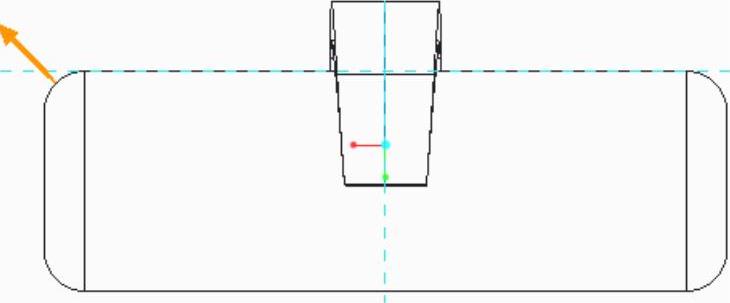

（4）模型中出现一个指示偏移方向的箭头，如图3-151所示，并且对话区要求输入沿箭头所示方向的偏距。在【于箭头方向输入偏移】消息窗口中输入-10，使所选曲线向内偏移10，创建新的曲线。

图3-150 【选取】菜单

图3-151 偏移方向

（5）单击【类型】对话框的【关闭】按钮，结果如图3-152所示。

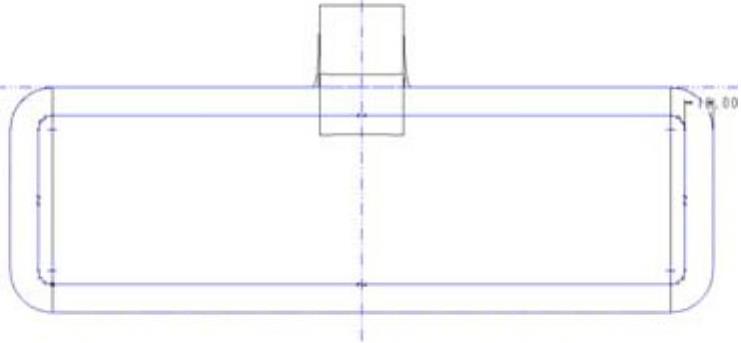

图3-152 偏移结果

（6）单击【基准】组中的按钮，绘制一条水平中心线，并使之成为上面所创建边界图元的对称轴。

（7）单击按钮，修剪掉所创建边界图元在对称轴一侧的所有曲线。

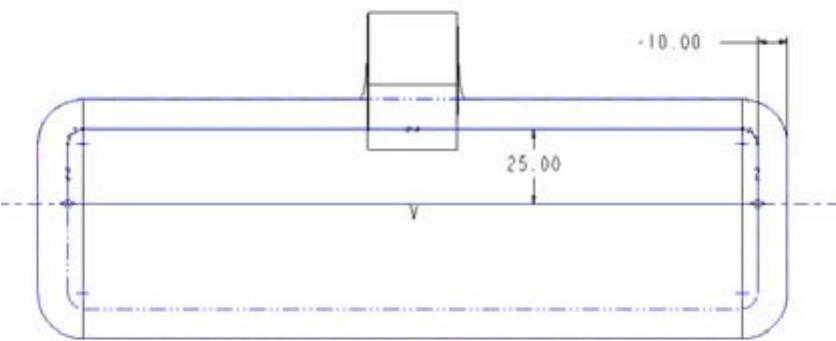

（8）单击按钮，绘制一条水平选段，连接边界图元的剩下部分，使之成为一个封闭的环，结果如图3-153所示，然后单击【确定】按钮，退出草图绘制环境。

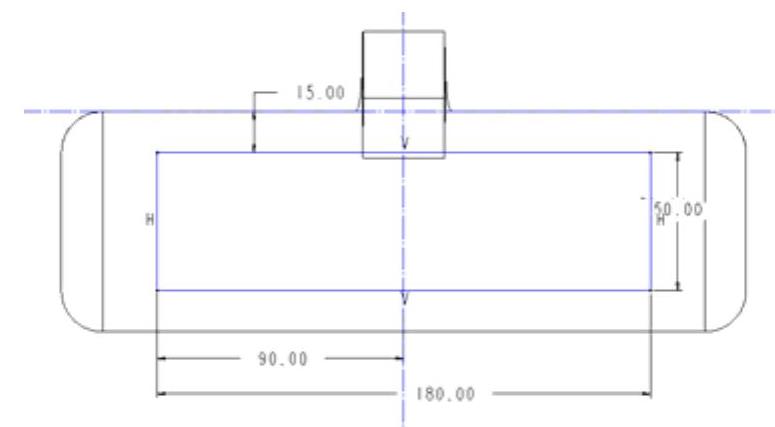

图3-153 旋转截面

（9）在操控板中设置旋转角度为180。单击【确定】按钮，完成旋转剪切特征的创建。

11.创建底座切口

（1）在【模型】工具栏里选择【形状】→【旋转混合】，弹出【旋转混合】选项板，如图3-154所示。

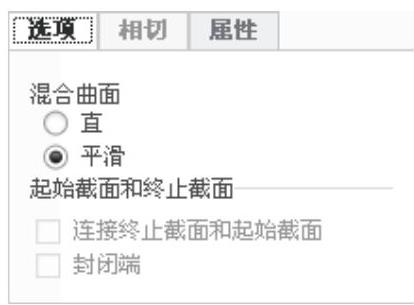

（2）单击控制面板中的【选项】按钮，在下滑面板中选取【光滑】命令，如图3-155所示。

图3-154 【旋转混合】选项板

图3-155 【选项】下滑面板

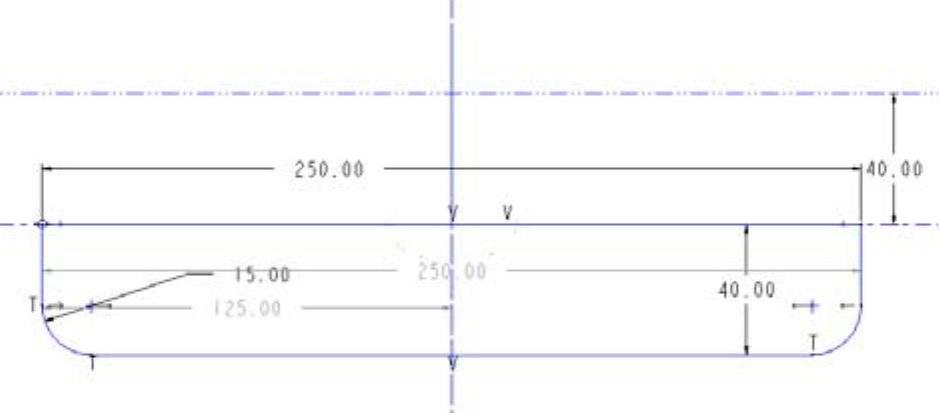

（3）单击控制面板中的【截面】按钮，弹出【截面】选项卡，单击选项卡中的【定义】按钮，弹出【草绘】对话框。选取台灯底座1的下底面为草绘平面，绘制图3-156所示的第一混合截面。

图3-156 第一混合截面

（4）单击【确定】按钮，退出草图绘制环境，完成第一混合截面的绘制。

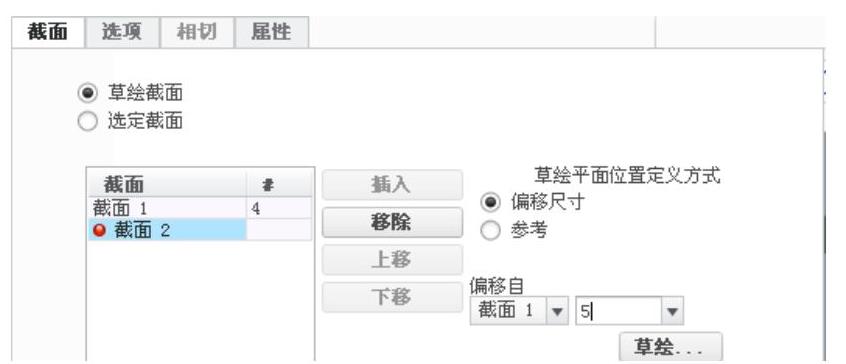

（5）单击操控板中的“截面”选项，打开“截面”下拉面板，在“截面”列表框右侧单击“插入”按钮，在“截面”列表框中显示新建的“截面2”，在操控板中输入深度值5，如图3-157所示。

图3-157 设置截面偏移距离

（6）在下拉面板中单击“草绘”按钮，进入草绘环境。绘制图3-158所示的第二混合截面，并设置混合起始点的位置和方向与第一混合截面一致。单击【确定】按钮，退出草图绘制环境。

（7）在弹出的【旋转混合】选项板中，单击【移除材料】按钮，适当单击【反向】按钮，设置混合方向为向内，然后选取【确定】命令，混合结果如图3-159所示。

图3-158 第二混合截面

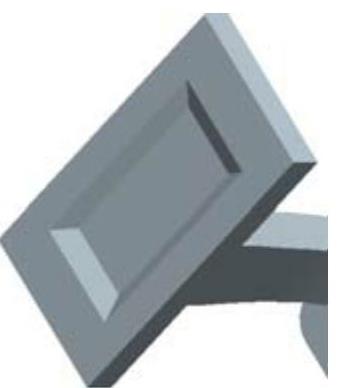

图3-159 混合特征

12.倒圆角

（1）单击【模型】工具栏里的【倒圆角】按钮，打开【倒圆角】操控板。

（2）选取台灯底面的四个拐角的边线，圆角半径为15，结果如图3-160所示。

（3）重复【倒圆角】命令，选取扫描混合特征的四条边线，圆角半径为2。

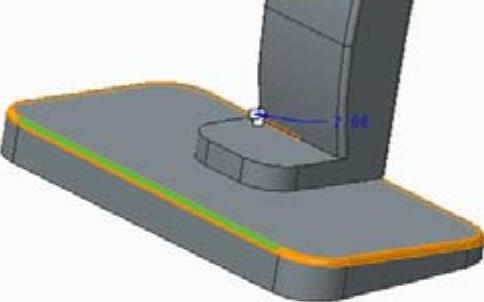

（4）重复【倒圆角】命令，选取台灯底面的上面的边线，圆角半径为2，结果如图3-161所示。

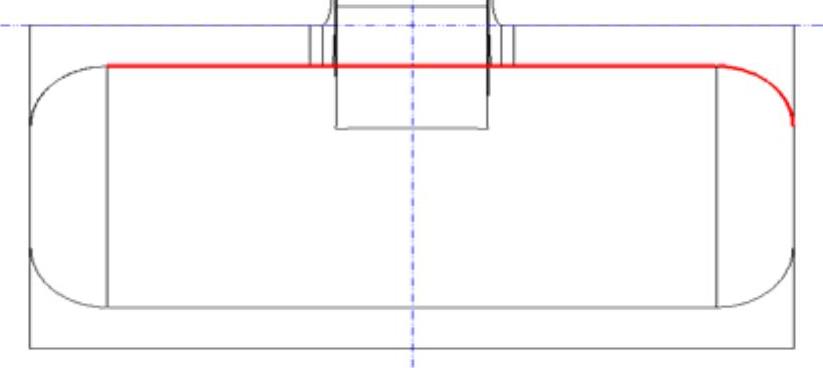

图3-160 倒圆角3

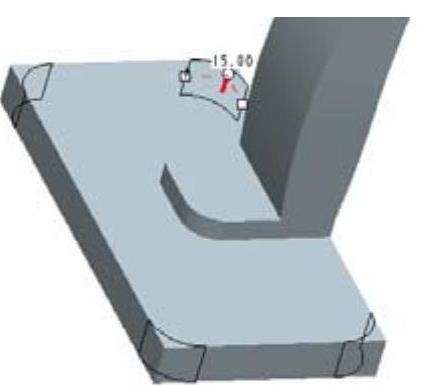

图3-161 倒圆角2
