制作思路

绘制图3-119所示的螺母。首先利用拉伸命令创建六棱柱，然后利用旋转命令创建六棱柱倒角，再使用孔命令创建螺纹通孔，接着在孔两端创建倒角特征，最后使用螺旋扫描命令创建螺纹。

图3-119 螺母

绘制步骤

1.创建新文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，取消处于选中状态的【使用默认模板】选项，在【名称】中输入零件的名称“luomu.prt”，单击【确定】按钮。弹出【新文件选项】对话框，选择【mmns_part_solid】模板，单击【确定】按钮进入实体建模界面。

2.创建六棱柱体

（1）单击【模型】工具栏中的【拉伸】按钮，打开【拉伸】操控板。

（2）选用基准面TOP为草绘平面，绘制正六边形，如图3-120所示。单击【确定】按钮，退出草图绘制环境。

（3）在操控板中输入拉伸深度为15。单击【确定】按钮，创建特征，正六棱柱如图3-121所示。

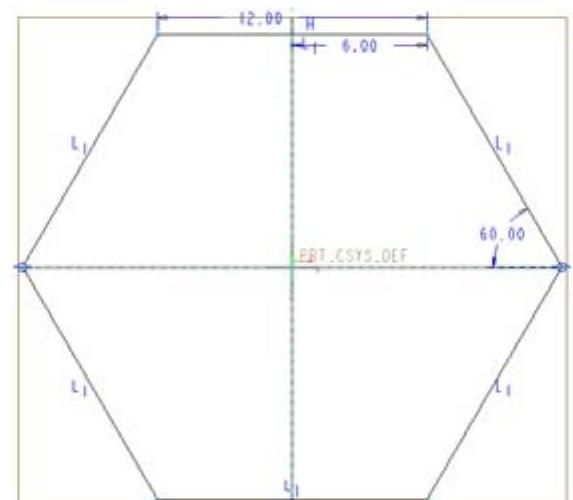

图3-120 草绘正六边形

图3-121 生成正六棱柱

3.旋转创建倒角

（1）单击【模型】工具栏里的【旋转】按钮，打开【旋转】操控板。

（2）选用基准面FRONT绘平面，采用系统默认的参考面RIGHT，方向为底部。绘制如图3-122的草绘截面。单击【确定】按钮，退出草图绘制环境。

（3）在操控板中单击【去除材料】按钮和【反向】按钮，单击【确定】按钮，注意剪切方向向外，模型两头的倒角完成后如图3-123所示。

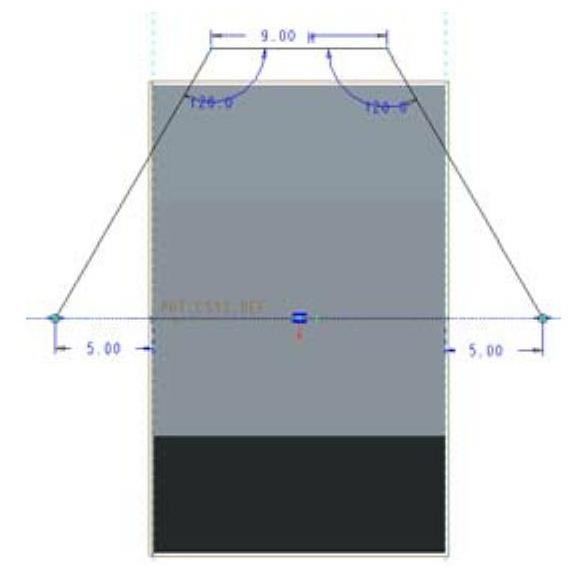

图3-122 草绘截面

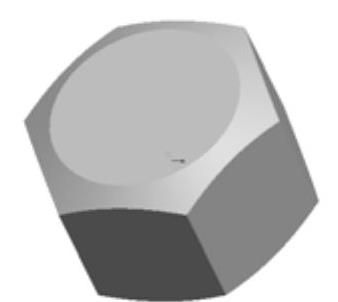

图3-123 倒角后的六棱柱模型

4.创建孔

（1）单击【模型】工具栏里的【孔】按钮，系统打开【孔】操控板。

（2）在操控板中类型选择【简单】，孔的直径输入15。

（3）单击【放置】按钮，系统打开【放置】下滑面板，如图3-124所示。主参考选择TOP面，次参考选择FRONT，RIGHT面。选择【偏移】方式，设置偏移量为0，这样孔特征就布置到TOP面的中心处。(www.daowen.com)

（4）单击【形状】按钮，打开【形状】下滑面板，如图3-125所示。在文本框中填入孔特征直径15，孔深度选择【贯穿】。

（5）单击【确定】按钮，生成图3-126所示的孔。

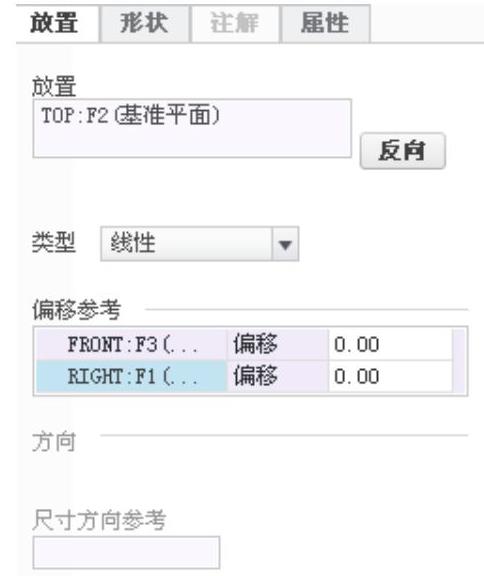

图3-124 【放置】下滑面板

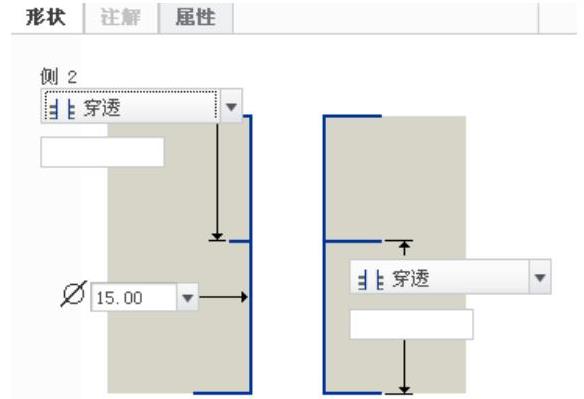

图3-125 【形状】下滑面板

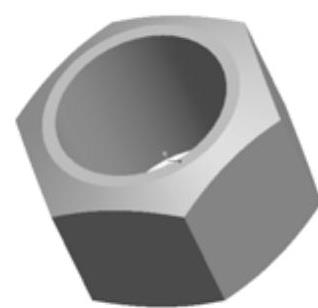

图3-126 孔特征的生成

5.创建倒角

（1）单击【模型】工具栏里的【倒角】按钮，系统打开【倒角】操控板。

（2）选择图形区的孔两边的边线，如图3-127所示。

（3）倒角类型选择45×D，倒角的边长为1。单击【确定】按钮，生成的倒角特征如图3-128所示。

图3-127 选择倒角边线

图3-128 倒角特征的生成

6.创建螺纹

（1）单击【模型】工具栏里的【螺旋扫描】按钮，系统打开【螺旋扫描】操控板。

（2）选择FRONT为草绘界面，绘制螺旋扫描的轨迹，如图3-129所示。单击【确定】按钮，退出草图绘制环境。

（3）在操控板中单击【绘制截面】按钮，进入横截面草绘环境，在扫描起始点处绘制如图3-130所示的截面。单击【确定】按钮，退出草图绘制环境。

（4）在操控板中输入节距1.5，单击【去除材料】按钮，单击【确定】按钮，完成螺母的创建。

图3-129 【螺旋扫描】特征的轨迹绘制

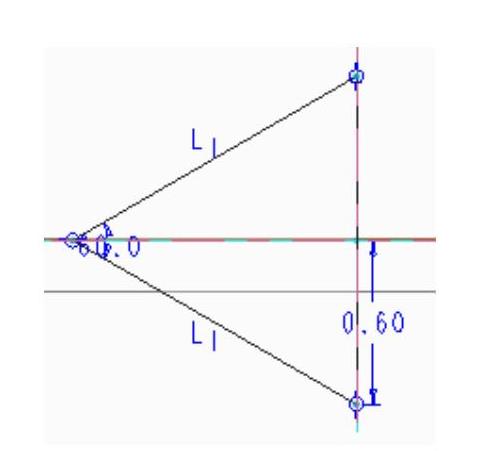

图3-130 草绘【螺旋扫描】特征的扫描界面
