制作思路

变径进气直管是气动管道中常用的一种管的形式，由于其截面变化，创建过程与之前的简单拉伸有所不同，实体如图3-80所示。

绘制步骤

1.建立新文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，取消处于选中状态的【使用默认模板】选项，在【名称】中输入零件的名称“bianjinqiguan.prt”，单击【确定】按钮。弹出【新文件选项】对话框，选择【mmnspartsolid】模板，单击【确定】按钮进入实体建模界面。

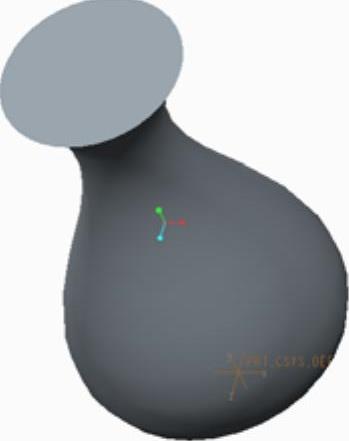

图3-80 变径进气直管1

2.制作实体管道

（1）单击【模型】工具栏里【形状】组下【混合】按钮，弹出【混合】操控板。

（2）单击控制面板中的【截面】按钮，弹出【截面】选项卡，如图3-81所示，单击选项卡中的【定义】按钮，弹出【草绘】对话框。

（3）选取TOP面作为草绘平面，其余选项接受系统默认值，单击【确定】按钮，进入草绘界面。(www.daowen.com)

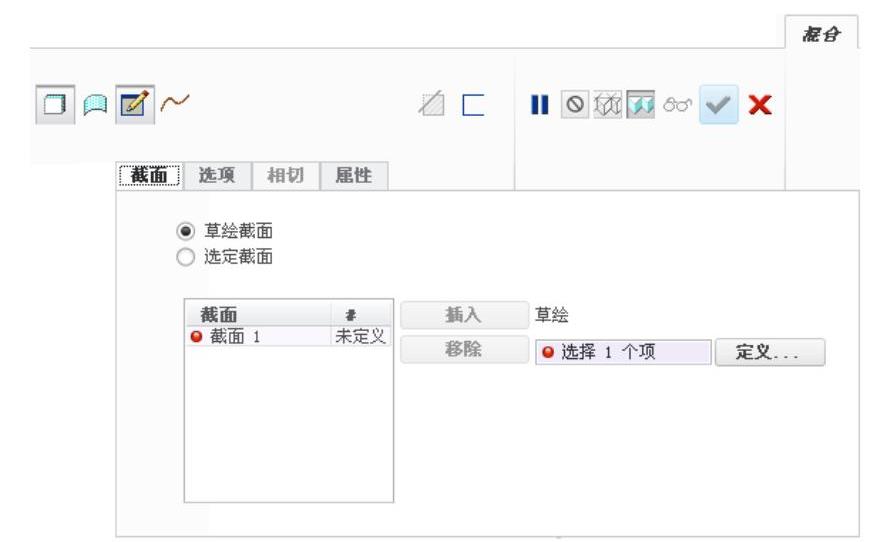

图3-81 【混合】操控板

（4）单击【草绘视图】按钮，使草绘平面调整到正视于用户的视角；单击按钮，在工作平面内绘制图3-82所示的圆，圆心在原点上，修改直径尺寸为11。

（5）单击【确定】按钮，退出草图绘制环境。在弹出的【混合】选项板按钮后输入深度值10，打开【截面】下拉面板，单击【草绘】按钮，进入绘图环境。之前绘制的圆变为浅灰色，此时在截面2中再绘制此圆的同心圆，直径为30。重复之前的动作，插入截面3，深度值为20，使得前两个圆变灰后，绘制直径为15的同心圆。重复之前的动作，使前三个圆变灰后，插入截面4，深度值为20，绘制直径为20的同心圆，如图3-83所示。单击【确定】按钮，退出草图绘制环境。

图3-82 草绘图

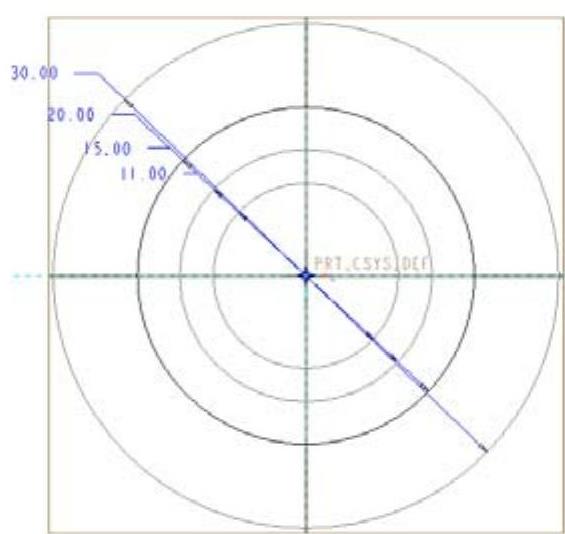

图3-83 完成的草绘图

（6）在【混合】操控板上单击【确定】按钮，完成变截面混合特征的创建。最终结果如图3-80所示。
