CreoParametric2.0中文版操作板选项简介

时间:2023-11-06 理论教育 版权反馈
【摘要】:图3-77 特征下滑面板3.操控板单击工具栏里组下按钮,弹出图3-78所示的操控板。图3-78 操控板:选取旋转轴。

CreoParametric2.0中文版操作板选项简介

1.【混合】操控板

单击【模型】工具栏里【形状】组下【混合】按钮978-7-111-42982-1-Chapter03-231.jpg,弹出图3-76所示的【混合】操控板。

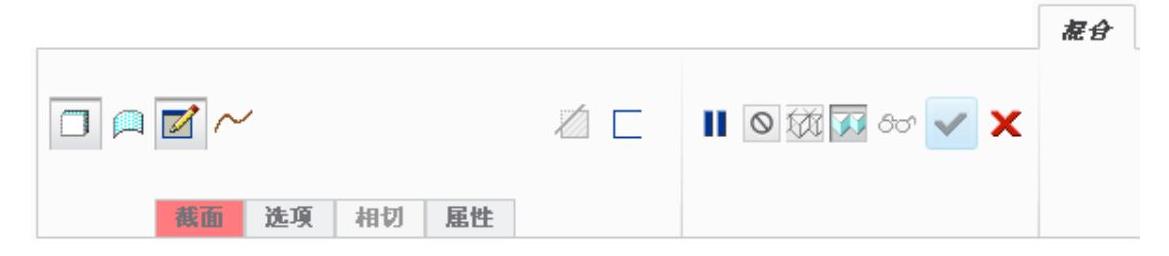

图3-76 【混合】操控板

978-7-111-42982-1-Chapter03-233.jpg:创建实体特征。

978-7-111-42982-1-Chapter03-234.jpg:创建曲面特征。

978-7-111-42982-1-Chapter03-235.jpg:创建或编辑扫描截面。

978-7-111-42982-1-Chapter03-236.jpg:与选定截面混合。

2.下滑面板

【混合】工具提供下列下滑面板,如图3-77所示。

(1)截面:使用此下滑面板用于定义混合截面。单击【定义】按钮创建或更改截面。

●“草绘截面”单选钮:使用草绘截面来创建混合。

●“选定截面”单选钮:通过使用选定截面来创建混合。

●“截面”列表框:将截面按其混合顺序列出。

●“插入”按钮:在活动截面下插入一个新的截面。

●“移除”按钮:删除活动截面

(2)选项:使用该下滑面板可进行下列操作:

●“直”单选钮:在两个截面间形成直曲面。

●“平滑”单选钮:形成平滑曲面。

●“连接终止截面和起始截面”复选框:将起始截面和终止截面连接起来以形成封闭混合。

●“封闭端”复选框:勾选此复选框,在创建混合曲面时,封闭混合特征的两端。

(3)相切:单击该按钮将弹出“相切”下拉面板,其中:(www.daowen.com)

边界条件:设置截面形成模型的条件。

自由:将曲面设置为不受侧参考影响。

相切:将曲面设置为与曲面参考相切。

法向:将曲面设置为与曲面参考垂直。

■图元:设置参考曲面作为活动图元。

(4)属性:使用该下滑面板编辑特征名,并在浏览器中打开特征信息。

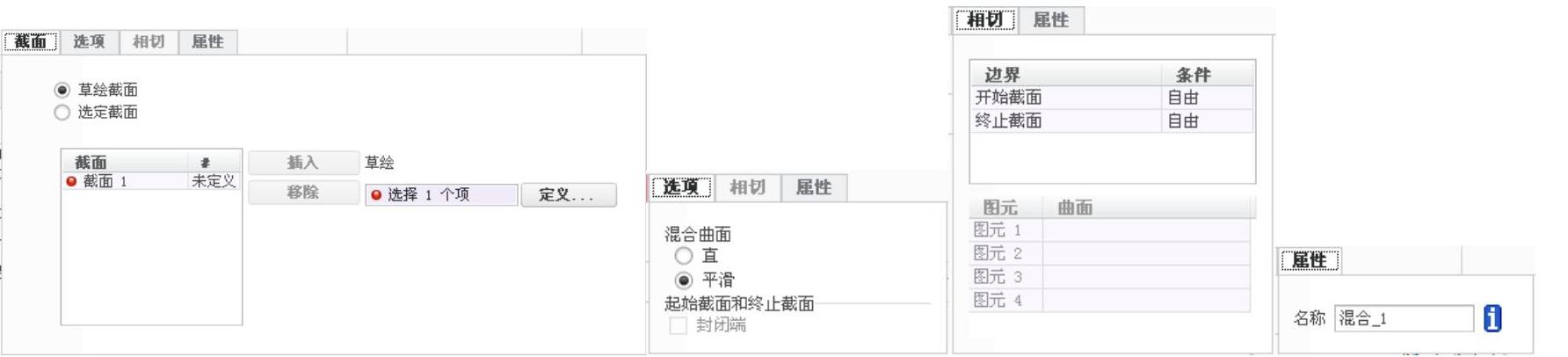

图3-77 【混合】特征下滑面板

3.【旋转混合】操控板

单击【模型】工具栏里【形状】组下【旋转混合】按钮978-7-111-42982-1-Chapter03-238.jpg,弹出图3-78所示的【旋转混合】操控板。

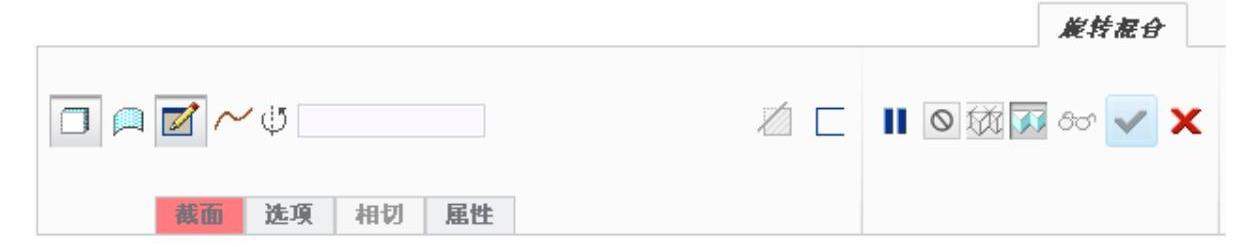

图3-78 【旋转混合】操控板

978-7-111-42982-1-Chapter03-240.jpg:选取旋转轴。

【旋转混合】工具提供如图3-79所示下滑面板。

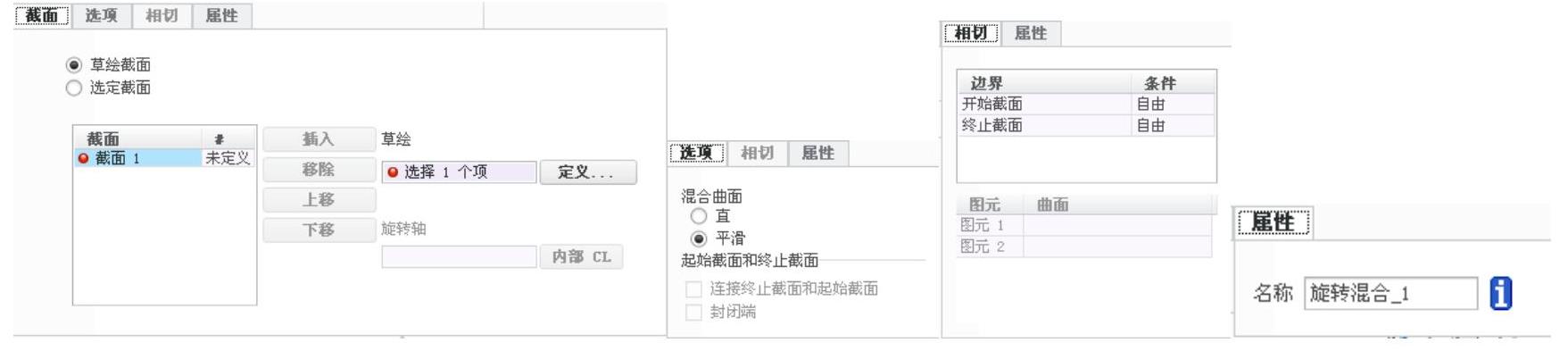

图3-79 【旋转混合】特征下滑面板

使用截面下滑面板用于定义混合截面。单击【定义】按钮创建或更改截面。

●“上移”按钮:按混合顺序向上移动活动截面。

●“下移”按钮:按混合顺序向上移动活动截面。

其余选项同【混合】特征。
