创建混合特征的具体操作过程如下：

（1）单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，在【名称】中输入零件的名称“hunhetezheng.prt”，单击【确定】按钮。接受系统默认模板，进入实体建模界面。

（2）单击【模型】工具栏里【形状】组下【混合】按钮，弹出图3-50所示的【混合】操控板。

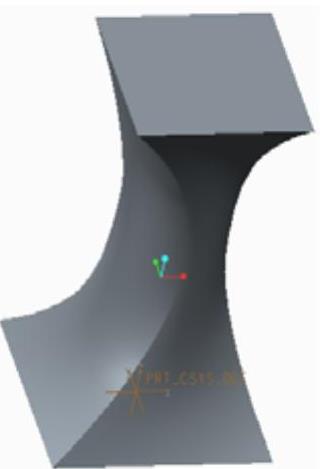

图3-49 混合特征

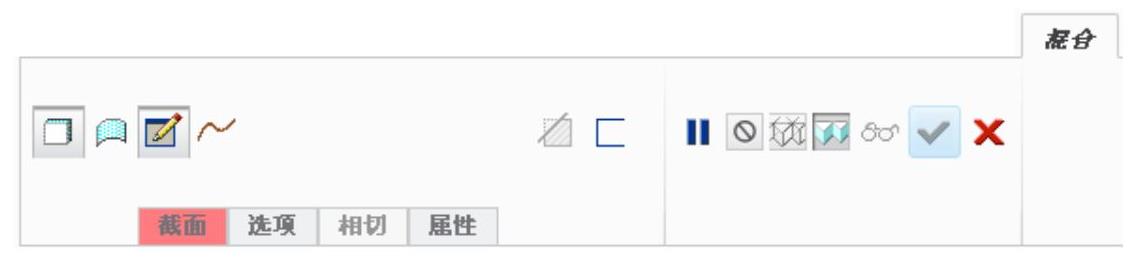

图3-50 【混合】操控板

（3）单击控制面板中的【截面】按钮，弹出【截面】选项卡，如图3-50所示，单击选项卡中的【定义】按钮，弹出【草绘】对话框。

（4）选取FRONT面作为草绘平面，其余选项接受系统默认值，单击【确定】按钮进入草绘界面。

（5）单击【草绘视图】按钮，使草绘平面调整到正视于用户的视角。

（6）单击按钮，绘制草绘曲线作为第一混合截面，如图3-51所示。单击【确定】按钮，退出草图绘制环境。

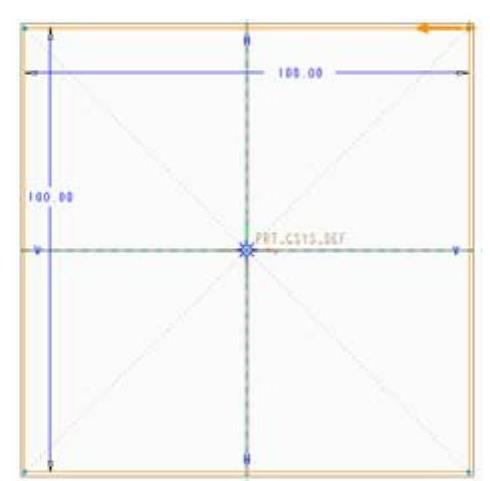

图3-51 第一混合截面

（7）在【混合】操控板上，在操控板中输入偏移距离为100，在“截面”下拉面板的“截面”列表框中单击“截面2”，如图3-52所示。

（8）单击“草绘”按钮，进入草绘环境。单击按钮，绘制图3-53所示的一个直径为50的圆。

（9）在混合特征中要求所有截面的图元数必须相等。第一截面的图元数为4，因此第二截面的圆应该分为4段。单击按钮，在图3-54中所示的位置将圆打断为四段圆弧，这时会在第一个打断点出现一个表示混合起始点和方向的箭头。

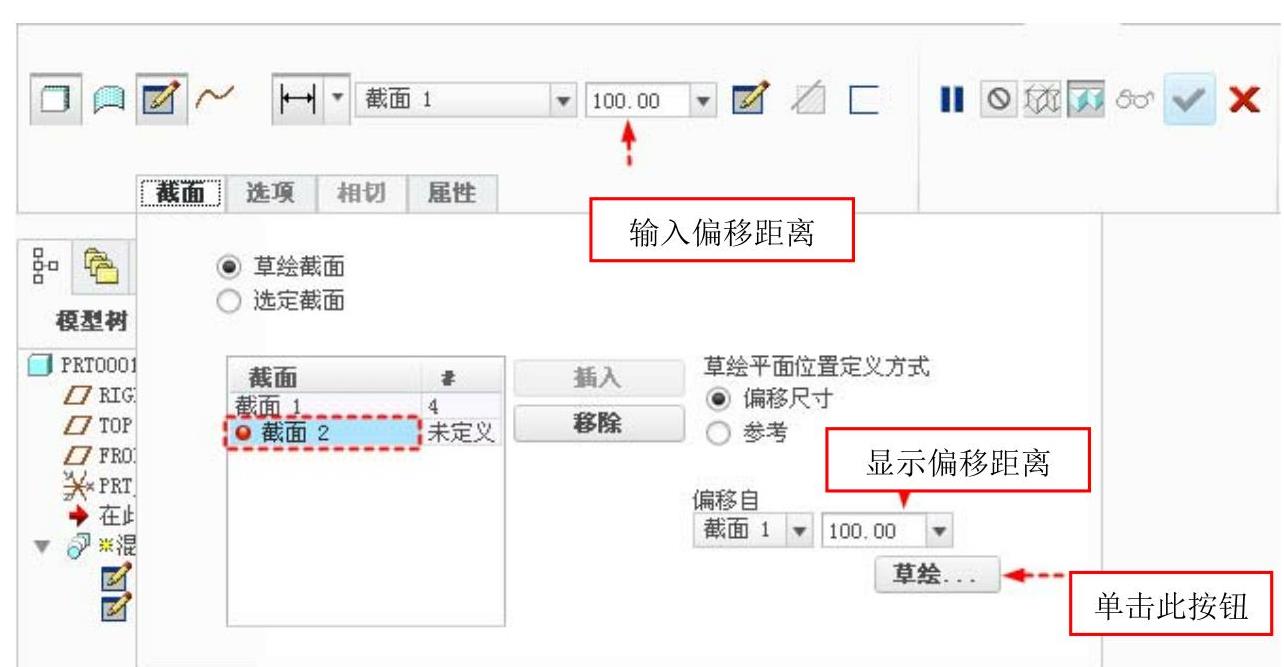

图3-52 设置截面2参数

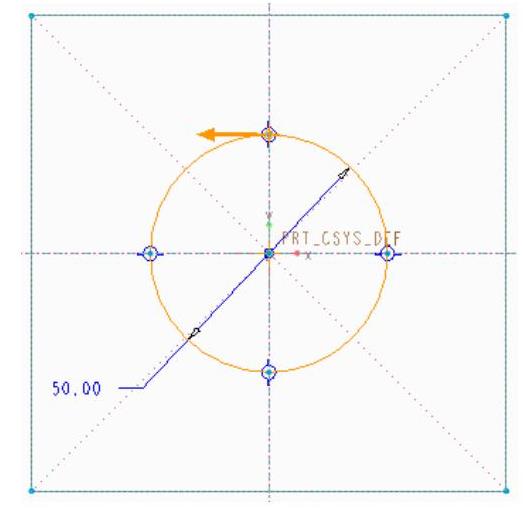

图3-53 第二混合截面

图3-54 打断于点

（10）若要改变起始点的方向，则选取起始点，被选取的点加亮显示，然后单击右键，在弹出的如图3-55所示的右键快捷菜单中选取【起点】，则起始点箭头反向，如图3-56所示。

(www.daowen.com)

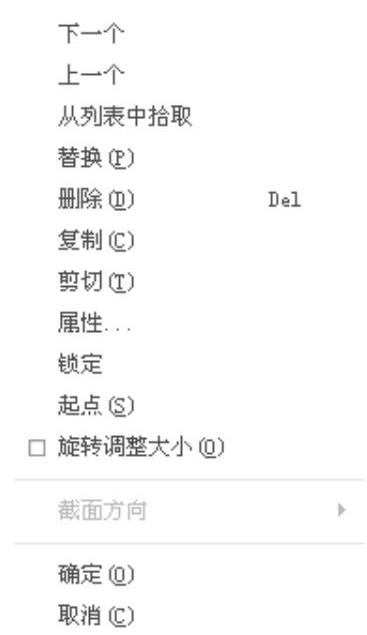

图3-55 快捷菜单

图3-56 改变起始点方向

（11）单击“草绘”功能区“关闭”面板中的“确定”按钮，完成草图绘制。

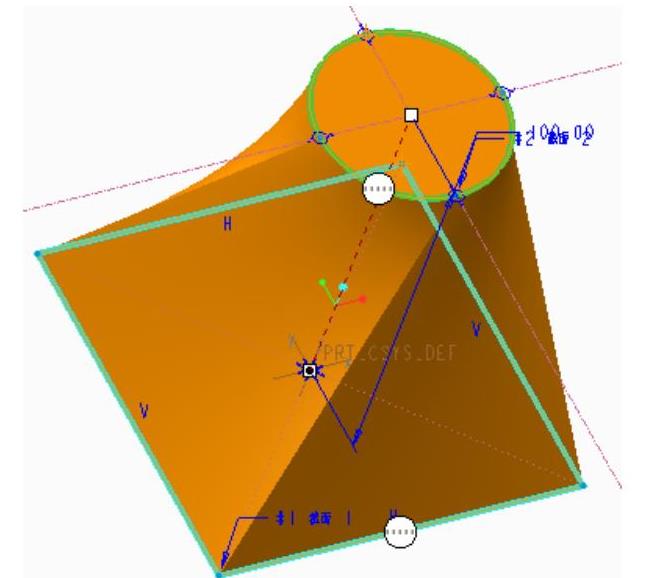

（12）单击操控板中的【连接】按钮，连接截面以方便观察混合特征形成，如图3-57所示。

图3-57 连接截面

（13）在操控板中输入偏移距离为80，在“截面”下拉面板的“截面”列表框中单击“截面2”，单击“草绘”按钮，进入草绘环境。绘制图3-58所示的草图，单击“草绘”功能区“关闭”面板中的“确定”按钮，完成草图绘制。

（14）单击按钮，绘制图3-58所示的第三个截面，一个边长为80的正方形。

（15）完成截面草绘后，单击【确定】按钮，退出草图绘制环境。连接轮廓如图3-59所示。

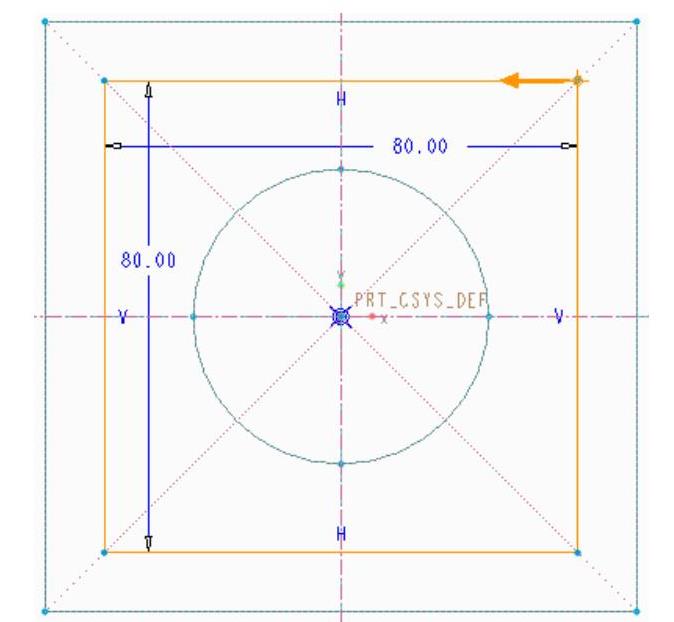

图3-58 第三个截面

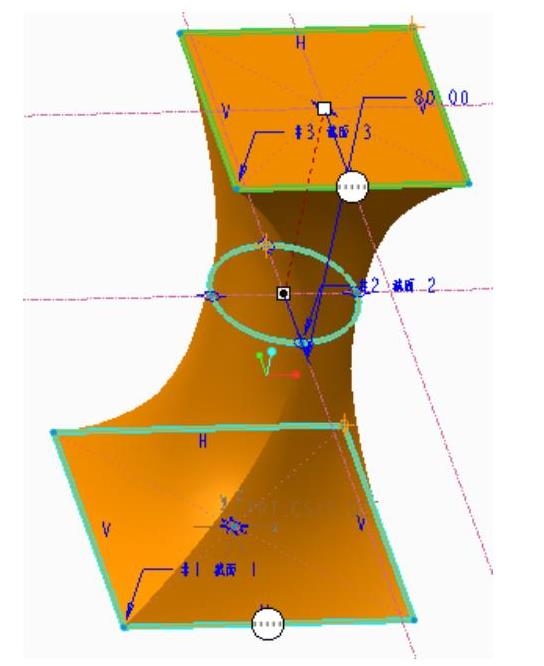

图3-59 混合特征（平滑）

（16）单击操控板中的【预览】按钮，预览混合特征模型，如图3-60所示。

（17）再次单击操控板中的【预览】按钮，取消混合特征模型的预览。

（18）在“选项”下拉面板的“混合曲面”列表框中单击“直的”单选钮，修改模型显示样式。

（19）单击【预览】按钮，生成混合特征，如图3-61所示。

（20）单击对话框的【确定】按钮，完成混合操作。

图3-60 混合特征（光滑）

图3-61 起始点反向（直的）
