制作思路

绘制图3-46所示的O型圈。首先绘制扫描轨迹线，然后通过扫描完成O型圈的创建。

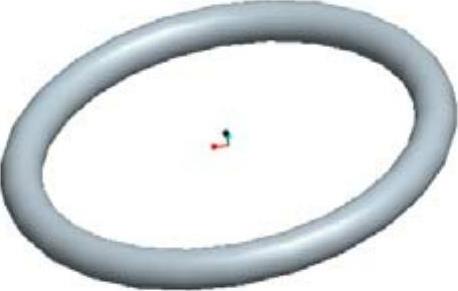

图3-46 O型圈

绘制步骤

1.建立新文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，取消处于选中状态的【使用默认模板】选项，在【名称】中输入零件的名称“Oxingquan.prt”，单击【确定】按钮。弹出【新文件选项】对话框，选择【mmns_part_solid】模板，单击【确定】按钮进入实体建模界面。

2.设置绘图基准

单击【基准】功能区中的【草绘】按钮，在弹出的【草绘】对话框中选取TOP平面作为草绘平面，其他项接受系统默认，然后单击【草绘】按钮进入草绘环境。(www.daowen.com)

3.绘制扫描轨迹

单击【草绘视图】按钮，使草绘平面调整到正视于用户的视角。单击按钮，绘制如图3-47所示的扫描轨迹，单击【确定】按钮，退出草图绘制环境。

4.创建扫描特征。

单击【模型】工具栏里的【扫描】按钮，打开【扫描】操控板，打开【参考】下滑面板，在【轨迹】选型组中单击上步绘制的轨迹草图。单击【创建截面】按钮，绘制图3-48所示的扫描截面。单击【确定】按钮，退出草图绘制环境。在操控板中单击【确定】按钮，完成O型圈的创建，如图3-46所示。

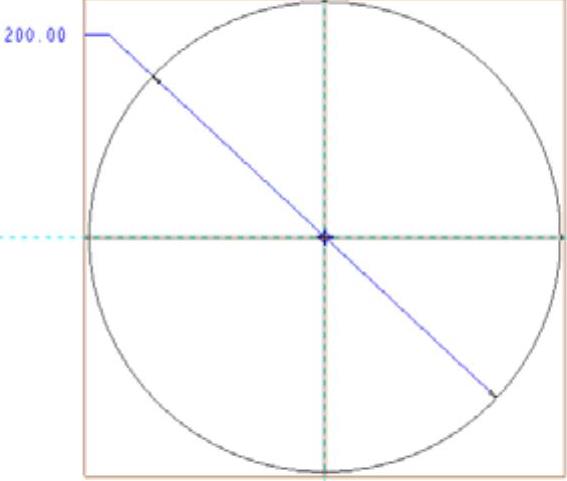

图3-47 轨迹线

图3-48 扫描截面
