在沿轨迹扫描的过程中，草绘的形状不变。仅截面所在框架的方向发生变化。

1.新建文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，在【名称】中输入零件的名称“saomiao.prt”，单击【确定】按钮。接受系统默认模板，进入实体建模界面。

2.设置绘图基准

单击【基准】功能区中【草绘】按钮，在弹出的【草绘】对话框中选取RIGHT平面作为草绘平面，其他项接受系统默认，然后单击【草绘】按钮进入草绘环境。

3.绘制扫描轨迹

单击【草绘视图】按钮，使草绘平面调整到正视于用户的视角。单击按钮和按钮，绘制图3-26所示的扫描轨迹，单击【确定】按钮，退出草图绘制环境。

4.扫描特征

（1）单击【模型】工具栏里的【形状】组上方的【扫描】按钮，打开【扫描】操控板，如图3-27所示。

图3-26 扫描轨迹

(www.daowen.com)

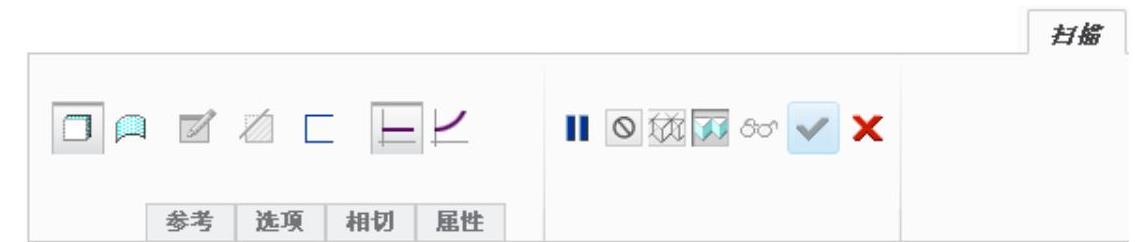

图3-27 【扫描】操控板

（2）系统自动选取上步绘制的草图为轨迹，如图3-28所示。

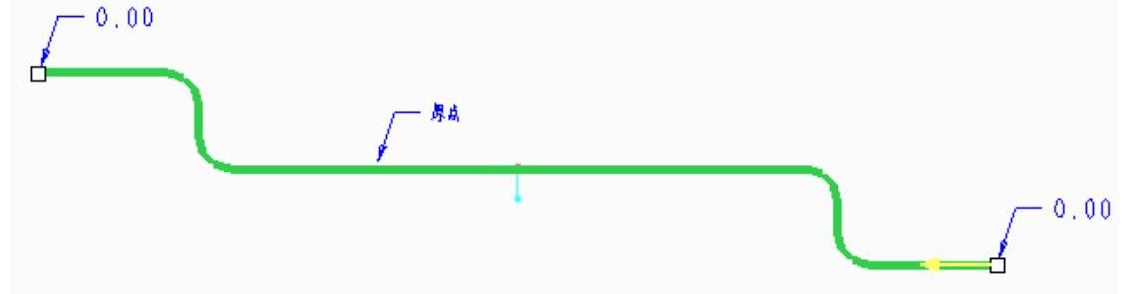

图3-28 选取曲线

（3）在操控板中单击【绘制截面】按钮，进入截面绘制环境，绘制如图3-29所示的矩形截面，并使矩形关于草绘参照中心对称，单击【确定】按钮，退出草图绘制环境。

（4）单击【确定】按钮，生成扫描实体，如图3-30所示。

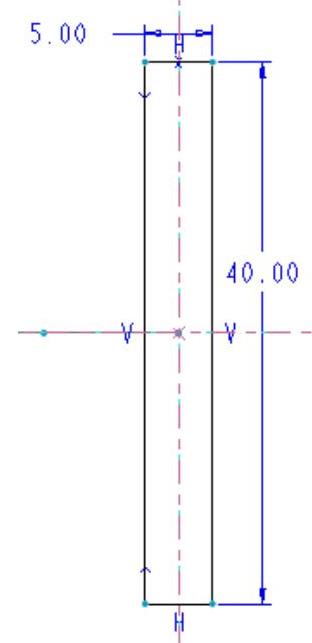

图3-29 矩形截面

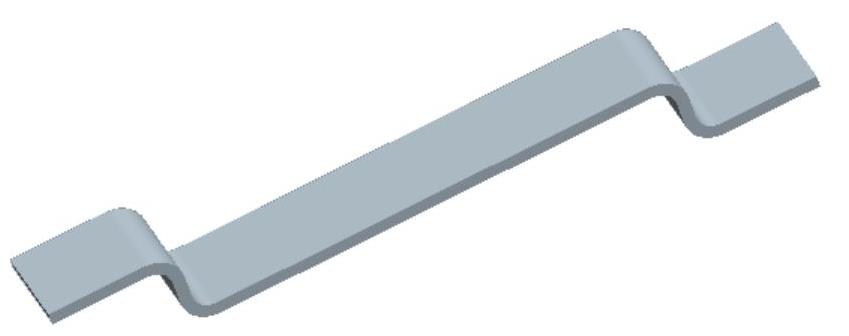

图3-30 扫描实体预览
