制作思路

本例创建挡圈，如图3-20所示。首先使用拉伸命令形成挡圈的主体形状。对于中心孔的倾斜截面，由于使用拉伸功能很难完成，因而在此使用另一种基本指令——旋转。

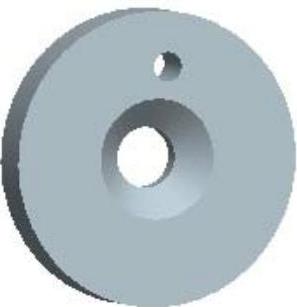

图3-20 挡圈

创建步骤

1.创建新文件

单击工具栏中的【新建】按钮，弹出【新建】对话框。在【类型】中选择【零件】，取消【使用默认模板】选项的选中状态，在【名称】中输入零件的名称“dangquan.prt”，单击【确定】按钮。弹出【新文件选项】对话框，选择【mmns_part_solid】模板，单击【确定】按钮进入实体建模界面。

2.创建拉伸体

（1）设置绘图基准。单击【模型】工具栏中的【拉伸】按钮，弹出【拉伸】操控板，单击控制面板中的【放置】选项按钮，再单击【放置】选项卡下拉选项中的【定义】按钮，系统弹出【草绘】对话框。选择TOP基准平面作为草绘平面，单击【草绘】对话框中的【草绘】按钮，接受默认参照方向，进入草绘界面。

（2）绘制草图。单击【草绘视图】按钮，使草绘平面调整到正视于用户的视角；单击按钮，绘制两个同心圆及一个小圆。如图3-21所示。

（3）修改尺寸。双击视图中的尺寸进行修改，图3-21所示为修改后的尺寸。单击【确定】按钮，退出草图绘制环境。

（4）设置拉伸参数。在操控板中单击【实体】按钮和【指定深度拉伸】按钮，在右侧文本框中输入拉伸高度为5，单击【确定】按钮，生成主体特征，如图3-22所示。

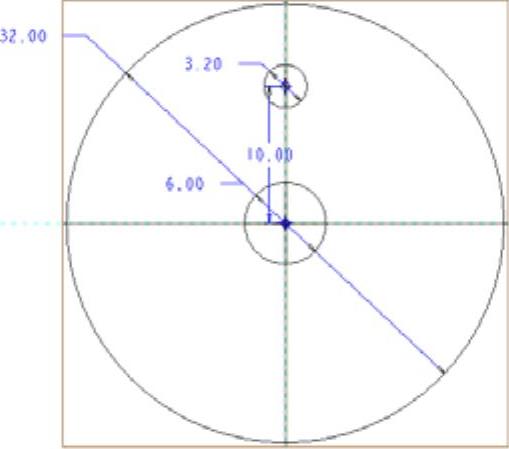

图3-21 绘制草图(www.daowen.com)

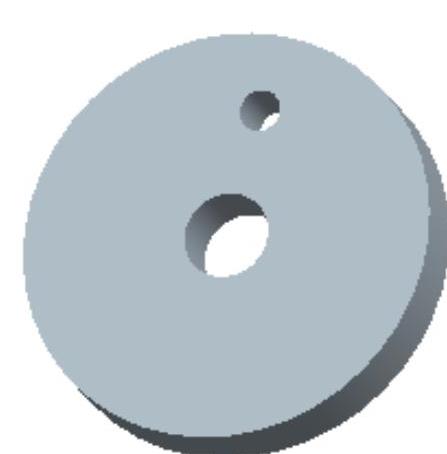

图3-22 挡圈主体特征

3.生成旋转切削特征

（1）设置绘图基准。单击【模型】工具栏里的【旋转】按钮，弹出图3-23所示的【旋转】操控板。单击控制面板中的【放置】按钮，然后单击【放置】选项卡中的【定义】按钮，弹出【草绘】对话框，选择RIGHT基准平面作为草绘平面，单击【草绘】对话框中的【草绘】按钮，接受默认参照方向，进入草绘界面。

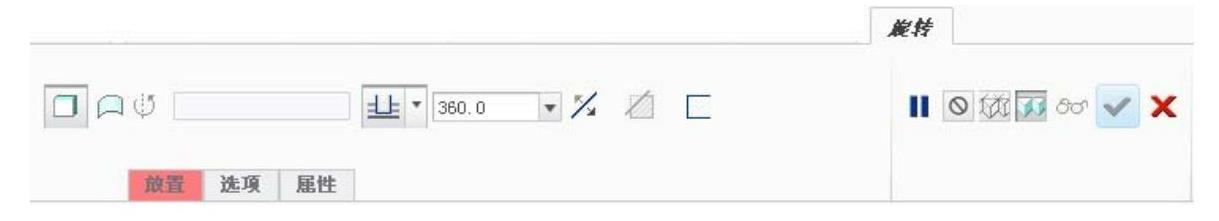

图3-23 【旋转】操控板

（2）绘制草图。单击【草绘视图】按钮，使草绘平面调整到正视于用户的视角；单击【基准】组中的按钮，绘制一条水平中心线（与到FRONT面对齐），再单击按钮，绘制图3-24所示的两条线段。

（3）标注尺寸。双击视图中的尺寸并进行修改，图3-24所示为修改尺寸后的图形。单击【确定】按钮，退出草图绘制环境。

（4）设置旋转参数。单击操控板中的【实体】按钮和【指定角度旋转】按钮，输入角度值为360，再单击【去除材料】按钮，最后单击【确定】按钮，生成旋转切削特征，如图3-25所示。

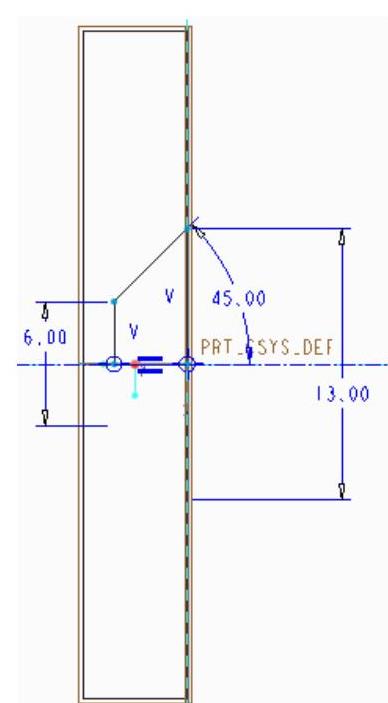

图3-24 草绘线段

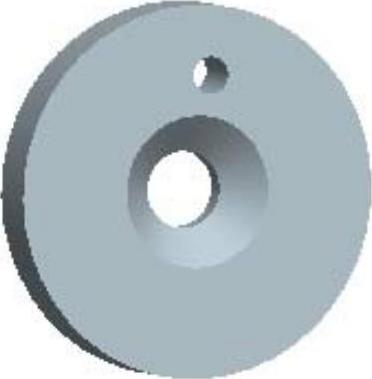

图3-25 生成旋转切削特征
