1.【旋转】操控板

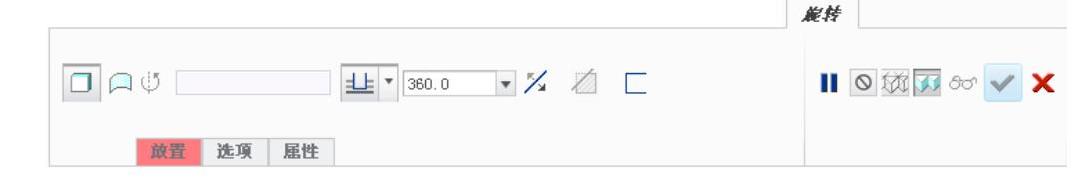

单击【模型】工具栏里【形状】组上方的【旋转】按钮，系统打开图3-18所示的【旋转】操控板。

图3-18 【旋转】操控板

（1）公共【旋转】选项

：创建实体特征。

：创建曲面特征。

角度选项：列出约束特征的旋转角度选项：（可变）、（对称）或（到选定项）。

：自草绘平面以指定角度值旋转截面。在文本框中键入角度值，或选取一个预定义的角度（90、180、270、510）。如果选取一个预定义角度，则系统会创建角度尺寸。

：在草绘平面的每一侧上以指定角度值的一半旋转截面。

：旋转截面直至一选定基准点、顶点、平面或曲面。

角度文本框：指定旋转特征的角度值。

：相对于草绘平面反转特征创建方向。

（2）用于创建切口的选项

：使用旋转特征体积块创建切口。

：创建切口时改变要移除的侧。

（3）【加厚草绘】选项使用的选项

：通过为截面轮廓指定厚度创建特征。

：改变添加厚度的一侧，或向两侧添加厚度。

厚度文本框：指定应用于截面轮廓的厚度值。

（4）用于创建旋转曲面修剪的选项

：使用旋转截面修剪曲面。

：改变要被移除的面组侧，或保留两侧。

2.下滑面板

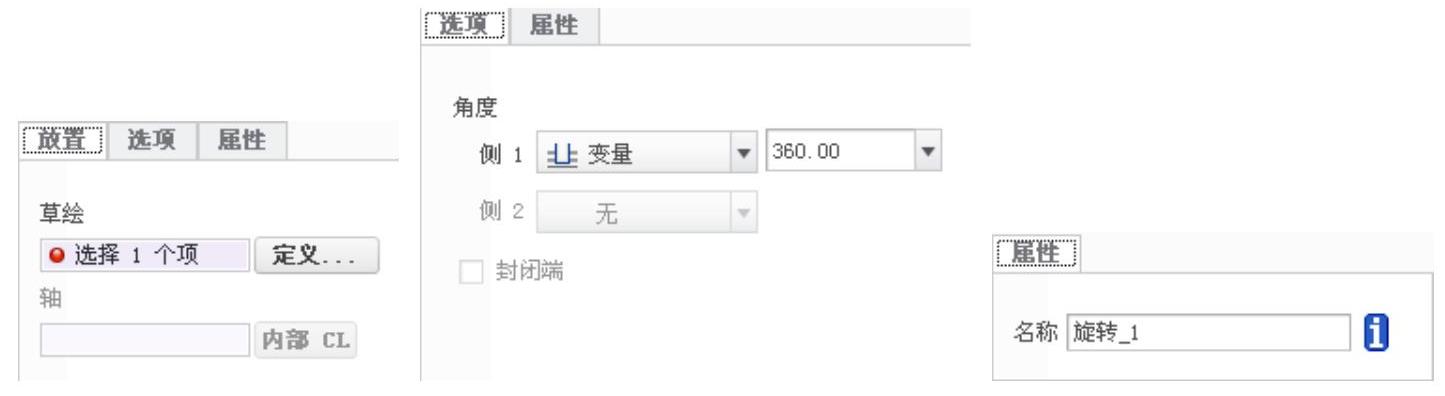

旋转工具提供下列下滑面板，如图3-19所示。

图3-19 【旋转】特征下滑面板

（1）【放置】下滑面板重定义草绘截面并指定旋转轴。单击【定义】按钮创建或更改截面。在【轴】列表框中单击并按系统提示定义旋转轴。

（2）【选项】下滑面板可进行下列操作：

●重定义草绘的一侧或两侧的旋转角度及孔的性质。

●通过选取【封闭端】选项用封闭端创建曲面特征。

（3）【属性】下滑面板编辑特征名，并在浏览器中打开特征信息。

3.【旋转】特征的截面

创建旋转特征需要定义要旋转的截面和旋转轴。该轴可以是线性参照或草绘截面中心线。

注意(www.daowen.com)

（1）可使用开放或闭合截面创建旋转曲面。

（2）必须只在旋转轴的一侧草绘几何

4.旋转轴

（1）定义旋转特征的旋转轴，可使用以下方法之一：

●外部参照：使用现有的有效类型的零件几何。

●内部中心线：使用草绘界面中创建的中心线。

●定义旋转特征时可更改旋转轴，例如，选取外部轴代替中心线。

（2）使用模型几何作为旋转轴可选取现有线性几何作为旋转轴。可将基准轴、直边、直曲线、坐标系的轴作为旋转轴。

（3）使用草绘器中心线作为旋转轴在草绘界面中，可绘制中心线用作旋转轴。

注意

（1）如果截面包含一条中心线，则自动将其用作旋转轴。

（2）如果截面包含一条以上的中心线，则默认情况下将第一条中心线用作旋转轴。用户可声明将任一条中心线用作旋转轴。

5.将草绘基准曲线用作特征截面

可将现有的草绘基准曲线用作旋转特征的截面。默认特征类型由选定几何决定。如果选取的是一条开放草绘基准曲线，则【旋转】工具在默认情况下创建一个曲面；如果选取的是一条闭合草绘基准曲线，则【旋转】工具在默认情况下创建一个实体伸出项，随后可将实体几何改为曲面几何。

注意

在将现有草绘基准曲线用作特征截面时，要注意下列相应规则：

（1）不能选取复制的草绘基准曲线。

（2）如果选取了一条以上的有效草绘基准曲线或所选几何无效，则【旋转】工具在打开时不带有任何收集的几何。系统显示一条出错消息，并要求用户选取新的参照。

终止平面或曲面必须包含旋转轴。

6.使用捕捉改变角度选项的提示

采用捕捉至最近参照的方法可将角度选项由【可变】改变为【到选定项】。按住Shift键拖动图柄至要使用的参照以终止特征。同理，按住Shift键并拖动图柄可将角度选项改回到【可变】。拖动图柄时，显示角度尺寸。

7.【加厚草绘】选项

使用【加厚草绘】命令可将指定厚度应用到截面轮廓来创建薄实体。【加厚草绘】命令在以相同厚度创建简化特征时是很有用的。添加厚度的规则如下：

●可将厚度值应用到草绘的任一侧或应用到两侧。

●对于厚度尺寸，只可指定正值。

注意

截面草绘中不能包括文本。

8.创建旋转切口

使用【旋转】工具，通过绕中心线旋转草绘截面可去除材料。

要创建切口，可使用与用于伸出项的选项相同的角度选项。对于实体切口，可使用闭合截面。对于用【加厚草绘】创建的切口，闭合截面和开放截面均可使用。定义切口时，可在下列特征属性之间进行切换：

●对于切口和伸出项，可单击去除材料。

●对于去除材料的一侧，单击切换去除材料侧。

●对于实体切口和薄壁切口，可单击加厚草绘。
