CreoParametric2.0中文版:实例销,步骤及结果

制作思路

销是一种最基本的机械部件,如图3-10所示。利用拉伸命令创建销。

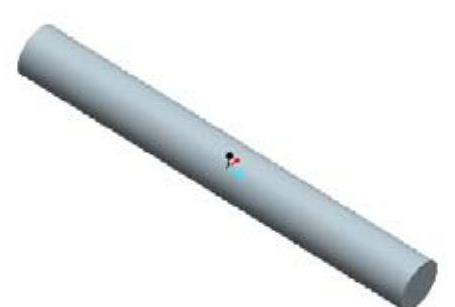

图3-10 销

绘制步骤

1.创建新文件

单击工具栏中的【新建】按钮978-7-111-42982-1-Chapter03-40.jpg,弹出【新建】对话框。在【类型】选项栏中选择【零件】,取消【使用默认模板】选项的选中状态,如图3-11所示。在【名称】中输入零件的名称“xiao.prt”,单击【确定】按钮。在弹出的【新文件选项】对话框中选择【mmns_part_solid】模板,单击【确定】按钮,如图3-12所示,进入实体建模界面。

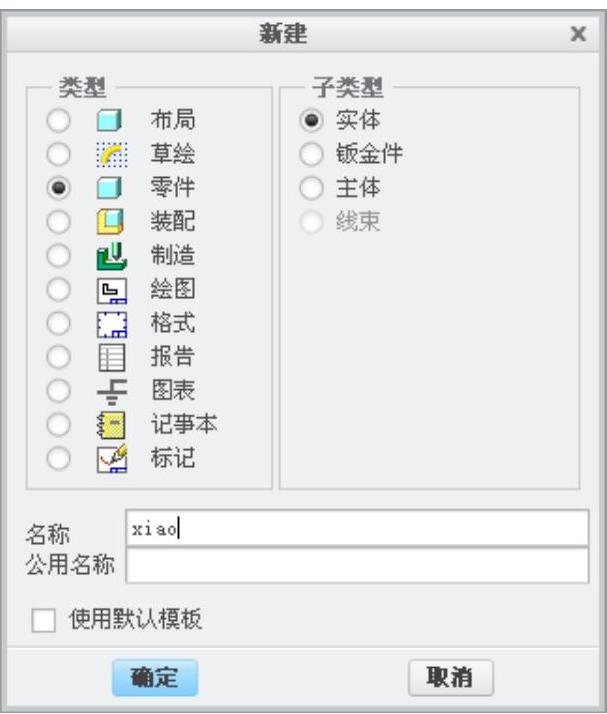

图3-11 【新建】对话框

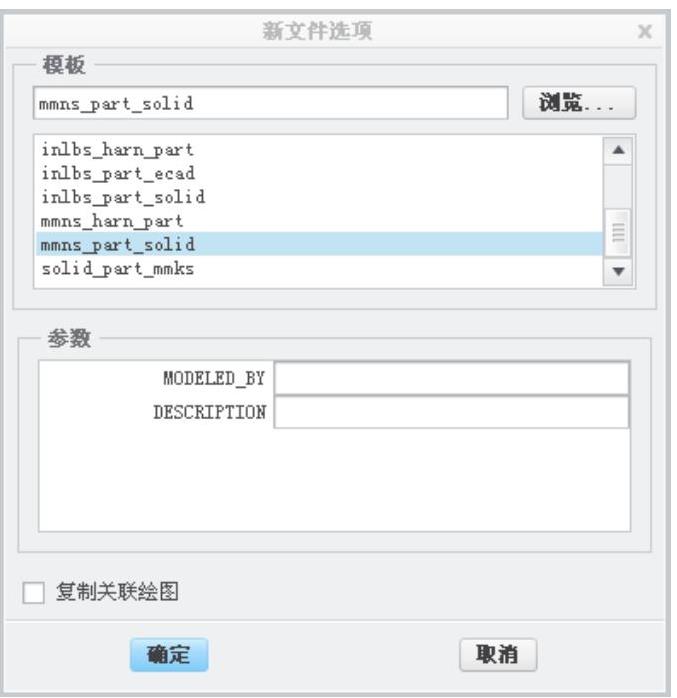

图3-12 【新文件选项】对话框

2.设置绘图基准

单击【模型】工具栏中的【拉伸】按钮978-7-111-42982-1-Chapter03-43.jpg,弹出拉伸操控面板,单击控制面板中的【放置】选项按钮,再单击【放置】选项卡下拉选项中的【定义】按钮,弹出图3-13所示的【草绘】对话框,选择FRONT面为草绘平面,接受默认参照方向,单击【草绘】按钮进入草绘模式。

3.绘制草图(www.daowen.com)

单击【草绘视图】按钮978-7-111-42982-1-Chapter03-44.jpg,使草绘平面调整到正视于用户的视角;单击978-7-111-42982-1-Chapter03-45.jpg按钮,绘制草图,如图3-14所示。

4.修改草图尺寸

双击视图中的尺寸,将其修改成图3-14所示的直径为5的圆。单击【确定】按钮978-7-111-42982-1-Chapter03-46.jpg,退出草图绘制环境

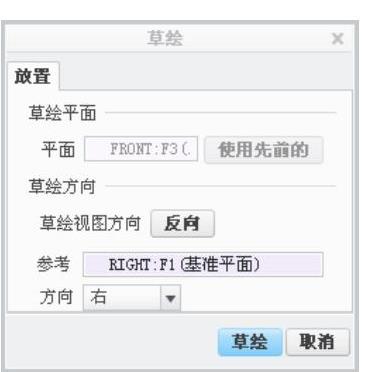

图3-13 【草绘】对话框

5.生成拉伸实体特征

单击【实体】按钮978-7-111-42982-1-Chapter03-48.jpg,选择【对称】选项978-7-111-42982-1-Chapter03-49.jpg,输入拉伸高度42,单击【确定】按钮978-7-111-42982-1-Chapter03-50.jpg,完成拉伸特征生成销体,如图3-15所示。

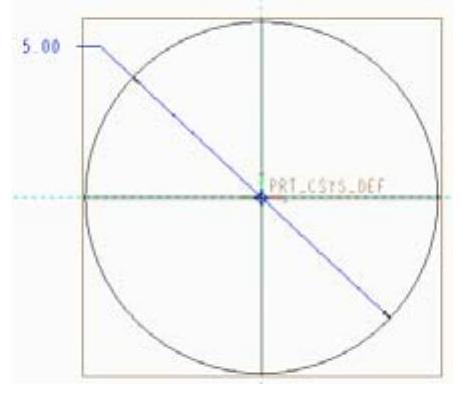

图3-14 销草图

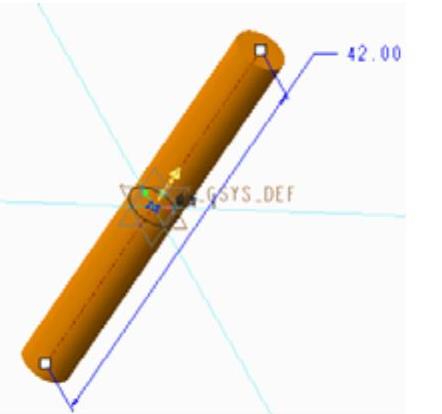

图3-15 预览图形

注意

为了能够从不同的角度观察创建的实体,可以在Creo Parametric中按住鼠标的中键,旋转实体。
