1.【拉伸】操控板
单击【模型】工具栏中【形状】组上方的【拉伸】按钮

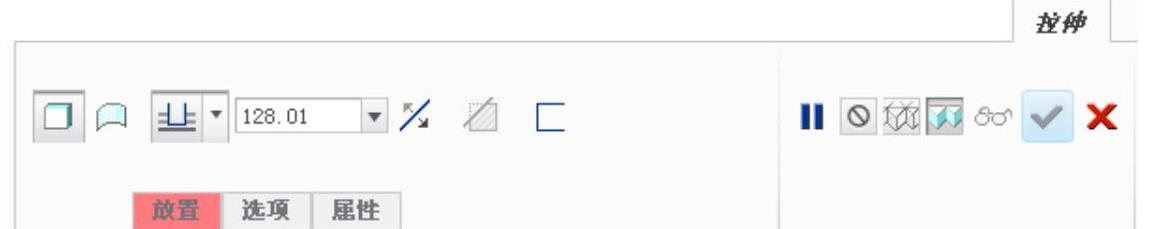

，系统打开图3-8所示的【拉伸】操控板。
图3-8 【拉伸】操控板
操控板包括以下元素：
（1）公共【拉伸】选项
：创建实体。
：创建曲面。
：【深度】选项，约束拉伸特征的深度。如果需要深度参照，在文本框中填入具体数字即可。
：定义具体数据的盲孔，自草绘平面以指定深度值拉伸截面。若指定一个负的深度值会反转深度方向。
：对称，在草绘平面每一侧上以指定深度值的一半拉伸截面。
：盲孔，将截面拉伸，使其与选定曲面或平面相交。终止曲面可选取下列各项：
●由一个或几个曲面所组成的面组
●在一个组件中，可选取另一元件的几何，几何是指组成模型的基本几何特征，如点、线、面等几何特征。
：拉伸截面至下一曲面。使用此选项，在特征到达第一个曲面时将其终止。
注意
基准平面不能用作终止曲面。
：通孔，拉伸截面，使之与所有曲面相交。使用此选项，在特征到达最后一个曲面时将其终止。
：将截面拉伸至一个选定点、曲线、平面或曲面。
注意
使用零件图元终止特征的规则：对于
和
两项，拉伸的轮廓必须位于终止曲面的边界内。在和另一图元相交处终止的特征不具有与其相关的深度参数。修改终止曲面可改变特征深度。(www.daowen.com)
：设定相对于草绘平面拉伸特征方向。
：切换拉伸类型【切口】或【伸长】。
（2）用于创建【加厚草绘】使用的选项
：通过为截面轮廓指定厚度创建特征。
：改变添加厚度的一侧，或向两侧添加厚度。
【厚度】：指定应用于截面轮廓的厚度值。
（3）用于创建【曲面修剪】的选项
：使用投影截面修剪曲面。
：改变要被移除的面组侧，或保留两侧。
2.下滑面板

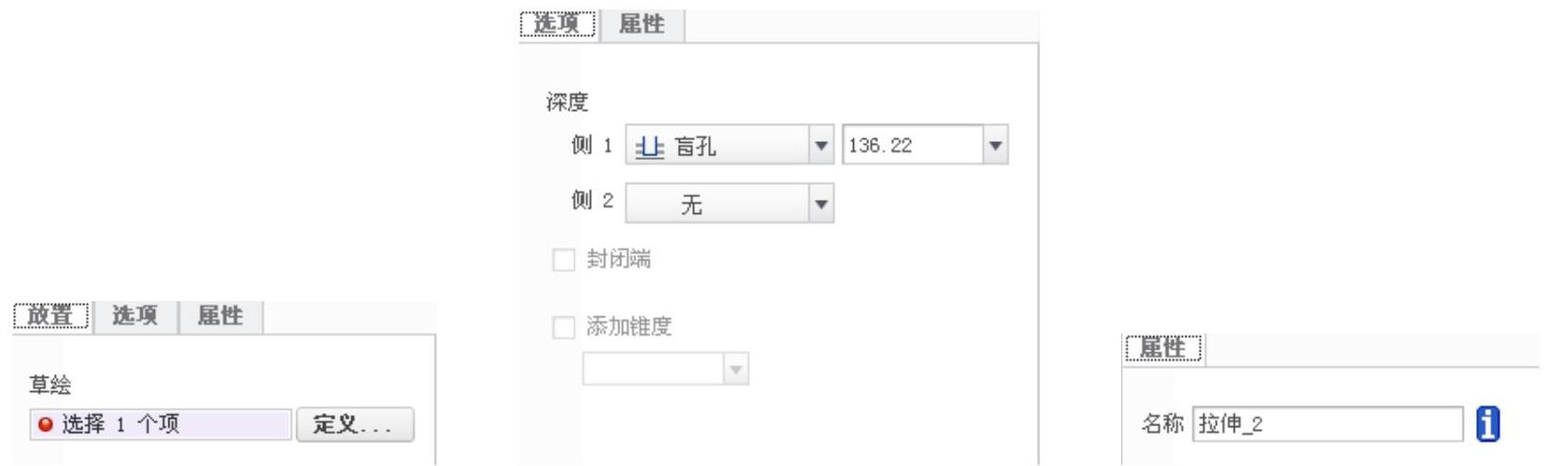

【拉伸】工具提供下列下滑面板，如图3-9所示：
（1）放置：该下滑面板用于重定义特征截面，单击【定义】按钮可以创建或更改截面。
图3-9 【拉伸】特征下滑面板
（2）选项：使用该下滑面板可进行下列操作：
●重定义草绘平面每一侧的特征深度以及孔的类型（如盲孔，通孔）。
●通过选取【封闭端】选项用封闭端创建曲面特征。
●通过选取【添加锥度】选项，使拉伸特征拔模。
（3）属性：使用该下滑面板可以编辑特征名，并在Creo浏览器中打开特征信息。
