创建拉伸模型的具体操作过程如下：

（1）单击工具栏中的【新建】按钮，在弹出的【新建】对话框中，选择【零件】类型，在【名称】后的文本框中输入零件名称“lashen”，如图3-1所示，然后单击【确定】按钮，接受系统默认模板，进入实体建模界面。

（2）单击【模型】工具栏里【形状】组上方【拉伸】按钮，系统弹出【拉伸】操控板。

（3）单击【放置】按钮，弹出的下滑面板如图3-2所示。

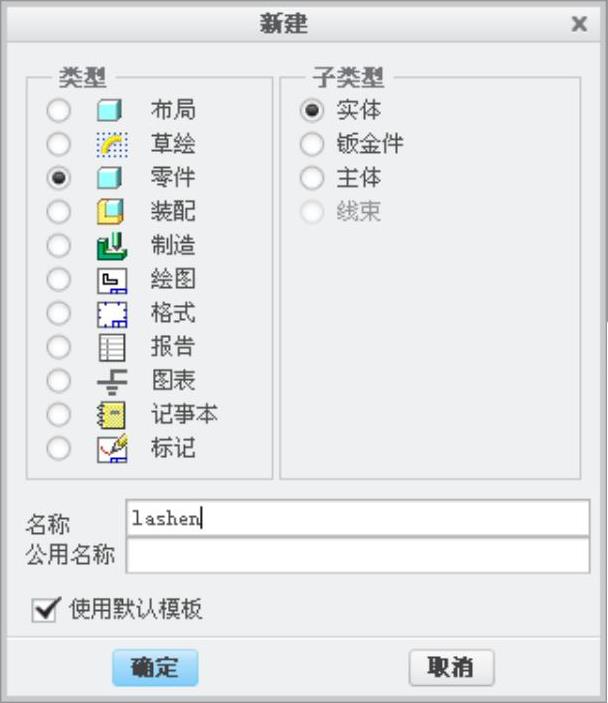

图3-1 【新建】对话框

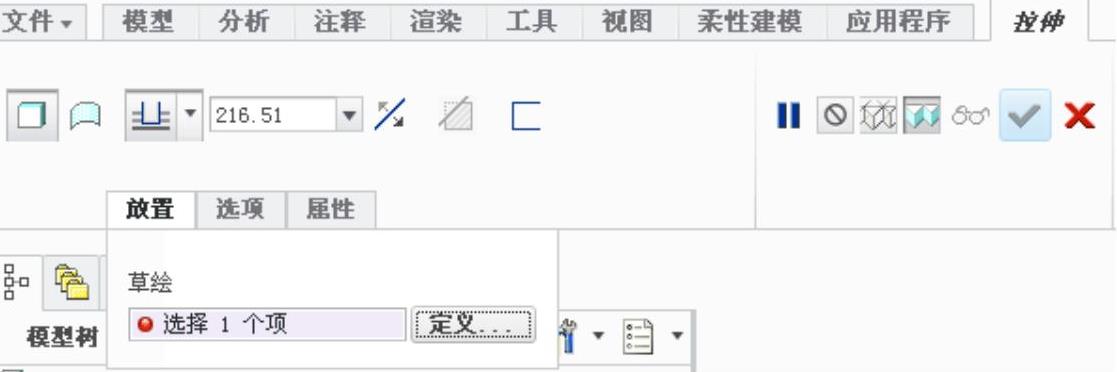

图3-2 【拉伸】操控板

（4）单击【定义】按钮，弹出【草绘】对话框，选择FRONT面作为草绘平面，其余选项接受系统默认值，如图3-3所示。

（5）单击【草绘】按钮，进入草绘界面。单击【草绘视图】按钮，使草绘平面调整到正视于用户的视角。单击【中心矩形】按钮，绘制矩形，并修改尺寸如图3-4所示，单击【确定】按钮，退出草绘器。

（6）单击操控板上的截至方式按钮后的下三角，弹出如图3-5所示的截至方式选项，选择对称方式。此选项用来指定由深度尺寸所控制的拉伸的深度值，其深度数值可以在其后面的文本框中输入，本例输入100。

（7）单击控制区的按钮进行特征预览，如图3-6所示。用户可以观察当前建模是否符合设计意图，并可以返回模型进行相应修改。结束预览时，单击控制区的按钮即可回到零件模型，继续对模型进行修改。

(www.daowen.com)

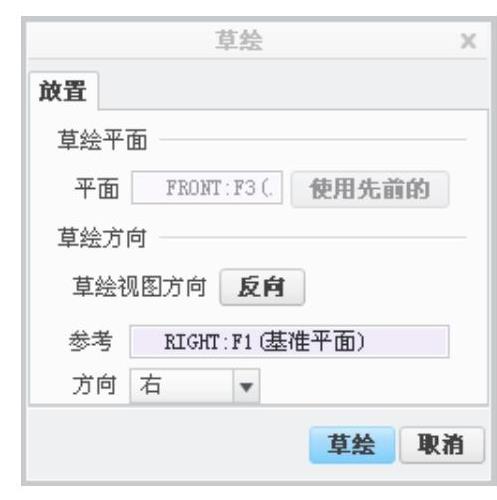

图3-3 【草绘】对话框

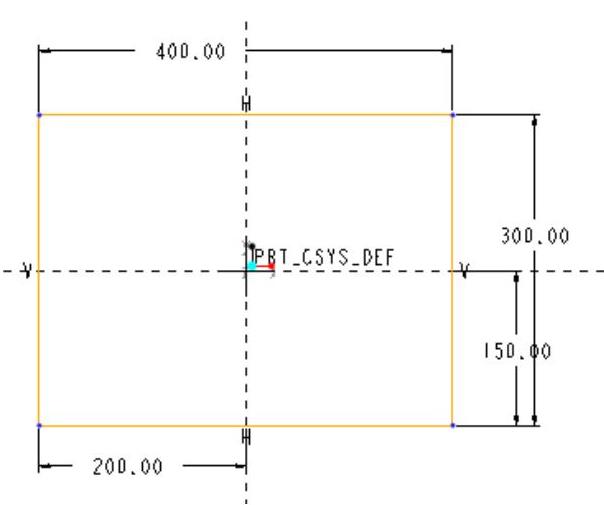

图3-4 拉伸截面草绘

图3-5 截至方式选项

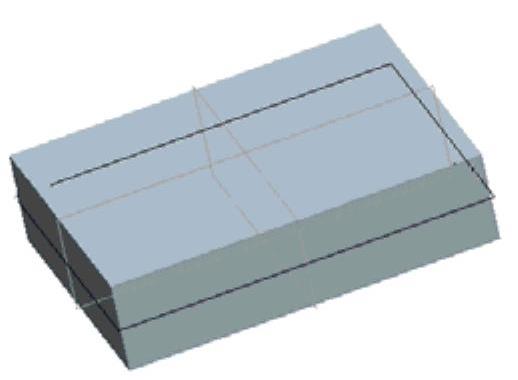

图3-6 模型预览

（8）单击工具栏中的【保存】按钮，弹出图3-7所示的【保存对象】对话框，将完成的图形保存到计算机的一个文件夹中。用户也可以选择【文件】菜单的下拉菜单中的【保存副本】命令，在弹出的【保存副本】对话框中输入零件的新名称，单击【确定】按钮即可将文件备份到相应的目录。

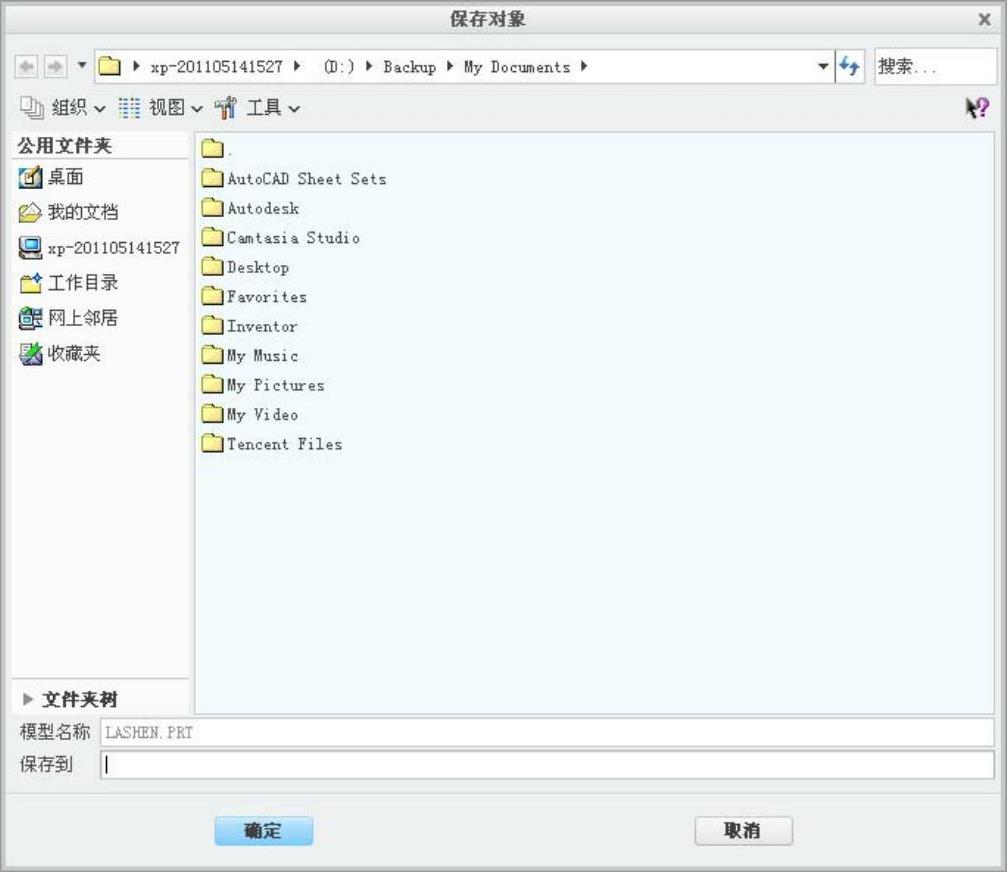

图3-7 【保存对象】对话框

（9）单击【文件】→【管理文件】→【删除旧版本】命令，系统打开【消息输入窗口】对话框，提示【输入其旧版本要删除的对象】，单击【确定】按钮，然后关闭窗口。
