草绘里除了绘制图元各部分的形状外，还必须准确、详尽和清晰地标注尺寸，以确定其大小，并作为加工时的依据。国标规定图上标注的尺寸一律以毫米（mm）为单位，图上尺寸数字都不再注写单位，而使用【mmns-part-solid】单位类型正是以mm为单位的。Creo Parametric草图尺寸可以直接双击尺寸数字修改。

Creo Parametric尺寸有强尺寸与弱尺寸两种，绘图的时候系统自动生成的尺寸为弱尺寸，呈现灰色，双击该尺寸修改，修改完成后按回车键确定，那么该尺寸即会转变成强尺寸，呈现深颜色。

在尺寸标注过程中，强尺寸具有比弱尺寸更强的约束力，强尺寸之间不能有冲突，即不能重复标注。强尺寸能被删除，删除后变为弱尺寸。当尺寸标注中出现冲突时，可以通过删除强尺寸来解决。

（1）把弱尺寸改为强尺寸。弱尺寸变强尺寸可以通过双击更改弱尺寸来转变，也可以单击要修改的弱尺寸，右击鼠标，并在弹出的下拉菜单中选择【强】，如图2-5所示。

（2）标注尺寸工具栏里标注尺寸的选项有四个：

法向标注：法向标注是应用中最常见的一个标注方式，是对直线的长度标注、圆的直径或半径的标注、两个图元中心点距离的标注等直观尺寸的直接标注方法。在工具栏中单击选取命令按钮，然后在绘图窗口中单击选择需要标注的目标，最后单击鼠标中键确定目标就可以对其标注了。

周长标注：周长尺寸主要用于图元链或图元环的长度标注。在工具栏中选择【周长标注】命令按钮，然后按住ctrl键在图元链中选取要标注的图元，再单击【选择】对话框里的【确定】选项。系统会提示选择一个现有尺寸作为可变尺寸，从而创建一个周长尺寸，单击选取一个可变尺寸，再单击鼠标中键，完成标注周长尺寸。如果删除了可变尺寸，那么周长尺寸也会被删除。

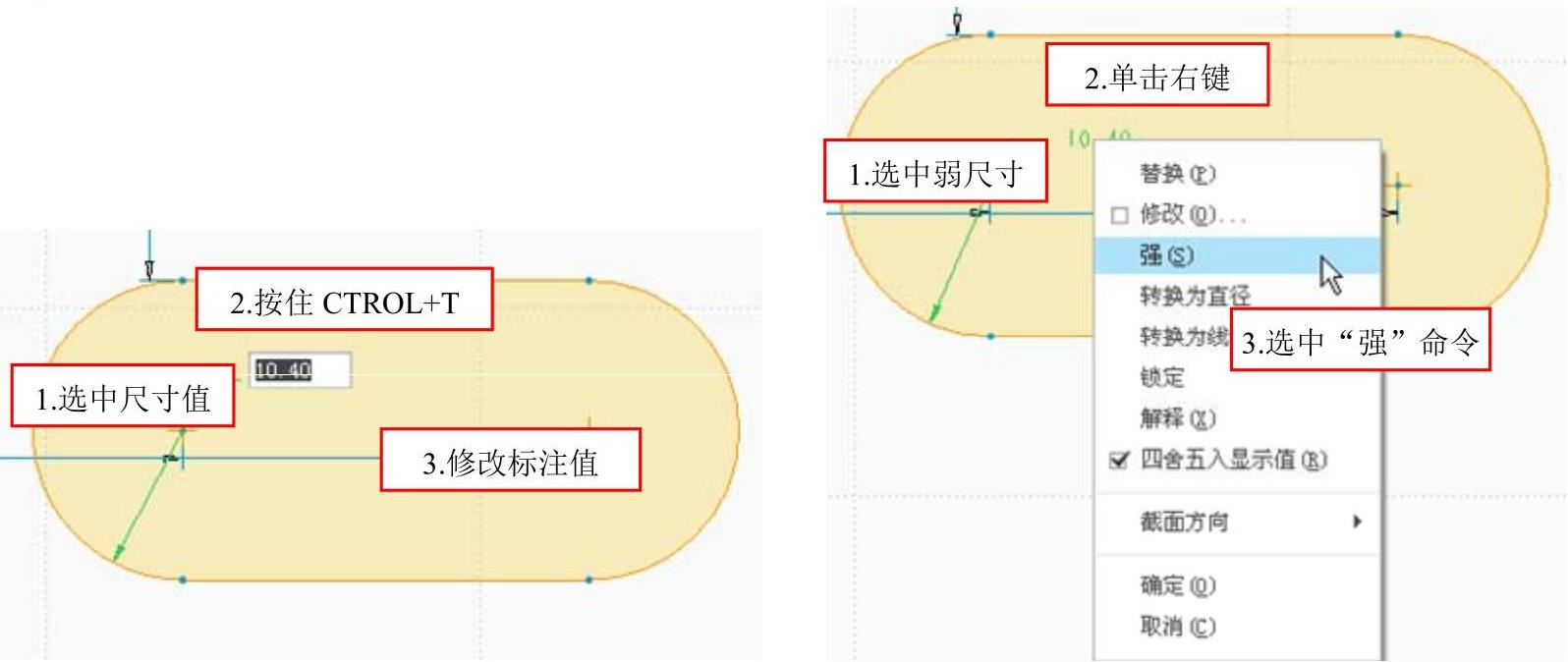

图2-5 强弱尺寸的变换

参考尺寸：对图元可以直接创建参考尺寸。在工具栏中单击选取按钮，然后在绘图窗口中单击目标图元，并单击鼠标中键就可以了。也可以把现有的尺寸变为参考尺寸。选择要改变的强尺寸，右击鼠标，在弹出的快捷菜单中选择【参考】命令就可以把尺寸变为参考尺寸。(www.daowen.com)

基线：基线尺寸是指定相对基线的尺寸。在工具栏中单击选取命令按钮，然后在绘图窗口中单击要变为基线的线，再单击鼠标中键，基线就被选定。基线尺寸的作用是把有关尺寸变为关于基线的尺寸。

（3）尺寸的修改。在Creo Parametric里，草绘尺寸是可以直接修改的。双击尺寸，输入准确的尺寸数字，然后双击鼠标中键或按回车键就可以了。尺寸线也可以通过选取尺寸，然后拖动到适当位置来改变放置位置。很多时候Creo Parametric自动生成的尺寸比较多，并且很多都是多余的尺寸，就不可避免地需要修改和删除不必要的尺寸。当用户进行删除或自定义标注尺寸操作的时候，系统往往会跳出一个【解决草绘】对话框，提示用户标注的尺寸与有些尺寸冲突，这时候用户可以把框里不需要的尺寸、约束等选中，并单击【删除】选项，就可以删除不必要的尺寸，如图2-6所示。

图2-6 草绘冲突解决

如果要对整个图的尺寸进行修改，那么框选全部图元和尺寸，单击【编辑】选项里的【修改】命令按钮，取消选项栏中处于选中状态的【重新生成】，在尺寸输入框中输入相应的尺寸，按回车键进行下一个尺寸的修改，直到修改完所有尺寸，然后单击【完成】按钮，如图2-7所示。

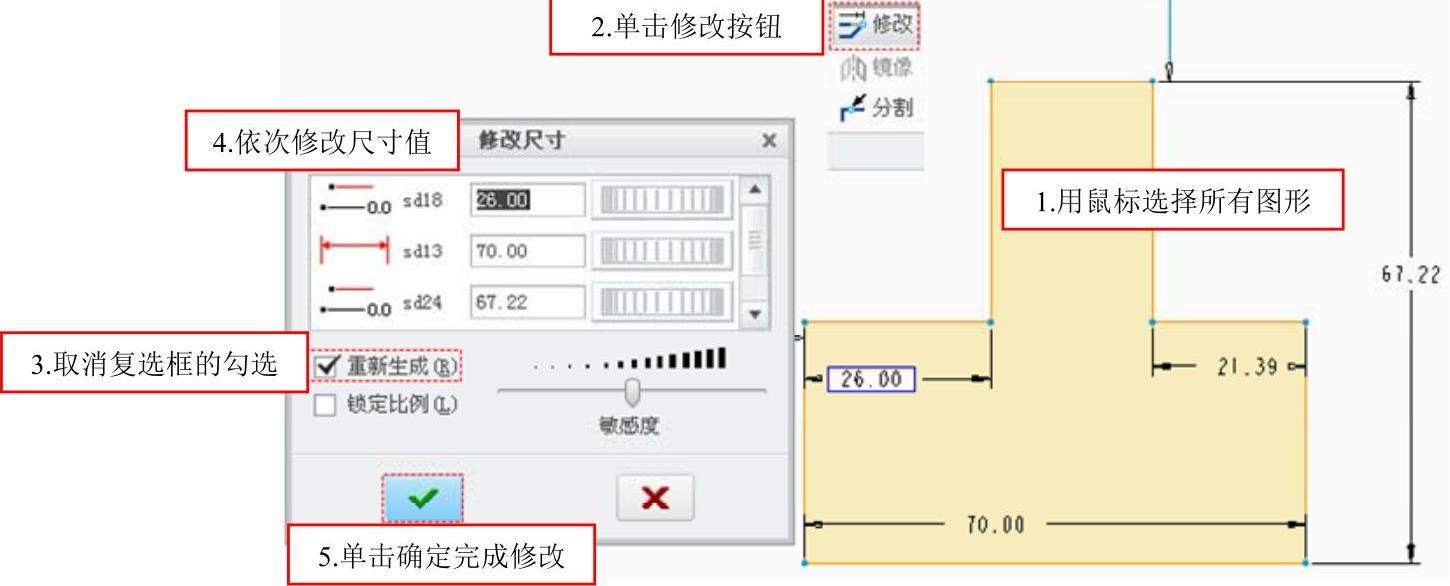

图2-7 整体修改尺寸

注意

有些尺寸不能修改是因为存在约束条件，可以去除约束后再修改尺寸。多余的尺寸可以选取后右击鼠标，在弹出的快捷菜单中选择【删除】命令进行尺寸删除。
