模型树是导航区的一部分，用于记录和保存一个模型的创建（装配）过程。模型树由模型的名称、类型、系统基准和创建模型时所用的特征组成，如图1-42所示。

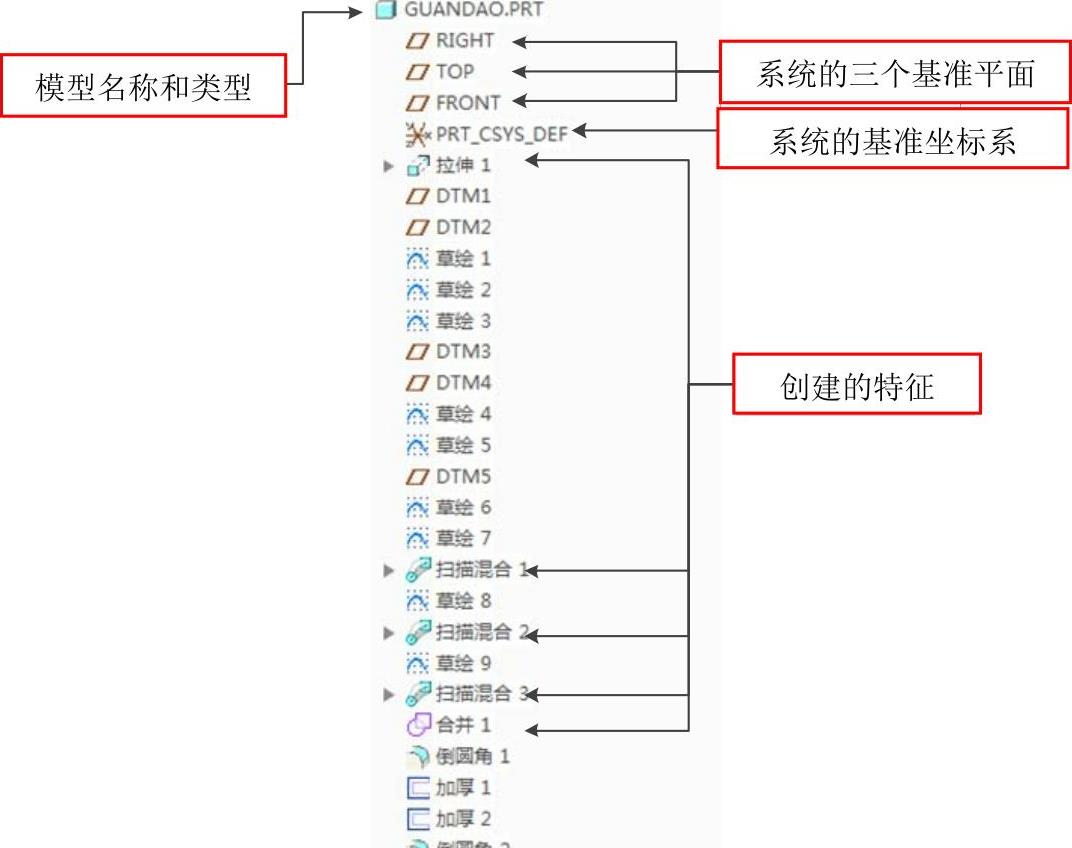

图1-42 模型树

在模型树中可以控制一些特征和基准的显示与隐藏，使模型看起来清楚和简洁，也可以对其进行组合操作。方法为按住ctrl键选取作为组的特征和基准，然后右击鼠标，在弹出的快捷菜单中选择【组】选项，这样可使模型树看起来更加整齐，如图1-43所示。

通过点击模型树的【设置】按钮，弹出如图1-44所示的下拉菜单，点击【树过滤器】选项，弹出如图1-45所示的【模型树项】对话框，在此对话框中可以过滤选择在用户界面上显示的选项。

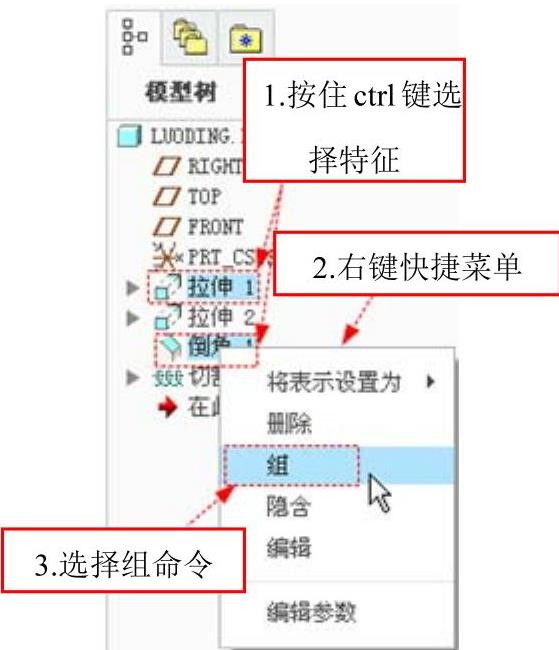

图1-43 模型树控制基准的隐藏组

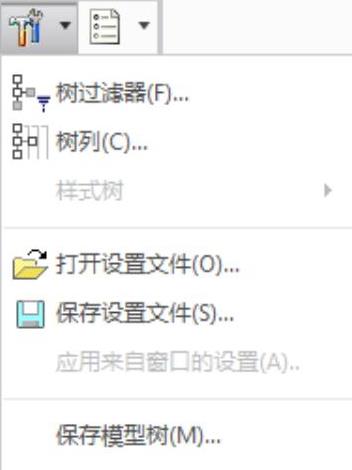

图1-44 设置下拉菜单

(www.daowen.com)

图1-45 模型树项对话框

在模型树中还可以编辑已完成的特征，在特征之间添加新特征，拖动特征。

编辑特征时选中要编辑的特征然后鼠标右击，在弹出的图1-46所示的快捷菜单中选择【编辑定义】，便可进入编辑特征界面。

添加特征时拖动模型树最下边的【在此插入】按钮，使其放置到要添加的位置，这样就可以在此处添加特征。

注意

添加的特征如果破坏了下面特征的参考系，那么下面的特征便失效。

要拖动特征可在模型树中按住鼠标左键直接把特征上下拖动即可。但是要注意，特征拖动到某个位置时要保证这个其参考系不会改变，这样才可以拖动这个特征。

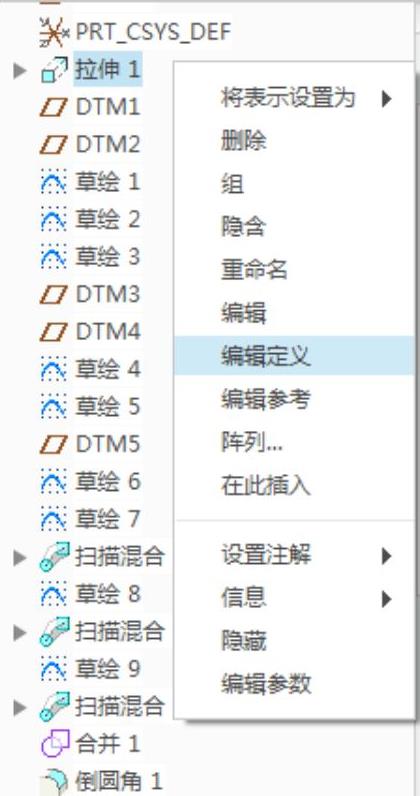

图1-46 编辑特征
