CreoParametric2.0用户操作界面

启动Creo parametric 2.0,新建一个文件或者打开一个已存在的文件时便可以看到一个用户操作界面。操作界面主要由标题栏、自定义快速访问工具栏选项卡、工具栏、组、快捷工具栏、导航区以及绘图窗口等组成,如图1-1所示。

1.标题栏

标题栏位于Creo parametric 2.0正上方,当新建或打开模型文件时,在标题栏中除了显示软件名之外,还显示文件的名称以及当前文件的状态。

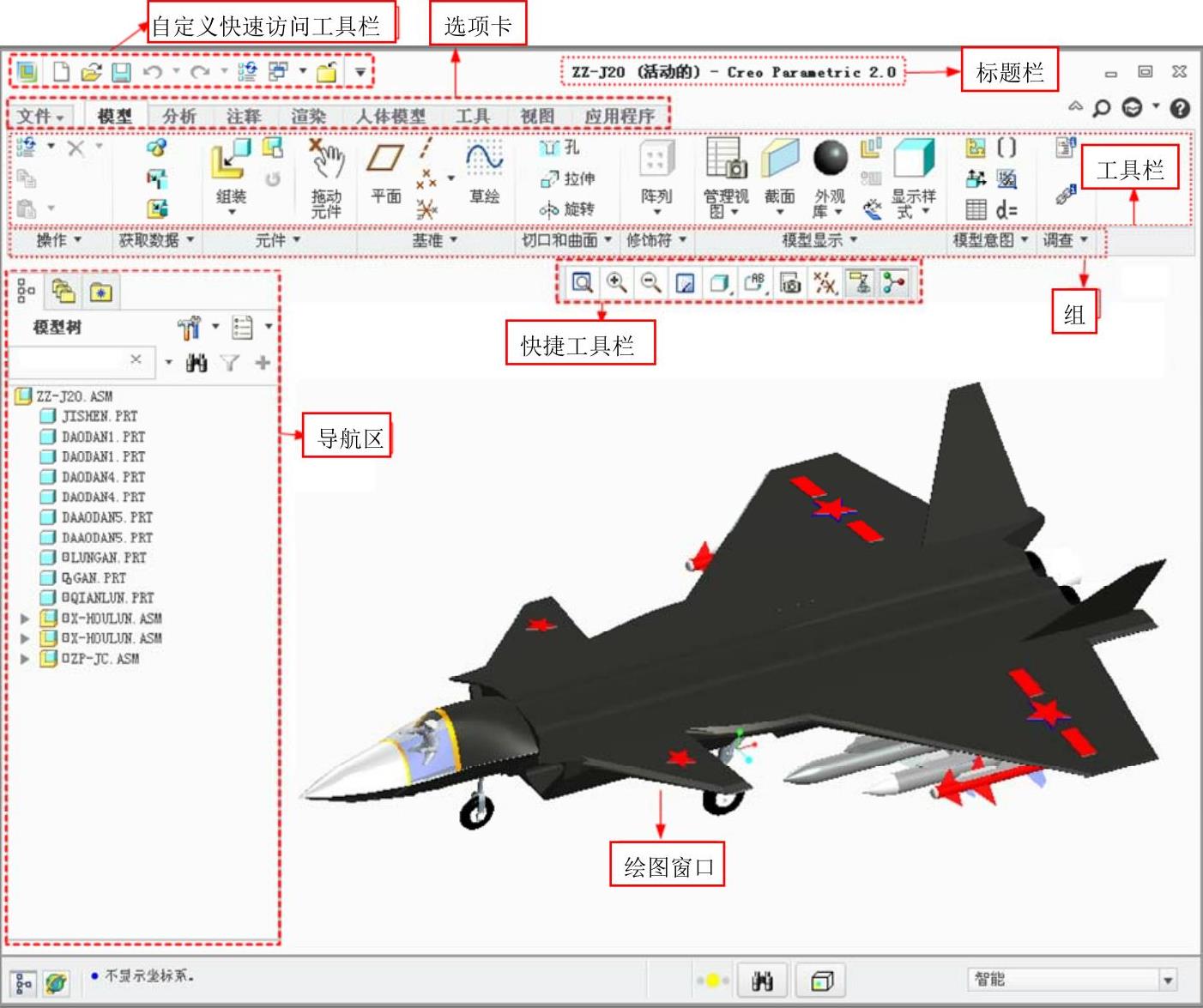

图1-1 Creo parametric 2.0用户操作界面

在标题栏的右侧有三个实用按钮:【最小化】按钮978-7-111-42982-1-Chapter01-3.jpg,【最大化】按钮978-7-111-42982-1-Chapter01-4.jpg,【关闭】按钮978-7-111-42982-1-Chapter01-5.jpg

2.自定义快速访问工具栏

自定义快速访问工具栏由【新建】命令978-7-111-42982-1-Chapter01-6.jpg、【打开】命令978-7-111-42982-1-Chapter01-7.jpg、【保存】命令978-7-111-42982-1-Chapter01-8.jpg、【撤销】命令978-7-111-42982-1-Chapter01-9.jpg、【重做】命令978-7-111-42982-1-Chapter01-10.jpg、【重新生成】命令978-7-111-42982-1-Chapter01-11.jpg、【窗口】命令978-7-111-42982-1-Chapter01-12.jpg以及【关闭】命令978-7-111-42982-1-Chapter01-13.jpg等组成,点击【关闭】命令后的【自定义快速访问工具栏】命令978-7-111-42982-1-Chapter01-14.jpg,弹出图1-2所示的下拉列表,通过勾选或不选列表中的复选项可以自定义添加或删除快速访问工具栏的一些命令符号的显示状态,勾选时该命令将在自定义快速访问工具栏中显示,不勾选时则隐藏。

3.选项卡

选项卡中包括【文件】、【模型】、【分析】、【注释】、【渲染】、【人体模型】、【工具】、【视图】以及【应用程序】等选项。在选项卡中的任一项右击鼠标,弹出快捷菜单,点击快捷菜单中的【选项卡】,弹出【选项卡】下拉列表,如图1-3所示,通过勾选或不选列表中的复选项可以自定义添加或删除选项卡的一些选项的显示状态。

4.工具栏

Creo parametric 2.0提供了各种实用而直观的工具栏,在工具栏中集中了常用的工具命令按钮,系统允许用户根据自己的需要或者操作习惯,对工具栏进行相应的设置。下面介绍工具栏设置的一般办法。

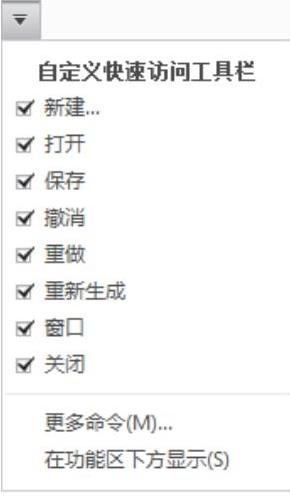

图1-2 快速访问工具栏下拉列表

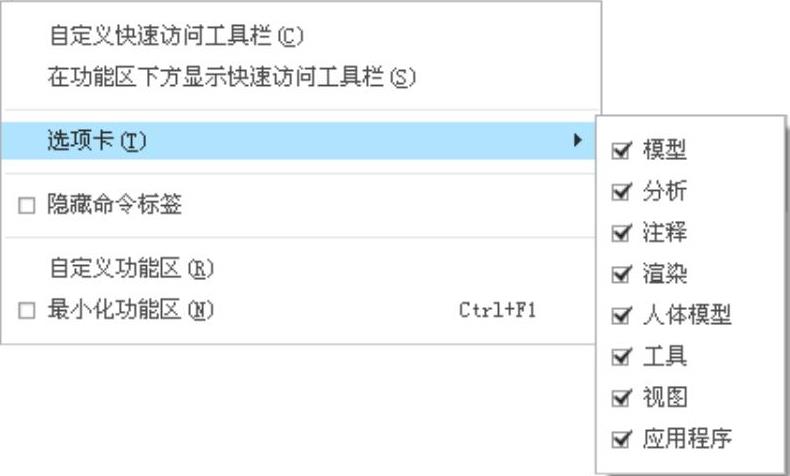

图1-3 选项卡下拉列表

(1)点击选项卡中的【文件】按钮,弹出如图1-4所示的下拉列表。

(2)点击列表中的【选项】按钮,弹出如图1-5所示的【978-7-111-42982-1-Chapter01-17.jpg】对话框。

(3)点击对话框左侧的【自定义功能区】按钮,系统切换至如图1-6所示的【自定义功能区】选项卡页面,在此选项卡中通过编辑【主选项卡】中【重命名】命令按钮,可以修改工具栏中各个命令按钮。

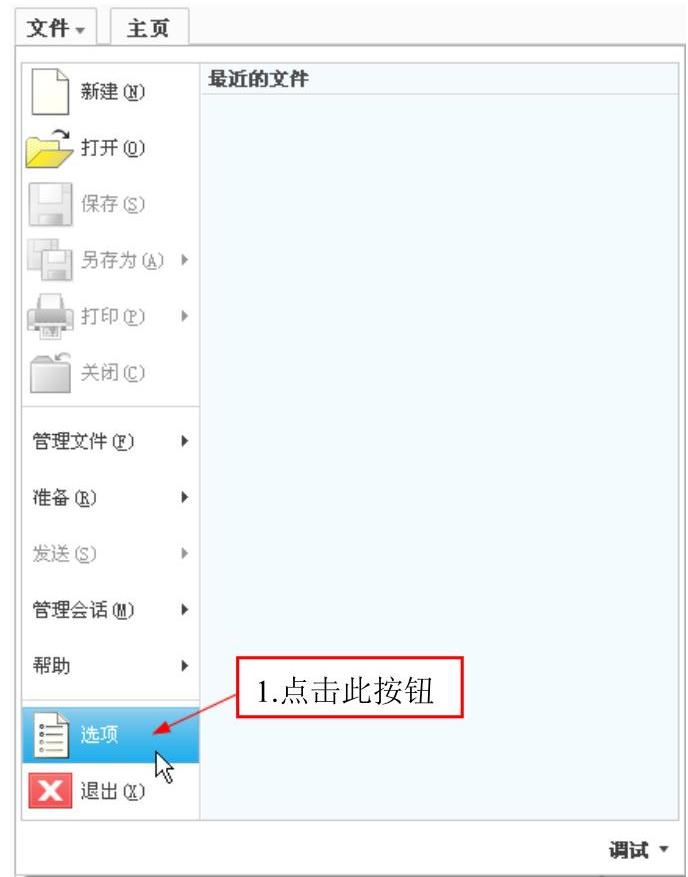

图1-4 文件下拉列表

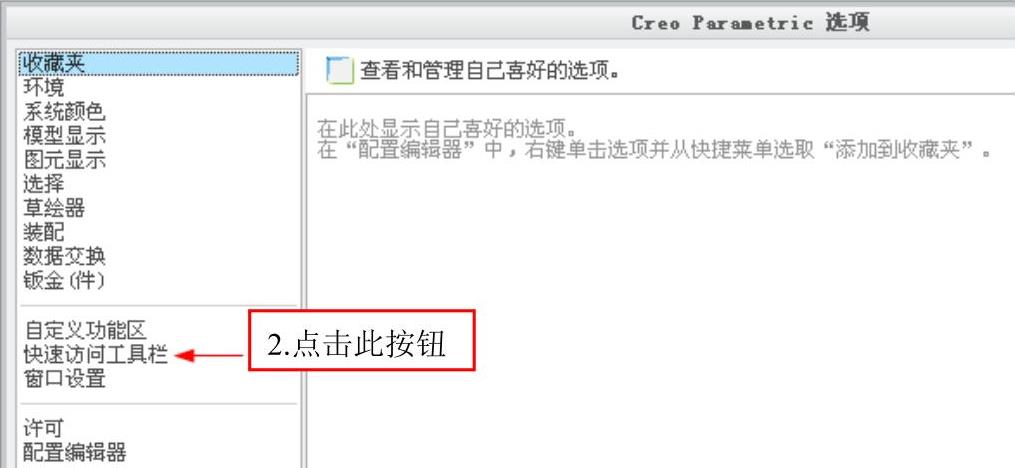

图1-5 Creo Parametric选项”对话框

5.组(www.daowen.com)

组可以控制工具栏中各按钮的显示状态,在如图1-6所示的【自定义功能区】选项卡页面中通过单击【新建组】可以控制【组】的显示状态,在工具栏中任一命令按钮上右击鼠标,弹出如图1-7所示的快捷菜单,点击【移至溢出】按钮,便可把这一个命令按钮放置到组中;反之,在组中某一命令按钮上右击鼠标,弹出如图1-8所示的快捷菜单,点击【组】按钮便可以把组中的命令按钮显示在工具栏中。

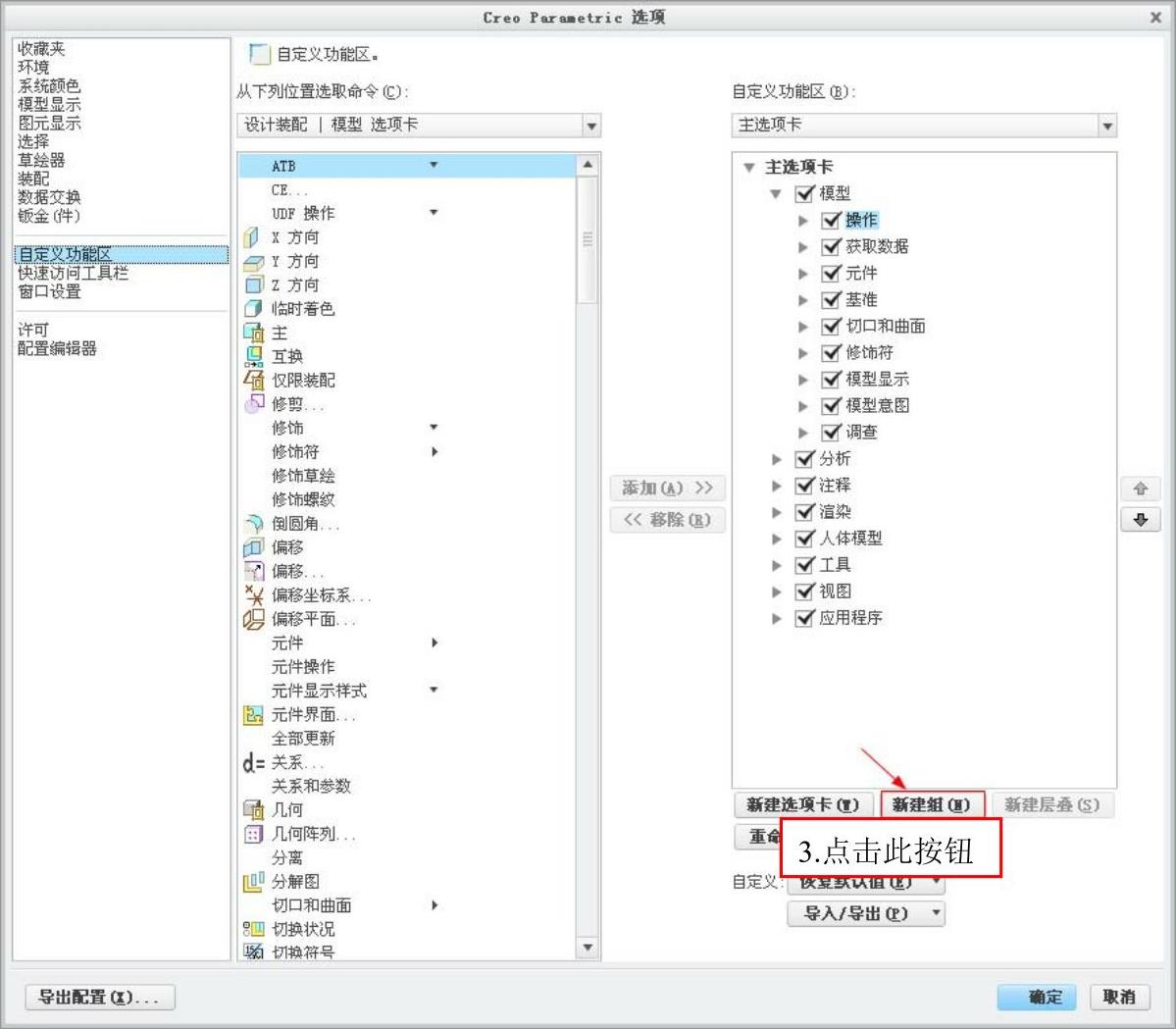

图1-6 自定义功能区选项卡

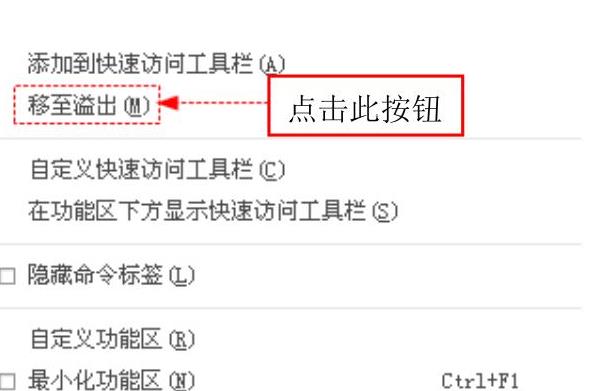

图1-7 快捷菜单

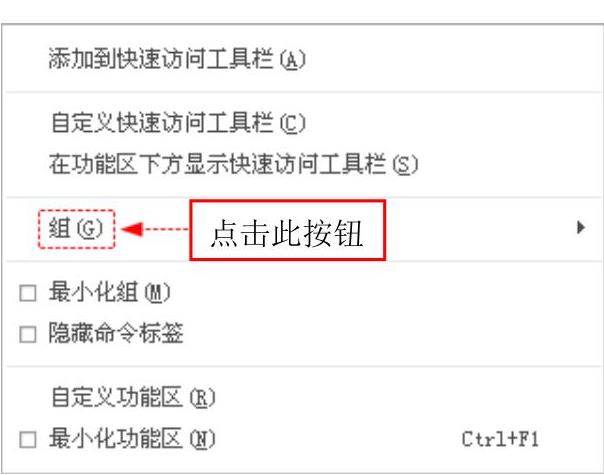

图1-8 快捷菜单

6.快捷工具栏

快捷工具栏位于绘图窗口的顶部,包括【重新调整】978-7-111-42982-1-Chapter01-23.jpg、【放大】978-7-111-42982-1-Chapter01-24.jpg以及【缩小】978-7-111-42982-1-Chapter01-25.jpg等命令,在这里可以快速调用某些常用命令,在快捷工具栏上任一命令按钮上右击鼠标,弹出如图1-9所示的下拉列表,在列表中可以通过勾选来显示某些命令按钮。

7.导航区

【模型树】978-7-111-42982-1-Chapter01-26.jpg按顺序显示创建的特征,如图1-10所示。

【文件浏览器】978-7-111-42982-1-Chapter01-27.jpg可以浏览计算机上的文件并打开,如图1-11所示。

【收藏夹】978-7-111-42982-1-Chapter01-28.jpg可以打开收藏的网页等,如图1-12所示。

8.绘图窗口

绘图窗口是指模型显示的窗口,它可以显示模型的各个状态。在绘图窗口中选中某一特征零件后右击鼠标弹出快捷菜单,可以对模型进行编辑。

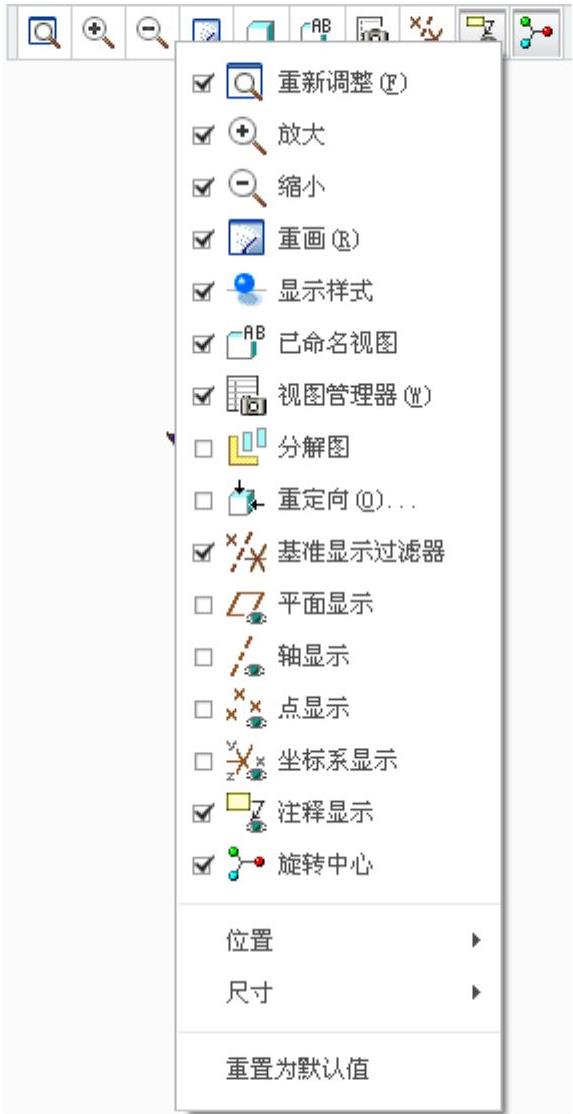

图1-9 下拉列表


图1-10 模型树

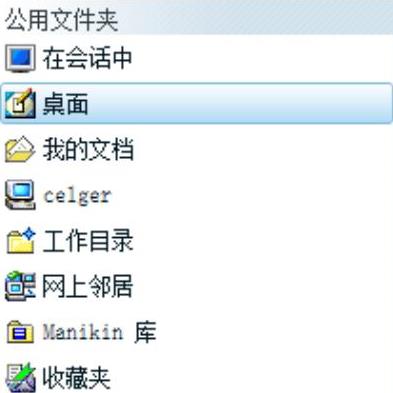

图1-11 浏览器

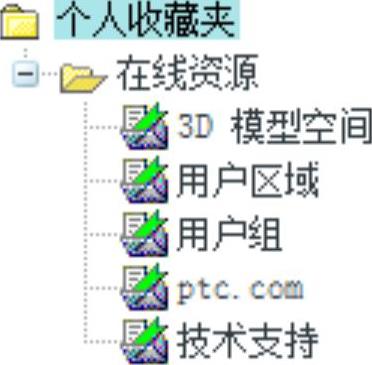

图1-12 收藏夹
