数字音频制作系统最引人注意的往往是硬件设备设施，硬件组成是音频制作系统中的有形部分，数字化技术的发展也都是依赖于硬件技术的发展而来的。音频制作系统的硬件组成大体可以分为3个部分：拾音输入部分，转换处理部分，输出监听部分。

1.拾音输入部分

拾音输入部分的学名是传声器，也就是人们通常所说的麦克风（Microphone）、话筒、拾音器，它是一种电声器材，是将声音信号转换为电信号的能量转换器件。拾音器的历史最早可以追溯到19世纪末，贝尔（Alexander Graham Bell）等科学家致力于寻找更好的拾取声音的办法，以用于改进当时的最新发明——电话。期间他们发明了液体麦克风和碳粒麦克风，但是这些麦克风效果并不理想，通过几十年的不懈努力，拾音器由最初通过电阻转换声电发展为电感、电容式转换，大量的新技术逐渐发展起来，这其中包括铝带、动圈等麦克风，以及目前广泛使用的电容麦克风和驻极体麦克风。

●按照换能原理可分为：电动式（动圈式、铝带式）、电容式（直流极化式）、压电式（晶体式、陶瓷式）、电磁式、碳粒式、半导体式等。

●按声场作用力分为：压强式、压差式、组合式、线列式等。

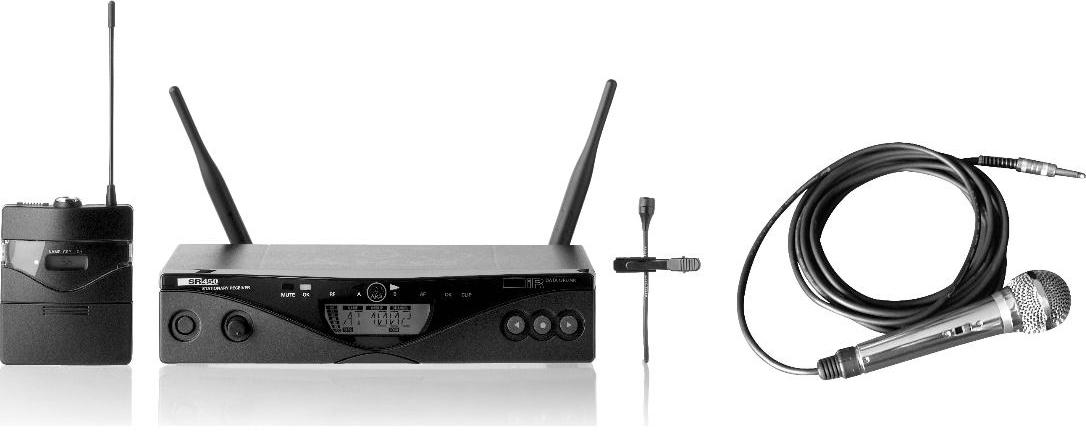

●按电信号的传输方式分为：有线与无线两种（如图5-3所示）。

●按用途分为：测量话筒、人声话筒、乐器话筒、录音话筒等。

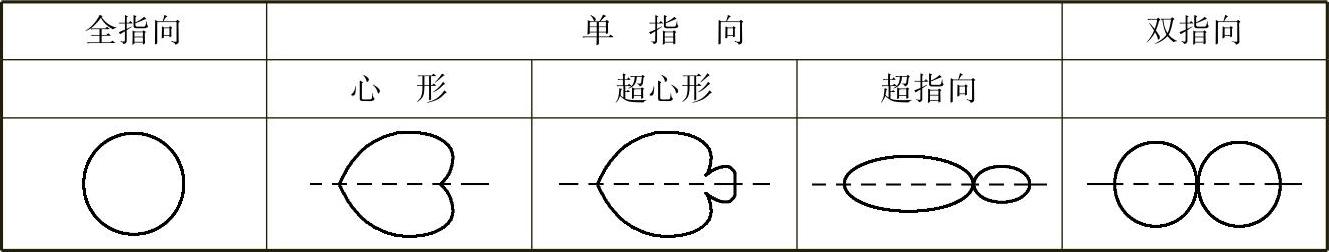

●按指向性分为：心型、锐心型、超心型、双向（8字型）、无指向（全向型）等，如图5-4所示。

图5-3 无线话筒与有线话筒

图5-4 话筒指向性极坐标说明

2.转换处理部分

（1）声卡

转换处理设备的核心组成部分是计算机系统，计算机的性能决定了音频处理的速度。其中，声卡、内存、CPU、硬盘等硬件与音频处理性能都有或多或少的关系。比如声卡品质的高低会直接决定声音处理结果的好坏，专业声卡的音质要远优于普通声卡，但是价格较高，普通用户使用一般声卡也能做出较理想的音乐。

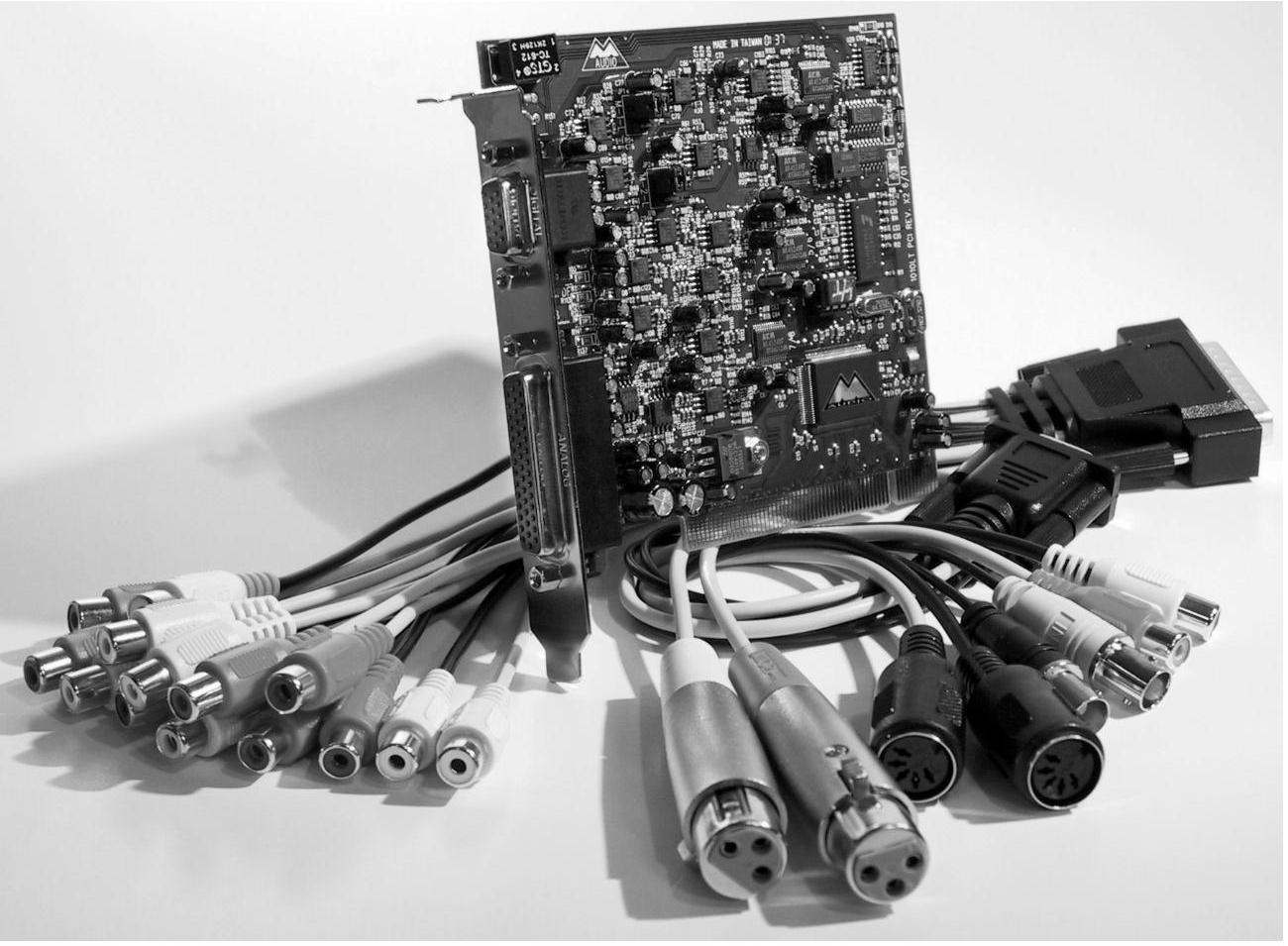

如图5-5所示为M-audio Delta 1010LT声卡，该卡是一款性能卓越、实用经济的专业声卡，它提供了24-bit/96000 Hz录音、零延迟监听和数字跳线盘等功能，还提供了在计算机上进行音频录音所需的全部接口功能，包括8对模拟输入/输出接口。其中，两个输入提供了带放大器的平衡插头型专业接口，无须放大器可以直接录制话筒音频，一组S/P DIF数字输入/输出接口和MIDI输入/输出以及数字时钟输入/输出。

(www.daowen.com)

图5-5 M-audio Delta 1010LT声卡

（2）调音台

调音台又称为调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代音频制作中的重要组成设备。调音台按信号方式可分为模拟式调音台和数字式调音台。

调音台的主要功能是处理音频信号，模拟调音台是对连续的模拟音频信号进行放大、分配、效果、均衡、混合等处理；数字调音台的主要功能也是对音频信号的处理，但具体处理对象是已经采样、量化、编码后的数字信号。

模拟调音台长期以来被大家所使用，随着数字音频技术的快速发展，数字调音台越来越体现其功能的便捷性和优越性，模拟调音台已经逐步被各种数字调音台所取代。但是目前很多机构还在使用模拟调音台，因此当前处于模拟、数字混合时期，许多数字调音台都保留有模拟音频的输入/输出接口，通过内部的数模/模数转换功能，实现对模拟信号的数字化处理。

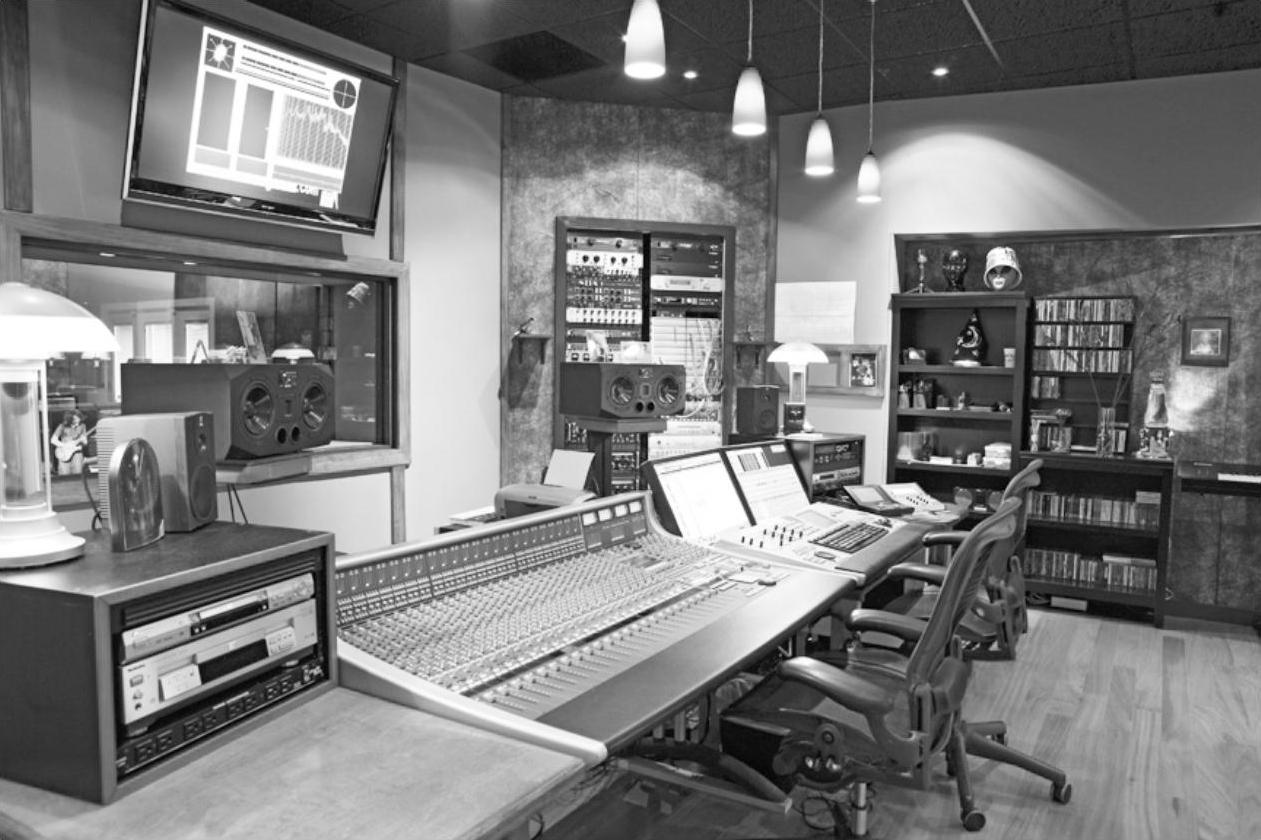

如图5-6所示为美国流行音乐录音大师Michael Wagener的录音棚，可以看出调音台在硬件设备中的作用。

图5-6 录音棚

3.输出监听部分

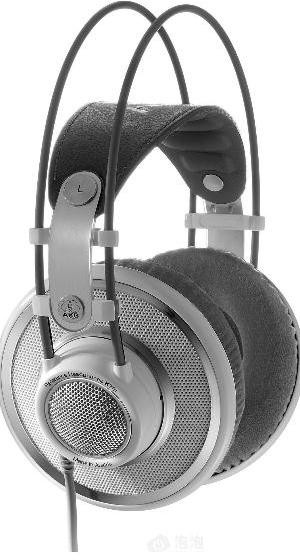

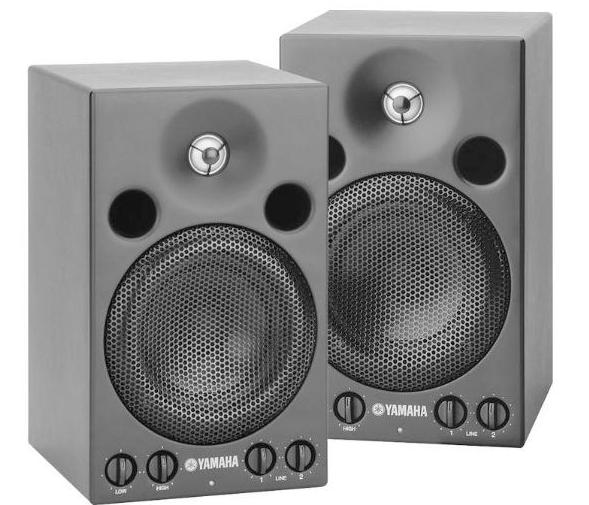

耳机与监听音箱是系统的输出部分，它们接受来自于计算机处理的声音信号，由电能转换为声能后传送到人们的耳朵。根据所听到的声音效果对音频进行修改、处理，当然如果输出监听设备的还原性、质量不够精准，会直接影响人们监听的效果，从而导致音频最终效果不理想。质量较好的监听音箱价格较高，并且对空间摆放有一定的要求，如果条件有限，可以选择适合自己的监听耳机，不过质量较好的监听耳机也需要几千元的人民币，所以要根据自身情况选择硬件设备。如图5-7所示为雅马哈监听音箱，图5-8所示为AKG监听耳机。

图5-7 雅马哈监听音箱

图5-8 AKG监听耳机

一套音频制作系统是由多个硬件设备设施环节所组成的，每一个硬件设备的品质都将直接影响最终的录制效果，因此如何根据自身情况正确选择适合自己的硬件设备是一个十分有趣的话题，有兴趣的读者可以随着音频制作工作的展开逐步地走进硬件设备的天地。
