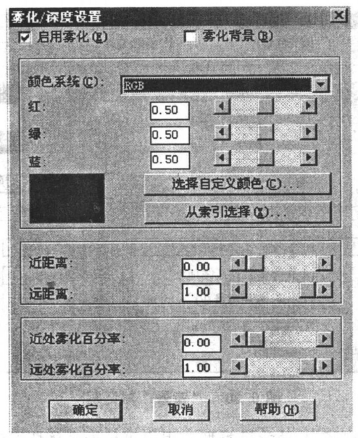

单击对话框中的按钮后，将显示出如图6.31所示的“雾化/深度设置（Fog/Depth Cue）”对话框。该对话框中的作用如下：

图6.31　“雾化/深度设置”对话框

（1）“启用雾化（Enable Fog）”：指定雾化的启用或关闭。

（2）“雾化背景（Fog Background）”：指定是否对背景也进行雾化。

（3）“颜色系统（Color System）”：指定使用红、绿、蓝（RGB）颜色系统还是色调、亮度、饱和度（HLS）颜色系统，并对指定的颜色系统进行设置。

（4）“近距离（Near Distance）”：指定雾化起始的位置，取值为相机到后剪裁平面之间距离的百分比。

（5）“远距离（Far Distance）”：指定雾化终止的位置，取值为相机到后剪裁平面之间距离的百分比。(www.daowen.com)

（6）“近处雾化百分率（Near Fog Percentage）”：指定近处的雾化百分率。

（7）“远处雾化百分率（Far Fog Percentage）”：指定义远处的雾化百分率。

说明：用户也可以在AutoCAD系统中直接进行雾化/深度设置，该命令的调用方式为：

（1）工具栏：“渲染（Render）”→

（2）菜单：“视图（View）”→“渲染（Render）”→“雾化（B）...（Fog）”

（3）命令行：fog

本例中不指定雾化。
