单击对话框中的按钮后,将显示出如图6.30所示的“背景(Background)”对话框。

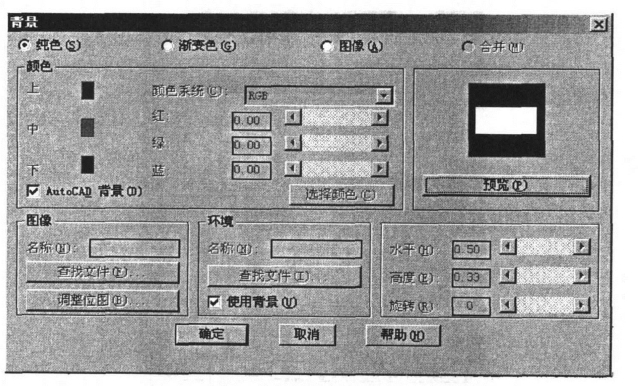

图6.30 “背景”对话框
在该对话框的上部给出了4种背景类型,用户可根据具体情况进行选择和设置。下面来分别介绍这四种背景:
(1)“纯色(Solid)”:选择该类型后,可以在“颜色(Colors)”栏中指定一种背景颜色,渲染时将依据这一颜色生成一个单色的背景。缺省情况下将使用AutoCAD的背景颜色。
(2)“渐变色(Grandient)”:选择该类型后,可以在“Colors(颜色)”栏中分别指定上部(Top)、中部(Middle)和下部(Bottom)三种背景颜色,渲染时将产生一个由这三种颜色组成的梯度背景。选择该类型后,对话框中右下角的“水平(Horizon)”、“高度(Height)”和“旋转(Rotation)”三个滑动条将被激活。可以使用这三个滑动条来设置渐变背景的显示样式。
(3)“图像(Image)”:选择该类型后,可以选择某个位图文件作为背景。此时,对话框中左下角的“图像(Image)”栏被激活。可以选择按钮来指定一个位图文件作为背景,然后可以选择按钮来调整所选择位图的大小和位置。在本例中,选择AutoCAD中“TEXTURES”目录下的“sky.tga”文件作为背景文件。(www.daowen.com)
(4)合并(Merge)”:选择该类型后,可以使用当前的AutoCAD图像作为背景。注意:该选项只有在“目标(Destination)”中选择“视口(Viewport)”选项后才会生效。
说明:用户也可以在AutoCAD系统中直接进行背景设置,该命令的调用方式为:
●工具栏:“渲染(Render)”→
●菜单:“视图(View)”→“渲染(Render)”→“背景..(Background)”
●命令行:background
