将平面位图投影到三维模型表面上时，使用不同的形式将会得到不同的效果。在AutoCAD中提供了如下几种投影类型：

（1）平面投影：平面投影以一一对应的关系将图像贴到模型对象上，它并不扭曲纹理，而只是调整图像的尺寸以适应对象的大小。

（2）圆柱投影：圆柱投影是将图像投影到圆柱形对象的侧面上，图像的高度将沿圆柱体的轴做缩放。

（3）球形投影：球形投影将图像在水平和垂直两个方向上向模型对象表面进行投影，贴图的顶边和底边均被压缩为一个点。

（4）实体投影：实体投影用于转换三维材质。因为实体的材质是三维的，所以它们有三个贴图坐标，实体投影可以用来调整三个坐标，以转换实体的三维材质（大理石、花岗石或木材）。

●工具栏：“渲染（Render）”→

●菜单：“视图（View）”→“渲染（Render）”→“贴图（A）...（Mapping）”

●命令行：setuv

调用该命令后，系统将提示用户选择对象。首先选择千禧堂的顶部穹隆，并按回车确认，此时将弹出“贴图”对话框，如图6.13所示。

该对话框左上部的“投影（Projection）”栏中给出了“平面（Planar）”、“球形（Cylindrical）”、“圆柱形（Spherical）”和“实体（Solid）”四种贴图投影类型，选择“Cylindrical（球形）”选项并按确认键确认，这样就为穹隆模型指定了球面贴图坐标（即使用球形投影类型）。(www.daowen.com)

重复上述过程，将千禧堂模型中所有的圆柱表面模型的贴图坐标都设置为圆柱贴图坐标。

由于在AutoCAD中创建一个模型对象后，其缺省的贴图投影类型为平面投影，且该投影平面与WCS的XY平面平行。因此，如果要将贴图投影到模型的其他平面上去，就需要调整模型的平面贴图坐标。

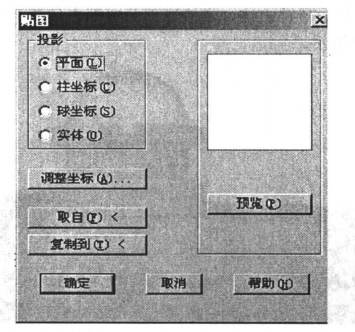

图6.13　“贴图”对话框

现在选择其他没有指定贴图坐标的模型对象，并在“贴图（Mapping）”对话框中单击按钮，弹出“Adjust Planar Coordinates（调整平面坐标）”对话框，如图6.14所示。

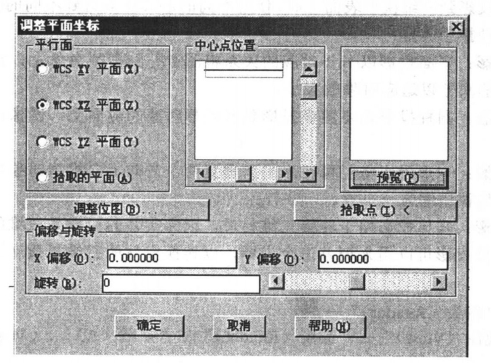

图6.14　“调整坐标（A）”对话框

在该对话框左部的“平行面（Parallel Plane）”栏中缺省设置为“WCS XY平面”，将其改为“WCS XZ平面”，这样贴图纹理将投影到与WCS XZ面平行的模型对象的表面上。单击按钮结束命令，至此就完成了对象材质的定义和设置工作。
