虽然创建消隐视图可以增强图形并使得模型更加清晰,但是着色可以产生出更真实的图像。着色视图的创建是在消隐视图的基础上,使用图形对象自身的颜色填充其表面以形成该图形对象的着色图形。

着色命令的三种调用方式为:

(1)工具栏:“着色(Shade)”,具体如图6.2所示。

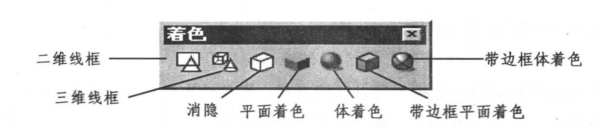

图6.2 着色工具栏

(2)菜单:“视图(View)”→“着色(Shade)”→子菜单。

(3)命令行:shademode

在命令行调用“shademode”命令后,系统将显示如下选项:

输入选项

二维线框(2D)/三维线框(3D)/消隐(H)/平面着色(F)/体着色(G)/带边框平面着色(L)/带边框体着色(O)]<消隐>:

其中各选项含义如下:

(1)二维线框(2D):显示对象时,使用直线和曲线来表示边界。光栅和OLE对象、线型及线宽可见。(www.daowen.com)

(2)三维线框(3D):显示对象时,使用直线和曲线表示边界。显示一个已着色的三维UCS图标。光栅和OLE对象、线型及线宽不可见。

(3)消隐(H):显示使用三维线框表示的对象并隐藏表示在后面的直线。

(4)平面着色(F):着色多边形平面间的对象,此对象比体着色的对象平淡和粗糙。当对象进行平面着色时,将显示应用到对象的材质。

(5)体着色(G):着色多边形平面间的对象,并平滑对象的边。着色的对象外观较平滑和真实。当对象进行体着色时,将显示应用到对象的材质。

(6)带边框平面着色(L):将“平面着色(Flat)”和“线框(Wireframe)”结合使用。被平面着色的对象将始终带边框显示。

(7)带边框体着色(O):将“体着色(Gouraud)”和“线框(Wireframe)”结合使用。体着色的对象将始终带边框显示。

说明:AutoCAD中还提供了“shade(或别名sha)”命令,用于快速着色,其作用相当于“shademode”命令的“带边框平面着色(flat+edges)”选项。

实例:现在打开在3D\千禧堂.dwg,然后调用“着色(shade)”命令创建带边框体着色视图,结果如图6.3所示。

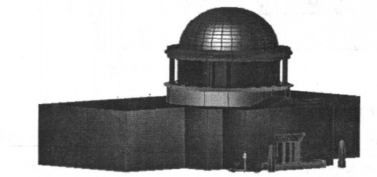

图6.3 千禧堂模型带边框体着色显示
