沉孔的绘制用图5.68的实体做差集即可完成。

绘制步骤：

（1）建立新的UCS如图5.69所示。

命令：_UCS

当前UCS名称：*没有名称*

输入选项

［新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（S）/删除（D）/应用（A）/？/世界（W）］＜世界＞：_3

指定新原点＜0，0，0＞：_endp于　//捕捉图5.69的A点

在正X轴范围上指定点＜1.0000，0.0000，0.0000＞：_endp于　//捕捉图5.69的B点

在UCS XY平面的正Y轴范围上指定点＜0.9511，0.3090，0.0000＞：　//Y方向任意指定一点

图5.68　做沉孔差集用的实体

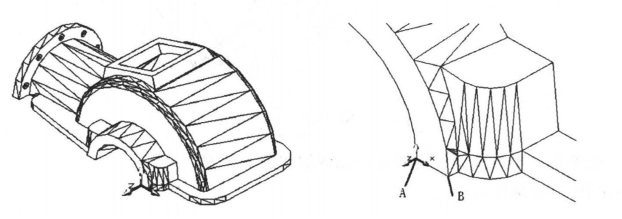

图5.69　新建UCS

（2）绘制平面图形生成面域，如图5.70所示。

图5.70　绘制旋转实体的平面图形

命令：_line指定第一点：　//在屏幕上任意指一点

指定下一点或［放弃（U）］：　＜正交开＞@60＜90

指定下一点或［放弃（U）］：@16＜0

指定下一点或［闭合（C）/放弃（U）］：@10＜-90

指定下一点或［闭合（C）/放弃（U）］：@8＜180

指定下一点或［闭合（C）/放弃（U）］：@50＜-90

指定下一点或［闭合（C）/放弃（U）］：c

命令：_region

选择对象：指定对角点：找到6个

选择对象：

已提取1个环。

已创建1个面域。(www.daowen.com)

（3）绘制图5.71所示的实体。

点击，屏幕提示：

命令：_revolve

当前线框密度：ISOLINES=10

选择对象：找到1个

选择对象：　//选择图5.70的面域

指定旋转轴的起点或

定义轴依照［对象（O）/X轴（X）/Y轴（Y）］：_endp于　//捕捉图5.70的A点

指定轴端点：_endp于　//捕捉图5.70的B点

指定旋转角度＜360＞：

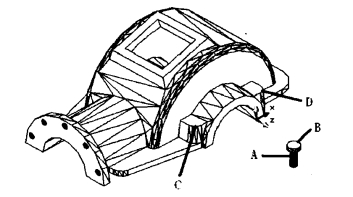

图5.71　绘制做沉孔差集实体的实体

（4）复制图5.71实体A，并用布尔运算形成孔，完成后如图5.72所示。

命令：_copy

选择对象：找到1个　//选择实体A

指定基点或位移，或者［重复（M）］：_cen于指定位移的第二点或　//捕捉圆B的圆心

＜用第一点作位移＞：_cen于　//捕捉圆弧D的圆心

其余三个按同样的方法复制。

命令：_subtract选择要从中减去的实体或面域..

选择对象：找到1个

选择对象：选择要减去的实体或面域..

选择对象：找到1个

选择对象：找到1个，总计2个

选择对象：找到1个，总计3个

选择对象：找到1个，总计4个

选择对象：

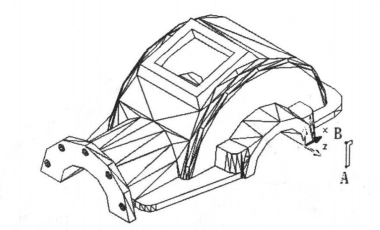

图5.72　绘制完成的沉孔
