空腔的形成主要利用布尔运算来完成,有时也可通过拉伸实体表面的方法来完成。

绘制步骤:

(1)将UCS绕Y轴90°,然后绘制圆柱体两个圆柱体。

命令:_ucs

当前UCS名称:*没有名称*

输入选项

[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)]

<世界>:_y

指定绕Y轴的旋转角度<90>:

命令:_cylinder

当前线框密度:ISOLINES=10

指定圆柱体底面的中心点或[椭圆(E)]<0,0,0>:

指定圆柱体底面的半径或[直径(D)]:70

指定圆柱体高度或[另一个圆心(C)]:350

命令:CYLINDER

当前线框密度:ISOLINES=10

指定圆柱体底面的中心点或[椭圆(E)]<0,0,0>:0,0,70

指定圆柱体底面的半径或[直径(D)]:190

指定圆柱体高度或[另一个圆心(C)]:210

完成后如图5.62所示。不便观测时,点击观测。

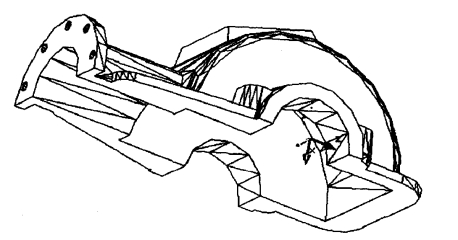

图5.62 绘制的两个圆柱体

(2)将UCS绕X轴90°,然后绘制图5.63圆柱体C。

命令:_ucs

当前UCS名称:*没有名称*

输入选项

[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)]

<世界>:_x

指定绕X轴的旋转角度<90>:

命令:_cylinder

当前线框密度:ISOLINES=10

指定圆柱体底面的中心点或[椭圆(E)]<0,0,0>:0,175,0

指定圆柱体底面的半径或[直径(D)]:70

指定圆柱体高度或[另一个圆心(C)]:-400 //指定高度必须大于350

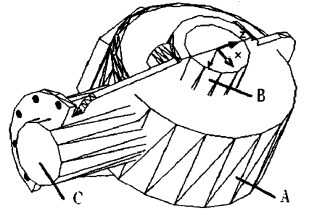

图5.63 绘制圆柱体C

(3)做差集形成大空腔,完成后如图5.64所示。

点击,屏幕提示:

命令:_subtract选择要从中减去的实体或面域..(www.daowen.com)

选择对象:找到1个

选择对象:选择要减去的实体或面域..

选择对象:找到1个 //选择图5.63中的圆柱体A

选择对象:找到1个,总计2个 //选择图5.63中的圆柱体B

选择对象:找到1个,总计3个 //选择图5.63中的圆柱体C

选择对象:

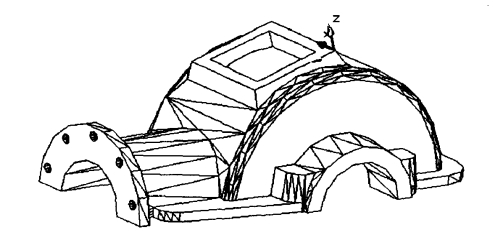

图5.64 绘制大空腔

(4)绘制倾斜结构的孔。将UCS移到倾斜结构上,绘制一个矩形,可通过压印或形成柱体后利用差集来绘制倾斜结构的孔。

绘制步骤:

①新建UCS。

②绘制矩形,完成后如图5.65所示。

点击,屏幕提示:

命令:_rectang

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:20,20

指定另一个角点或[尺寸(D)]:@120,110

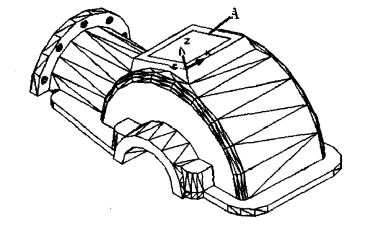

图5.65 绘制矩形

③拉伸矩形。完成后如图5.66所示。

点击,屏幕提示:

命令:_extrude

当前线框密度:ISOLINES=10

选择对象:找到1个 //选择图5.56的矩形A

选择对象:

指定拉伸高度或[路径(P)]:-50 //高度不能输得太大

指定拉伸的倾斜角度<0>:

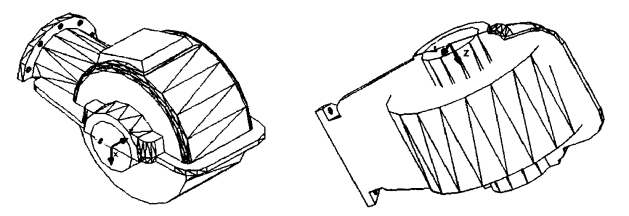

图5.66 拉伸矩形

④做差集,形成倾斜结构的孔,完成后如图5.67所示。

点击,屏幕提示:

命令:_subtract选择要从中减去的实体或面域..

选择对象:找到1个

选择对象:选择要减去的实体或面域..

选择对象:找到1个

选择对象:

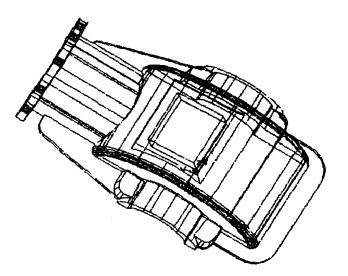

图5.67 绘制倾斜结构的孔
