凸台尺寸如图5.55所示。先利用实体棱边辅助建立平面图形，然后拉伸及倾斜面即可完成凸台的建模。

绘制步骤：

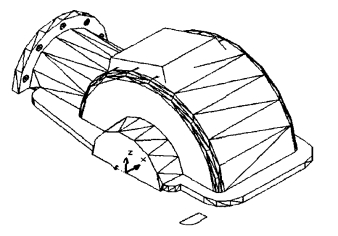

（1）复制棱边，完成后如图5.56所示。

图5.55　凸台尺寸

图5.56　复制棱边

点击，屏幕提示：

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项［面（F）/边（E）/体（B）/放弃（U）/退出（X）］＜退出＞：_edge

输入边编辑选项［复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：_copy

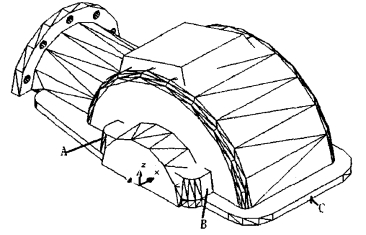

选择边或［放弃（U）/删除（R）］：　//选择图5.54的棱边A

选择边或［放弃（U）/删除（R）］：　//选择图5.54的棱边B

选择边或［放弃（U）/删除（R）］：　//按回车键结束选择

指定基点或位移：　//在屏幕上任意指定一点

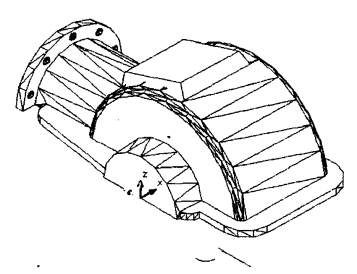

（2）打开正交，绘制封闭图形，并修剪多余线段，完成后如图5.57所示。

图5.57　利用棱边建立平面图形

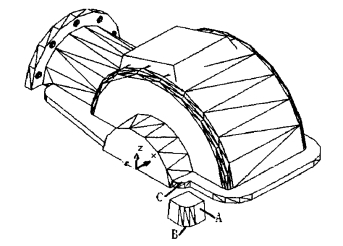

（3）形成面域，并拉伸，完成后如图5.58所示。

图5.58　利用棱边建立平面图形

（4）锥化图5.58的表面B、C，拉伸实体表面A。完成后如图5.59所示。

点击，屏幕提示：

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项［面（F）/边（E）/体（B）/放弃（U）/退出（X）］＜退出＞：_face

输入面编辑选项

［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：_taper

选择面或［放弃（U）/删除（R）/全部（ALL）］：找到个面。　//选择图5.58的表面B、C

选择面或［放弃（U）/删除（R）/全部（ALL）］：

指定基点：_endp于　//捕捉图5.58的端点1

指定沿倾斜轴的另一个点：_endp于　//捕捉图5.58的端点2(www.daowen.com)

指定倾斜角度：6

已开始实体校验。

已完成实体校验。

点击，屏幕提示：

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项［面（F）/边（E）/体（B）/放弃（U）/退出（X）］＜退出＞._face

输入面编辑选项

［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：_extrude

选择面或［放弃（U）/删除（R）］：找到1个面。　//选择图5.58的表面A

选择面或［放弃（U）/删除（R）］：

指定拉伸高度或［路径（P）］：30

指定拉伸的倾斜角度＜0＞：

图5.59　完成后的单个凸台

（5）移动并镜像实体，完成后如图5.61所示。

移动图5.59的凸台A时以圆弧B的圆心为基点，圆弧C的圆心为目标点。并通过两次镜像完成四个凸台的绘制。第一次镜像形成图5.60的凸台A、B。

第二次镜像的提示；

命令：_mirror3d

选择对象：找到1个

选择对象：找到1个，总计2个

选择对象：

指定镜像平面（三点）的第一个点或

［对象（O）/最近的（L）/Z轴（Z）/视图（V）/XY平面（XY）/YZ平面（YZ）/ZX平面（ZX）/三点（3）］＜三点＞：YZ

指定YZ平面上的点＜0，0，0＞：_mid于　//捕捉图5.60的线段C的中点

是否删除源对象？［是（Y）/否（N）］＜否＞：

不便观测时，点击观测。

图5.60　第一次镜像形凸台A、B

图5.61　绘制凸台
