图5.49　倾斜结构的尺寸

方法一，建立新的UCS直接绘制倾斜结构，但UCS定位较困难。方法二，UCS建立在底板上，绘制倾斜结构通过移动、旋转实体到指定位置。

绘制步骤：

（1）建立新的UCS如图5.50所示。

图5.50　建立新的UCS

（2）绘制四棱台。

①点击，屏幕提示：

命令：_box

指定长方体的角点或［中心点（CE）］＜0，0，0＞：0，-75，0

指定角点或［立方体（C）/长度（L）］：150，75，60

完成后如图5.51所示。

图5.51　绘制长方体

②倾斜长方体成四棱台。

点击，屏幕提示：

命令：_solidedit

实体编辑自动检查：SOLIDCHECK=1

输入实体编辑选项［面（F）/边（E）/体（B）/放弃（U）/退出（X）］＜退出＞：_face

输入面编辑选项

［拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/复制（C）/着色（L）/放弃（U）/退出（X）］＜退出＞：_taper

选择面或［放弃（U）/删除（R）/全部（ALL）］：找到4个面。　//选择长方体的四个侧面

选择面或［放弃（U）/删除（R）/全部（ALL）］：

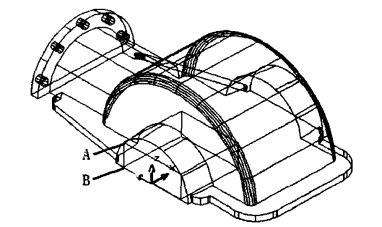

指定基点：_endp于　//捕捉图5.51的端点A

指定沿倾斜轴的另一个点：_endp于　//捕捉图5.51的端点B

指定倾斜角度：-18(www.daowen.com)

已开始实体校验。

已完成实体校验。

完成后如图5.52所示。

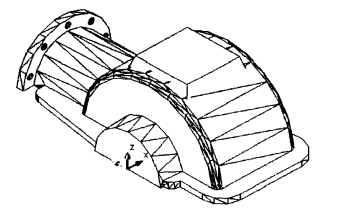

图5.52　绘制四棱台

（3）移动四棱台到指定位置。

①先移动到正上方，完成后如图5.53所示。

命令：_move

选择对象：找到1个

选择对象：

指定基点或位移：95，0，150

指定位移的第二点或＜用第一点作位移＞：　//回车，用基点坐标值作为位移

图5.53　移动四棱台

②绕X轴旋转到指定位置，完成后如图5.54所示。

命令：_rotate3d

当前正向角度：ANGDIR=逆时针ANGBASE=0

选择对象：找到1个

选择对象：

指定轴上的第一个点或定义轴依据

［对象（O）/最近的（L）/视图（V）/X轴（X）/Y轴（Y）/Z轴（Z）/两点（2）］：x

指定X轴上的点＜0，0，0＞：

指定旋转角度或［参照（R）］：-18

图5.54　旋转四棱台
