绘制方法有两种，一是在形成面域时可用布尔运算形成带孔的面域后通过面域拉伸形成法兰盘。二是绘制半圆后形成面域后拉伸，再用布尔运算减去5个圆柱形成法兰盘。本例选择方法一。

（1）建立新的UCS，如图5.45所示。

点击，屏幕提示：

命令：_ucs

当前UCS名称：*没有名称*

输入选项

［新建（N）/移动（M）/正交（G）/上一个（P）/恢复（R）/保存（S）/删除（D）/应用（A）/？/世界（W）］

＜世界＞：_o

指定新原点＜0，0，0＞：_cen于　//捕捉圆心

（2）绘制图5.46所示的平面图形，结果如图5.47所示。

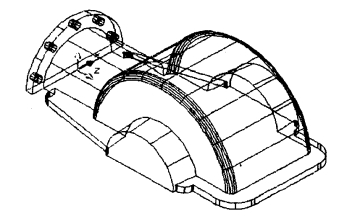

图5.45　建立新的UCS

图5.46　法兰盘尺寸

图5.47　法兰盘平面图形

（3）创建面域。注意，在形成面域时用矩形窗口选择，否则在带孔的面域时操作不成功。

点击，屏幕提示：

命令：_region(www.daowen.com)

选择对象：指定对角点：找到7个　//用矩形窗口选择

选择对象：

已提取5个环。

已创建5个面域。

点击，屏幕提示：

命令：_subtract选择要从中减去的实体或面域..

选择对象：找到1个

选择对象：选择要减去的实体或面域..

选择对象：找到1个

选择对象：找到1个，总计2个

选择对象：找到1个，总计3个

选择对象：找到1个，总计4个

选择对象：找到1个，总计5个　//选择5个小圆

选择对象：　//按回车键结束

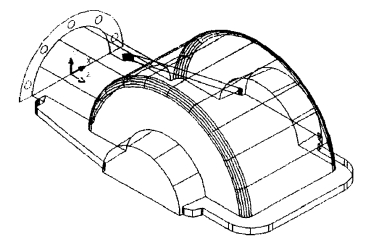

完成后如图5.48所示。

图5.48　绘制法兰盘
